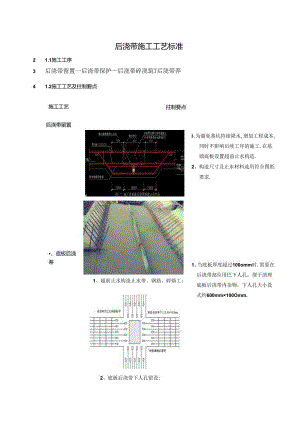

后浇带施工工艺标准2 1.1施工工序3 后浇带留置一后浇带保护后浇带碎浇筑T后浇带养4 1.2施工工艺及拄制要点拄制要点施工工艺后浇带留置1、超前止水构造止水带、钢筋、碎脩工：、底板后浇蒂留置2、底板后浇带下人孔留设:I、为避免基坑持续降水,增加工程成本,同时不影响后续工序的施工.在基础底板设置超前止水构造.2、构造尺寸及止水材料选用符合图纸要求.1、当底板厚度超过100omm时.需要在后浇带部位用巴下人孔，便于清理底板后浇带内杂物，下人孔大小设式约600mm×100Omm.3、场础峡板后浇带集水玩谕设5、底层钢筋卜挡浆条铺设:1、基础底板施工过程,由于后浇带比较低，难免会出现积水，为便于后浇带内积的清理，在后浇带内设盥集水坑，基坑坑长、窕、深可设比为5(X)mm.一般留置在纵横后浇带交汇的部位.I、沉降后浇带、温度后浇带、伸缩后浇带的位置设设必须满足设计及现场施工需要.1、为避免混凝土浇筑时底板下皮第1排钢筋与底板垫层交接面混浆、泛浆，底板钢筋绑扎前，先在止水带上横向中部做一条1.(X)mm宽、钢筋保护层高的通长混凝上挡浆条。2、混凝土挡浆条上皮与垂直于橡股止水带的第1排钢筋下皮平齐，保证混凝土挡水条的设置，既能阻挡混激土浆液从钢筋保护层厚度范围内渗漏，乂兼做底板第1排钢筋保护层壑块.6、快易收ri网或保齿板的安装:I、锯齿板适用于厚度比较小的楼层板的后浇带收口,遇钢筋穿过位置制作成锯齿口，齿口的宽度为1.5倍的钢筋直径，后浇带两WJ线板之间采用50×IO()nn1<XX)mm木方进行支顶.2、收口的锯齿板在下层钢筋网片绑扎完成后进行安装,安装过程中对于诲口部位可采用钢丝网辅助进行收1.1.。3、采用快易收口网收口时，由于底板后浇带厚度比较厚，纵向比较长,因此在收口部位必须加设骨架，保证在混凝土浇筑过程中收口网不会在混凝土«(压力作用下被挤破。4、沿后浇带加设12(200mm你!筋骨架,厚度加设12JOOmm钢筋骨架。骨架纲筋与结构钢筋通过绑扎或焊接连接，其与止水钢板采取焊接.5、如基础底板上部、下部多层钢筋部位，钢筋网片密、且穿过后浇带的排数多，快易收口网安装必须与底板钢筋绑扎同步进行,即纲筋绑扎一层,快易收口网安装一层.6、为保证快易收口网的整体性及接缝不漏浆，快易收口网接缝处需搭接，为便于钢筋绅扎施工单片快易收口网安装高度为3倍底板钢筋直径,快易收口网相邻两片搭接长度上下均7、止水钢板焊接I、超前止水构造施工:为1倍底板钢筋直径,左右搭接长度均50mm卜片在内、上片在外,成品大片快易收口网带用铁皮剪剪成所需高度的小片使用.最底片用铁皮剪剪成部口，插入混凝土挡浆条内恻.1、建议选用止水钢板，而少用橡胶止水带，因为安装殖量不易保证.2、止水钢板一个最明显的缺点就是易生锈，因此在安装前必须采取防锈措施.3、安装方向，无论是水平止水钢板还是竖向止水钢板，一定要使两翘曲面安装方向朝迎水面；4、应尽量保证止水铜板在地板的中线上；5、两块钢板之间的宜采取搭接双面焊，搭接的宽度不小于50mm.二、剪力*后晓1、为不影响后续基却上方回埴工序的施工，可在剪力墙后浇带外侧设置伸缩浒垫层或衬墙，设计不要求时,可不增加.2、具体尺寸及详图依据设计图纸.2.竖向止水上板焊接1、焊接要求同底板后浇带.3、快易收11网安装1、沿后浇带加设12200mm钢筋骨架，厚度加设1230Omm纲筋骨架”件架纲筋与结构钢筋通过绑扎或焊接连接，其与止水钢板采取焊接.2、快易收口网固定于钢筋骨架上.楼板后浇带清理孔留设1、楼板后浇带部位的模板、支撑体系要独立设置,以便相邻区域模板、支架拆除时不影响后浇带部位的模板、支架.2、在模板支架实施前就需要进行考虑,实施过程中模板、支架宜从后浇带开始向两侧支设1、由于后浇带留置时间比较长，难免有杂物掉入,为了便于进行后浇带内部杂物清理方便,需要在板底模设置清理孔.快易收口网安装四、后浇带两W性浇筑1、浇筑两侧碎】、浇筑完毕后,将后浇带内水混浆冲洗干净.1,沿后浇带加设122(M1.mm钢筋骨架,再度加设12(300mm钢筋骨架，骨果钢筋与结构钢筋通过绑扎或焊接连接，其与止水钢板采取焊接，2、快易收口网固定于用筋骨架上.3.收口网相邻两块轻向和水平接缝搭接宽度不小F100mm,并旦保证横平、也向接缝结位黄均设就有钢筋骨架4、要将上下收口网在钢筋位置剪成齿状,间距和钢筋间距相同.后浇带保护1,后浇带保护1,后淡带硅浇筑基础底板后浇带钢筋保护主要考虑两方面因素，第一防止踩踏，第二防止浸水造成钢筋错蚀,采用在后浇带两恻砌高度100mm的挡水台，加差i板的方式进行保护。在楼板后浇带混凝土法筑前，谓免削筋被踩弯、压弯或掉进杂物,需对后浇带上加苗封板.1、后浇涝部位清理1.后浇带内杂物清理,必须将后夹带内木方、据末、纲筋头、铅丝等杂物清理干净*2、后浇带新旧碎接在处，将其表面松动的石子、浮浆清理干净,露出新鲜坚实的混战土面.2,磴浇筑:后浇带养护1、后浇带混凝土需要一次性浇筑完成.2,浇筑时间，对于温度、伸缩后浇带需要在两侧混凝土龄期达到60天后进行浇筑，而对F沉降后浇带应在主体结构封顶沉降观察稳定以后进行浇筑.3、在浇筑之前，将后浇带两恻混凝土湿润，对于比较厚基础底板或外墙后浇带先浇筑501111的同配比水泥砂浆4、后浇带必须采用高级微膨胀混凝土进行浇筑，防止新老混质上之间出现裂缝形成薄弱部位.5、地下室顶板后浇带碎完成面标高宜高于周边板面标高，防止积水渗漏.情况有殍一3、对卜底板后在带混凝土.,部分mm、120Omm宽、m隼衅水泥、普通徒酸鼻硅酸盐水泥拌制卜护时间不少于7E凝型外加剂或抗隹土，不得少于14且深度超过100Omm的,应该按照大体枳混凝土进行养护。
