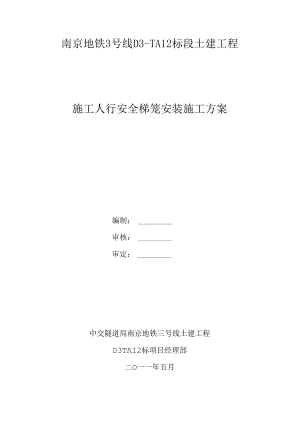

南京地铁3号线D3-TA12标段土建工程施工人行安全梯笼安装施工方案编制：审核：审定：中交隧道局南京地铁三号线土建工程D3T12标项目经理部二O一一年五月施工人行安全梯笼安装施工方案一、基础1.1 在施工现场选择合理的安装位置，对梯笼的安装基础进行处理，开挖基础并夯实找平。1.2 在经夯实的基础的基础上浇筑一层200mm厚混凝土垫层，浇筑面积为4100X250Ommc1.3 基础四周不得有积水现象，必要时在基础四周开挖排水沟。二、安装程序2.1 安装人行出口标准节。2.1.1 I将出口标准节吊装在混凝土垫层上（出口向外），校准好水平，保证出口标准节安装好后的垂宜度在分之一之内。2.1.2 安装第一道水平拉结杆，采用M12*160化学锚栓固定在咬合桩上。2.1.3 以脚手管或角钢等金属材料，夯入地内250Omm深，并用导线与架体紧密连接。2.2 安装标准节2.2.1 对标准节固定螺孔进行清理，确保螺孔与螺栓宜径相配。2.2.2 采用IOt以上吊机进行吊装，吊装时注意标准节内踏步走向要与出口节踏步走向一致，标准节吊装就位后安装螺栓并使螺栓呈现放松状态，以利校正与安装，校正后紧固所有螺栓。依次循环，直至完成。2.2.3 标准节超过三节是需增加一道水平拉结杆，采用M12*160化券锚栓固定在咬合桩上。2.3 安装入口节2.3.1 入口节吊装时注意安全门开启方向。2.3.2 入口节吊装就位后安装螺栓并使螺栓呈现放松状态，以利校正与安装，校正后紧固所有螺栓。2.3.3 安装水平拉结杆，采用M12*160化学锚栓固定在咬合桩上。2.4 安装入口通道2.4.1 入口通道与入口节门槛尽量保持水平。2.4.2 入口通道采用50mm厚木方铺设，上面每5(X)mn加设一道防滑条。2.4.3 入口通道安装完成后两边采用48mm钢管搭设1.2m高防护栏杆。梯笼使用过程中需随挖土深度进行加节，加节过程同安装程序。三、安全与维护3.1 梯笼内需安装24v安全电源照明行灯。3.2 定期对梯笼连接螺栓进行维护，如发现松动及时进行紧固。3.3 定期对梯笼对垂直度进行测量，如发现倾斜及时进行校正。四、附安装图附图一深基坑施工人行安全楞笼安装平面布置图附图二.20OmmiBS深基坑桃笼安装布置图
