《外倾双索面混凝土矮塔斜拉桥设计指南》征.docx

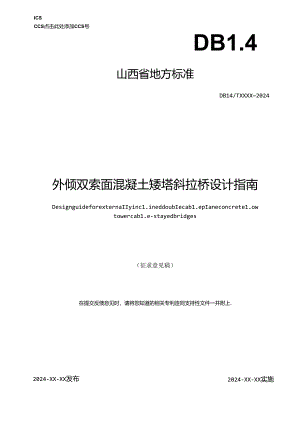

ICSCCS点击此处添加CCS号DB1.4山西省地方标准DB14/TXXXX2024外倾双索面混凝土矮塔斜拉桥设计指南DesignguideforexternaIIyinc1.ineddoubIecab1.epIaneconcrete1.owtowercab1.e-stayedbridges（征求意见稿）在提交反愦怠见时，请将您知道的相关专利连同支持性文件一并附上.2024-XX-XX实施2024-XX-XX发布山西省市场监督管理局发布目次前者I1范围2燃慈性引用文件3术语、定义和符号3.1术语和定义3.2符号2聪本规定35材料36总体设计46.1一般规定41.1 2站构体系1(塔索康索拉主-456一&6.&7站构分析87.1 一般规定81.2 2结构建模873成桥状态静力分析IO7.4 施工阶段静力分析107.5 动力分析127.6 稳定性分析128俺工注意事项12本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则3的规定起草.本文件由山西省交通运输厅提出、组织实族和监侪检查.山西钳市场监督管理局对标准的祖织实施情况进行监督检修，本文件由山西省交通运输标准化技术委员会归口。本文件起草单位：山西省交通规划勘察设计院有限公司、山西交通科学研究院集团有限公司。本文件主要起草人：关伟、李群锋、范晓江、宋裔、季建东、许志刚、吴佳佳、E奎涛、海会滨、郭月哲、刘冠延、郭华筝、闫博华.外倾双索面混凝土矮塔斜拉桥设计指南1葩困本标准规定了公路外帧双索面混朕上矮塔斜拉桥的术语、定义和符号、露本规定、材料、总体设计、结构分析、施工注意事项及可检修要求.本标准适用于山西省延阳内桥梁跨径在100m-30Om之间的公路外倾双索面混凝土矮塔斜拉桥设计指导，其他行业及市政同类桥梁可卷照执行。2规葩性引用文件下列文件中的内容通过文中的规莅性引用而构成本文件必不可少的条款。其中，注11期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的脩改单）适用于本文件.GB/T714桥梁用结构钢JTGBO1.公路工程技术标准JTG）60公路桥涵设计通用规范JTGD63公路桥涵地基与基础设计规范JTGD64公路钢结构桥梁设计规范JTGF80/1公路工程顽蹊检验评定标准JTG3362公路钢筋混朕上及预应力飕旗土桥涵设许规范JTGZT223101公路桥梁抗露设计现愆JTG/T3310公路工程混凝土结构耐久性设计规范JTG/T3360-01公路矫梁抗风设计规范JTG/T3360-02公路矫梁抗撞设计规范JTG/T336501公路斜拉桥设计规范JTG/T3650公路桥涵脩工技术规范QX/T330大型桥梁防雷设计规范3术语、定义和符号3.1术语和定义卜列术语和定义适用于本文件。外倾双索面科拉索布设在两个索平面中,且两个盍平面向桥面外侧M1.斜.3.1.2混凝土部分斜拉桥（矮塔斜拉桥）主梁为钢筋混凝土或预应力谶凝土钻构，拉索承我相对较小且应力幅相对较低、主梁承就相对较大的斜拉桥。3.1.3主梁由斜拉索和支座支承,也接承受由桥面传递的交通荷载的构件.3.1.4索塔用于锚固或支承斜拉索，并将其索力传递给下部结构的构件.3.1.5科拉索承受拉力并支承主梁的构件，3.1.6塔地梁固结体系桥塔、主康、主梁三者完全固结的结构体系。3.1.7桥梁造型桥梁形象的塑造.是桥梁体现其景观效果的载体.宜接影响桥梁景观质妓.3. 1.8桥梁景观桥梁与其所在地区环境共同带来的视觉效果与心理感受.3.2符号3.2.1几何参数有关符号I计算跨径。322作用和作用效应有关符号M一一驾矩值；M1.1.横桥向弯矩值：M：一一纵桥向弯矩依：N一轴力值；V一一剪力值：T一一斜拉索的轴向拉力值;f一一汽车荷我(不计冲击力中起的整向挠度.4基本规定1.1 为规葩和指导外帧双索面混凝土矮塔斜拉桥的设计，提高设计水平、保证工程质量，按照安全'耐久、适用、环保、势济和美观的原剜,制定本标准。1.2 本规葩采用以概率理论为基础的极限状态设计方法，按分项系数的设计表达式进行设计。1.3 外倾双索面混凝土矮塔斜拉桥应按承教能力极限状态和正常使用极限状态进行设计，井应考虑结构的稳定安全系数，1.4 外倾双索面混凝土矮塔斜拉桥设计时应考虑结构抗风'抗震、杭摊等减灾防灾设计要求。4. 5外倾双索面混凝土矮塔斜拉桥应考虑结构构件耐久性设计要求”4.1 外倾双索面混;0±矮塔斜拉桥应注市桥梁造型设计，改善'丰富桥位环境及桥梁景观。4.2 外倾双索面混凝土矮塔斜拉桥设计时，在确保结构安全的前提下，应对斜拉索的更换提出要求.同时应设置相应的检修通道、工作平台及安全伊栏，必要时还应设置养护小车，隔保桥梁所有构件可达'可检、可更换或维修，4.3 应积极'稳妥推广应用新材料、新技术'新工艺和新设备。4.4 外倾双索面混凝土矮塔斜拉桥设计时，除应符合本标准外，尚应符合现行有关国家及行业标准的规定。5材料4.5 凝土4.5.1 帧双索面混朕上矮塔斜拉桥各部分构件的施凝土材料，其强度、弹性模量、剪切模埴和耐久性设计要求等应按现行公路纲筋混凝土及预应力混凝土桥涵设计规范3(JTG3362)、公路工程混凝士结构耐久性设计规范<JTGT3310)的规定采用.4.5.2 帧双索面混凝土矮塔斜拉梆上部结构混凝土强度等级不应低于C50.索塔结构混凝土强度等级不应低于C40.4.6 材5. 2.1钢筋混凝土及预应力混凝土构件所采用的普通纲筋与预应力钢筋的种类、设计强度、标准强度和冲性校量应按现行公路纲筋混凝土及预应力混凝土桥涵设计规范(JTG3362)的规定取用.5. 2.2结构用钢材的力学及化学指标应满足现行4公路钢结构桥梁设计规范:。(JT(；D64)、力桥梁用结构钢(GBT7M)的要求，5. 2.3外蜘双索而混凝土矮塔斜拉桥用斜拉索设计的满足现行£公路斜拉桥设计规范UTG/T336501)的现定.6总体设计6.1 一般规定6.1.1 外陆双索面混凝十.矮塔斜拉桥应根据桥梁使用功能、技术标准、建谀条件、景观、环保、拉索养护及更换等要求，考虑安全、耐久及全寿命闾期成本，进行总体设计。6.1.2 总体设计应对桥梁跨径布置、横断面布置.结构体系、施工方法以及主梁、斜拉索、索塔和基础等进行综合比选.61.3外帧双索面混凝土场塔斜拉桥设计应明确可更换部件的设计使用年限，可更换部件的设计使用年限不应低于表I的规定.表1主要可更换部件的设计使用年限部件设计使用年限（年）斜拉索20前式檄胶支座25伸缩装冏、栏杆'6.1.4 外帧双索面混凝土矮塔斜拉桥纵断面设计在顶技术指标应符合路税布谀的规定，主桥、主湾宣布置在凸曲线或单坡曲戏内，便f桥梁排水。6.1.5 外M1.双索面混凝土矮塔斜拉桥横断面布置应符合现行公路工程技术标准3（JTGBOD的相关要求,同时应在桥面两AW设也拉索区及检停道.6.1 6外帧双索面混凝上矮塔斜拉桥主梁的专用检修道,人群荷我可取1.5kN6.2 结构体系621外仲（双索面混凝土矮塔斜拉桥宜采用塔墩梁固结体系，其总体布汽及葩本参数应符合下列规定：a）边跨与主踏比宜采用0.50.76。b）桥面以上塔高与主跨蹈径比宜采用1.6-1.10.C）主梁宜采用箱形截面.采用等截面时，梁高与主跨湾径比宜采用1351/45：采用变截面时，根部梁海与主跨跨径比宜枭用1/251/30：跨中梁尚与主跨跨径比宜采用1/55-1/65ed）主梁上的无索区长衣,索塔附近亢采用0.150.20倍主跨跨径：中跨跨中宜采用0.20-0.35倍主跨跨径：边跨在采用0.200.35倍边盼跨径.。）横桥向主塔塔肢轴线与桥面中心线交叉角度宜采用20。23°.6.3主梁6.3.1外他（双索而混凝土矮塔斜拉桥主梁宜布置成连城体系,主梁应设置纵向预应力.轻向及横向预应力应根据需要谀置”632外做双索面混凝土矮塔斜拉桥主梁应做到传力X反畅，主塔根部无索区梁段且设置为变而箱梁，有索区及其外侧无索区梁段、边跨现浇段及合拢段宜设置为等高箱梁.主梁段落区城见图1.图1外倾双索面混凝土矮塔斛拉桥主梁段落区域图6.3.3主梁合拢段长度可取1.53.0%可采用劲性竹架作为临时固结措施，必要时可施加预应力。6.3.4设计文件中应对各主梁节段在浇筑时的相对龄期差作出要求.6.3.5应根据抗风稳定性、主梁整体受力要求，主梁俄而型式可果用箱里断面或其他适宜的断面型式.6.3.6主梁采用箱形板面时，横桥向分空应根据桥梁跨径、桥面宽度等确定。主梁箱室宽不宜大于桥面全宽的1/2,E1.箱梁的长边与短边之比不宜大于4.否则应设置为多箱型。6.3.7箱型嵌面主梁采用大恐将型式时,除剪力滞效应外,尚应考虑活我在恐岩板中引起的提曲效应对主梁结构的影响,6.3.8主梁拉索锚固区必须设置横向联结系，井根据主梁横向刚度、桥面板的跨径及案斯道当加密布置.6.3.9拉索在主梁讽缘然部沿侬桥向新设亚拉索锚固齿块，并将锚固区内的主梁构件截面加大，同时在每个拉索区段位置处设置横梁,横梁中设置穿索管道及锚卜垫板。锚卜钢里板厚度应根据张拉吨位、锚具型式等确定.6.3.10主梁通过孔构造应满足下列要求：a）过人孔：一殷设计为矩形，并带有圈弧形倒角，其尺寸大小应保证施工及检修人员能膨通过.一般设置在箱室中部贯通的横隔板上或桥台（分联地）处箱梁底板上,由于过人孔尺寸一般比较大，设计时需要特别注意过人孔附近梁体受力验ITb）通气孔：一般设置在箱梁腹板上，主要功能为减小箱梁内外恻的大气温差，其形状为K1.径IOcm左右的圆形,间距约5m,布置时应避开主梁连接系均匀布置。c）漫水孔：桥向泄水孔应设置在桥面较低偏.是桥面排水通道.箱梁底板池水也设置在箱室各可能兜水的最低位置处，用于排出施工期间的枳水，池水孔直径-般为IOcm,形状为圆形.6.3.11主梁防水构造要求应符合下列要求：d）主梁顶面混凝土与桥面铺装层之间的防水层设置应满足相关规范要求.e）主梁拉索锚固区横向连接系预应力钢束张拉后应及时封锚.f）主梁翼缘外测宜设那斜揩板，井在斜挡板外侧最低缘设置滴水樵构造，K）伸缩处桥面系及栏杆、防撑墙处应设区防水措施和排水装置.64索塔641外陋双索面混於上矮塔斜拉桥索塔结构设计应满足施工及运营阶段结构强度、刚度、稔定性等要求外尚应考虑经济合理、施匚方便、造型美观及便于维修养护等要求.64.2拉索在索塔上的布置应避免索塔受拉.643外做双索面混凝土矮塔斜拉桥混凝土索塔与斜拉索的锚固宜米用网锚箱锚固或骑踏式鞋座锚同.h）钢锚箱锚固，由锚垫板、承压板、锚腹板、套筒及若干加劲IW树成，钢锚箱用剪力连接键使之与混凝土塔身连接,宜枭用内置式.见图2.i）骑跻式鞍座锚固.斜拉索穿过索塔顶制的鞍座后,在索塔两侧对称懒同于主梁上.鞍座内构造宜采用便于更换拉索的分丝管.见图3.a）立面图b）平面图f*1.图2混凝土索塔内置式钢箱锚固示意图a）立面图b）单根拉索示意工;。.人：:）c1分税管构造示意图3混凝土索塔的跨式限座锚固644财于设置钢锚箱索塔假面宜为空心矩形截面形式,索塔锚固区舒拉索的
