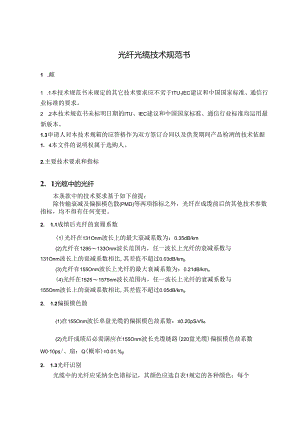

光纤光缆技术规范书1 .雌1 .1本技术规范书未规定的其它技术要求应不劣于ITU1IEC建议和中国国家标准、通信行业标准的要求。2 .2本技术规范书未标明日期的ITU、IEC建议和中国国家标准、通信行业标准均运用最新版本。1.3申请人对本技术规箱的应答格作为双方签订合同以及供货期间产品检冽的技术依据1. 4本文件的说明权属于选购人。2.主要技术要求和指标2. 1光缆中的光纤本条款中的技术要求基于如下前提：除传输衰减及偏振模色散(PMD)等两项指标之外，光纤在成缆前后的其他技术参数指标，均不得有任何变更。2. 1.1成缜后光纤的衰履系数(1)光纤在131Onm波长上的最大衰减系数为：0.35dB/km(2)光纤在1285133Onm波长范国内，任一波长上光纤的衰减系数与131Onm波长上的衰减系数相比,其差值不超过0.03dB/km(3)光纤在155Onm波长上光纤的最大衰减系数为：0.21dB/kmo(4)光纤在15251575nm波长范围内，任一波长上光纤的衰减系数与155Onm波长上的衰减系数相比,其差值不超过0.05dB/kma2. 1.2偏振模色散(1)在155Onm波长单盘光缆的偏振模色故系数：0.20pS/v(2)光纤成绩后必需满应在155Onm波长光缆链路(220盘光缆)偏振模色故系数W010ps/、扇：Q(概率)=0.01.%2. 1.3光纤识别光缆中的光纤应采纳全色谱标记，其颜色应选自表1规定的各种颜色；每个松套管内光纤的序号，应按表1中规定的颜色依次排列.用于识别的色标应显明，在安装或运行中可能遇到的温度下，不捷色,不迁染到相邻的其它元件上，并应透亮。光纤识别用全色谱表序号123456789101112颜色蓝桔绿棕灰白红里黄紫粉红青凝2.2光缆2.2.1光或结构型式及应用场合申请人应依据表2及下列基本要求，提出具体的光缆结构图并注明各部分尺寸。光缆内光纤芯数与松套管数量表2每管内光纤最大芯数松食管数量适用芯数61266281263141864202465263066323612438481255060126627212774841288696129981081210110120121112213212121341442.2.1.1管道光飨管道光缆（GYTA）：金属加强构件、松套层纹填充式、铝一聚乙烯粘接护套通信用室外光缆.2.2.1.2架空光缆架空光缆（GYTS）：金属加强构件、松套层纹填充式、钢一聚乙烯粘接护套通信用室外光缆。2. 2.1.3直埋光境直埋光缆(GYTA53)：金属加强构件、松套层纹填充式、铝一聚乙烯粘接护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆。2.2.1.4阻燃光缆阻燃光缆(GYTZA):金属加强构件、松套层线填充式、铝一聚乙烯粘接护套通信管道用室外光缆。2.2.2箱芯缆芯应为层绞式松套管结构。光缆内的光纤芯数与松套管数量要求，详见表2；若为G.652与G.655混纤光缆结构，则两种光纤不得收纳在同一根松套管内。同芯数各类型光缆内的松套管数、每根松套管内的光纤芯数及其色谱应一样。缆芯内和松套管内均应充溢填充材料.2. 2.2.1松套管及填充复合物(1)松套管的管外径标称值：松套管的标称尺寸应随管中的光纤芯数而变更，但在同光缆中应相同。36芯以上光缆，松套管外径标称值为25-3.0mm：36芯以卜(含36芯)光缆，松套管外径标称值为1.8-2.4mm；松套管外径标称值容差值W±005mm(2)松套管管壁厚度应随外径增大而增厚，其标称值为030.5mm,容差值W±0.05M(3)松套管应有识别色标,其颜色应符合表8规定；色标应为全色标，并且不褪色不迁移。(4)松套管材料采纳聚对苯二甲酸二醉脂(简称PBT)塑料，PBT的物理机械性能及电性能应符合GB/T20186.1-2006规定.(5)在松套管内的间隙内，应连续填充一种触变型的红合物。填充复合物应不损害光纤的传输特性和运用寿命，并应符合YD/T839.3-2000规定。2. 2.2.2填充绳填充绳用于在松套光纤纹层中填补空位，其外径应使缆芯圆整。填充绳应是圆形实心塑料绳，它的表面应圆整光滑。所用塑料应与填充纪合物相容。3. 2.2.3加强构件(1)加强构件应处在光缆的中心位置，应为金属材质。（2）加强构件应具有足够的截面、杨氏模量和弹性应变范围,以增加光缆的拉伸性能：加强构件的表面应圆整光滑。（3）金属加强构件采纳璘化钢丝，在光缆制造长度内,金属加强构件不允许接头。2.2.2.4跤层（1）线层应由外径相同的5、12管松套光纤（含可能有的填充绳）以适当节距必绞在中心加强构件的四周构成。乂绞可以是螺旋绞，也可以是SZ绞“（2）纹层中各松套管的识别采纳全色谱方式，松套管序号及其对应的藤色应符合表8规定.（3）在光缆A端，沿顺时针方向上松套管序号依次增大：在光缆B端则反之。2.2.2.5扎即（1）当采纳螺旋线时，绞层上可有线向与绞层相反的短节距扎纱。（2）当采纳SZ绞时，绞层上应有短节距扎纱，以使绞层结构梗定。（3）扎纱应为强度足够的非吸湿性及非吸油性塑料纱束。2. 2.2.6包带层（1）缆芯的绞层外可有绕包或纵包的包带层，纵包层外允许再有扎纱。包带层应具有足够的隔热和耐电压性能。（2）包带材料应为具有足够强度的聚丽带、聚丽无纺布带、吸水膨胀带或其他合适的带材。2.2.2.7Ifi水结构（1）光缆结构应为全截面阻水结构，光缆的全部间隙应填充阻水材料（2）光缆护套以内的全部间隙,均应实行有效的阻水措施“包带及以内的缆芯间隙，应采纳填充更合物连续充溢：包带和护套之间的间隙,应采纳涂置史合物连续充溢，或连续放置吸水膨胀带等阻水材料。（3）填充豆合物和涂覆豆合物应符合YD/T839-2000等相关标准规定，吸水膨胀带应符合YD/TH15-2001等相关标准的规定。2.2.3护套光缆常用的护套，有铝聚乙烯粘结护套（筒称A护套）、钢聚乙烯粘结护套（简称S护套）和聚乙烯护套（简称丫护套）.护套中黑色聚乙烯套的材料，应采纳符合GB/T15065-94及YD/T1485-2006等相关标准规定的聚乙烯护套料，其表而应例整光滑，任何横断面上均应无目力可见的气泡、砂眼和裂©:。2. 2.3.1铝-聚乙烯粘结护套（A护套）（1）八护套光缆应在缆芯外施加一层纵包搭接的信塑更合带挡潮层，再同时挤包一层黑色聚乙烯套，使聚乙烯食与更合带之间以及更合带两边线搭接处的带子之间相互粘结为一体，必耍时可在搭接处施加粘结剂来提高粘结强度.熨合带搭接的重迭宽度应不小了5mm（或当缆芯直径小8Omm时，不小于缆芯周长的20%）。聚乙烯套厚度的标称值为1.8mm,最小值应不小于1.5mm,任何横断面上的平均值应不小于1.6三:但有53型外护层时，标称值为1.Omm,最小值应不小于0.8mm,平均值应不小于0.9m,（2）铝塑熨合带应为符合GB/T3198-2003及YD/T723.2-2007等相关标准规定的双面更含粘结剂薄膜的铝带。其中铝带的标称厚度为015mm,发合薄膜的标称厚度为0.05画：光缆中挡潮铝带上任何点的厚度不小于O.14mm。在光缆制造长度上允许有少量发合带接头，接头间的距离应不小于35OnU接头处应电气导通和更原塑料更合层。含接头的更合带的强度，应不低于不含接头的相邻段强度的80%2.2.3.2铜-聚乙库粘结护套（S护套）（1）S护套光缆应在缆芯外施加一层纵包搭接的叁绘钢塑豆合带挡潮层，再同时挤包一U黑色聚乙烯套，并使聚乙烯套与史合带之间以及鸵合带两边缘搭接处的带子之间相互粘结为体，必要时可在搭接处施加粘结剂来提高粘结强度.纵包后的皱纹钢塑身合带应成环型，其搭接处的重迭宽度应不小于5m（或当缆芯直径小于8m时，不小于缆芯周长的20%）。聚乙烯套厚度的标称值为1.8m,最小值应不小于1.511m,任何横断面上的平均值应不小于1.6mm,（2）钢型复合带应为符合GB/T699-1999及YD/T723.3-2007等相关标准规定的双面更介粘结剂薄膜的钢带，钢基带须运用镀铝钢带。其中钢带的标称厚度为O.15mm,史合薄膜的标称厚度为005mm：光缆中挡潮钢带上任何点的原度不小于O.13mmo在光缆制造长度上允许有少量豆合带接头，接头处钢带应采纳对接方式，接头间的折熟应不小于35OnU接头处应电气导通和豆原塑料更合层。含接头的复合带强度，应不低于不含接头的相邻段强度的80%.2.2.3.3聚乙怫护套（Y护套）聚乙烯护套光缆应在缆芯外剂包一届黑色聚乙烯套，其厚度的标称值为2.Onun.最小值应不小于1.6mm,任何横断而上的平均值应不小于1.8mm。但有53型外护层时,标称值为I.Omm,段小值应不小于0.8mm,平均值应不小于0.9mm。2.2.4外护层2.2.4.1外护层结构（1）外被层的聚乙烯套材料应采纳符合GB/T15065-94及YD/T1485-2006等相关标准规定的黑色聚乙烯护套料。（2）黑色聚乙烯外套的表面应圆整光滑，任何横断面上均应无目力可见的气泡、砂眼和裂纹.（3） 53型外护层应采纳与S护套相同的结构，但聚乙烯套厚度的标称值为2.Onun,母小值应不小于1.6三,任何横断面上的平均值应不小于1.8mm,护食与钢带之间应用吸水膨胀带（或纱）等阻水材料进行阻水。2.2.4.2护层性能要求（1）挡潮层铝带、钢带和金屈铠装层，应在光缆纵向分别保持电气导通。（2）粘结护套（含53型外护套）的铝（或钢）带与聚乙烯套之间的剥离强度，应不小于1.4Nm（3）对于在铝（或钢）带下面采纳阻水带（或纱）方式限水的缆型结构.粘结护套（含53型外护套）的铝（或钢）带搭接重迭处铝（或钢）带之间的剥离强度，应不小于1.4Wmm但对于采纳填充成涂覆爱合物方式阻水的箱型结构,粘结护套（含53型外护套）的铝（或钢）带搭接处的粘接霸裳强度可不作数值要求.2. 2.5光姿主要原材料特性请申请人对.3一2.2.5.11各条款明确本项目所采纳的各种材料的具体数值。3. 2.5.1聚乙烯护层的机械物理特性（1）聚乙烯护层可采纳高密度聚乙烯（HDPE）或中密度聚乙烯（MDPE）e聚乙烯护层的机械物理特性，应符合表3规定。请申请人明确针对本项目所采纳的聚乙烯护层材料的密度属性。聚乙烯护展的机械物理性能表3序号项目单位目标MDPEHDPE1.SZH1抗拉强度热老化前（最小值）MPa12.016.010.0热老化前后变更率TS（最大值）%202520热老化处理温度r100±2热老化处理时间h24X102断裂伸率热老化处理前（最小值）%350125热老化处理后（最小值）%300100热老化前后变更率ES（最大值）%2020热老化处理温度r100±2热老化处理时间h24X103热收缩率热收缩率（最大值）%5热处理温度X?
