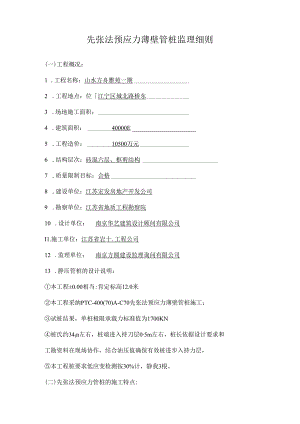

先张法预应力薄壁管桩监理细则(一)工程概况：1 .工程名称：山水方舟雅苑一期2 .工程地点：位江宁区城北路桥东3 .场地施工面积：4 .建筑面积：40000E5 .工程造价：10500万元6 .结构层次：砖混六层、框剪结构7 .质量限制目标：合格8 .建设单位：江苏宏发房地产开发公司9 .勘察单位：江苏省地质工程勘察院10 .设计单位：南京华艺建筑设计顾问有限公司I1.施工单位：江苏省岩十.工程公司12 .监理单位：南京方圆建设监理询问有限公司13 .静压管桩的设计说明：本工程±0.00相当:肯定标高12.0米本工程采纳PTC-400(70)A-C70先张法预应力薄壁管桩施工；试桩结果，单桩极限承载力标准值为1700KN桩氏约34In左右，桩端进入持刀层05m左右，桩长依据设计要求和工勘资料在现场协作，结合油压值确保有效桩进步入持力层，本工程桩要求低应变检测按30%计，静我3根。(二)先张法预应力管桩的施工特点:静压力桩1.程和其他桩基工程施1.不同，属非冲击力沉桩，其特点施工便利，成桩速度快，质量好，承载力高。但由于挤土效应往往会出现断桩，因此压桩施工过程中重点限制桩位偏移，压桩依次和焊接质量，确保单桩承载力。（三）质量限制主要依据:1 .建筑地基基础设计规范GB50007-2002；2 .建筑桩基技术规范JGJ94-94：3 .建筑地基基础工程施工质量验收规范GB50202-2002；4 .建筑工程施工质量验收统一标准GB50300-2001：5 .本区的工程地质勘察报告；6 .设计图纸与施工说明，图纸会审纪要和技术核定单：9.施工合同，监理合同。（四）静压薄壁管桩的施工流程：桩位测定一压桩机就位调整一验桩一吊桩一桩调直、对中一压卜.节桩一接桩一压中间桩一接桩一压上节桩一送桩一提送装器一记录（详见压桩施工工序流程图）。压桩时，各工序应连续进行，严禁中途停压。（五）监理工作流程：监理工作应体现事前限制和主动限制要求，事前限制进场材料、构配件合格证、质量保证书、测量定位计算表与相关设备核定书、专业管理人员和特种作业人员的资格证、上岗证，与时检查测量放线限制成果和爱护措施，对限制桩进行更合，跟踪检查乐桩全过程，对重点部位和1：序（如焊接）实行巡察和旁站检查。严格按相关规范要求进行验收，详细流程如下：1 .总监理工程师确定该项目质量监理的专业监理工程师和监理员，并进行分工，明确职责。2 .依据监理规划、设计图纸、有关技术标准、施工组织设计，由专业监理工程师编制，总监批准质量监理实施细则。3 .组织召开监理工作会议，由编制监理细则的专业监理工程师进行实施细则交底，布置该项目的监理工作。4 .桩基是监理工作的重要部分，又是险敏工程，每根桩施工都必需进行跟踪监理，并做好旁站记录，仔细作好检验批质量验收并做好记录，仔细运用江苏省统的监理用表，按建设工程监理规范实施监理工作。5 .收集整理，汇总监理资料。（八）质量限制要求与目标值:1 .设计与技术要求：依据岩土工程勘探报告，本工程采纳预应力碎薄壁管桩，桩端持力层为残积上、强风化岩:要求桩尖进入持力层深度不得小于05瞑设计单桩承载力极限值为1Z三,KN,依据设计要求与时调整。沉桩终止条件需依据现场压桩状况和油压值限制。管桩的接桩与承台的连接构造必需严格按图集进行，压桩过程必需按建筑桩基技术规范JGJ9194有关要求施E,确保桩管的垂直度和焊接的质量，桩头需用切割机切割，严禁用大锤蛮夯。桩位允许偏差，外围的桩为1/3桩径。沉桩完成后，要按规范要求用动测法对桩身进行检测。2 .质量与规范要求:施工前对成品桩做外观与强度检查，厂方应出具产品合格证和质量保证书。管桩质量要求：碎的标号肯定要达到C70,养护期达到28天。施匚过程中应检查桩的贯入状况、桩顶完成状况、压力、桩的垂直度、接桩间歇时间、压入深度和电焊连接质量，应对电焊接桩的接头做10$的探伤检查。施工结束后应做桩的质量和承载力的检测。乐桩质量:检验标准：a.桩体质量符合桩基检测技术规范要求；b.桩位偏差符合规范和设计要求：C.单桩承载力达到设计和基桩检测技术规范要求。3 .施工质量要求：依据测绘院供应的测量限制点与设计供应的“桩位平面布置图”，施工放线定桩位，并经监理工程师验收无误后方可压桩。检查测量放线限制成果与爱护措施，便于验收和核对轴线和桩位，其限制点应设在各轴线的延长线上。为了便于限制桩深度，应在压桩范围60m外设置两个以上水准限制点。施工首先要校正测量仪器，减产允许误差是否符合规范要求。上方开挖后，马上切割桩头，测量桩偏位状况，超过允许误差的桩可实行补救措施。土方可分层开挖，防止挤土效应力的释放不匀称对桩产生破坏。（七）质量限制方法与措施:1 .质量限制的主要方法：按规范审核施工方的施工组织设计、有关施工方法，施工依次，工艺流程等资料。在施工现场对工程质量严格跟踪监控与枪杳，做好旁站记录，详见预应力管桩监理旁站记录表2 .质量限制的主要措施：质量限制的组织措施：在施1：地点建立监理机构，明确监理人员的分工职责，制定质量监督制度，落实质量限制责任。质量限制的技术措施：首先要完善质量保证体系和平安管理体系，严格事前、事中和事后的质量检音、监督。质量限制的经济、合同措施：严格质检验收，不符合合同规定的质量要求，拒付工程款，确保达到业主要求的质量目标。落实相关制度：a.落实项目监理的工作制度；b落实测量:熨合制度：c坚持材料、构配件检验制度；d.坚持监理例会制度。3 .质量限制的三个阶段：施工前质量限制:a.熟识现场、施工图纸、施工规范、质量标准、施工方案:b施I：定位、放线与平面布置限制：C.施工机械配置的限制；d.承包、分包单位的资质审核确认：e监理组内部监控打算工作；f开工前首先检查机上配重，依据单桩极限承载力的要求，将压桩机的自重量加上配种的总重量，必需大于单桩承载力的吨位，否则压不卜去或把桩管压斜、压断。施工过程质量限制：a.更合桩位置是否正确：b桩机移位后对中、水平、垂直度是否符合要求；c静乐管桩是采纳双控，即既要确保有效桩长，又要保证油压值达到设计要求的Mpa,缺不行；d.现场旁站人员可记好每根管桩起吊时的真实长度，送桩器块把管桩送入士中时，赶快到机上的操作室查看压力表，即MPa数。施工后质量限制：a桩基竣工后组织对主体联合验收（即业主、质监站、设计院、监理部、施工方）：b.审查施工单位编制的竣工图与相关资料：c.对施I：中存在的问题按设计和规范要求进行整改：d.整理监理资料、归档。（八）质量通病与预防对策：1.施工中常见的质量通病:管桩进入持力层深度不够：桩偏位过大，标高限制不精确：斜桩、断桩、桩身开裂、桩头破损：接桩偏差、焊接不牢、垂直度达不到规范要求。2.侦防对策：审查施工组织设计方案中是否充分考虑到上述可能发生的问题，有无详细的预防和处理解决问题的方法、措施，而且切实可行：桩位偏差，标高限制不好：应将轴线延长将高程限制点设置在施工场地以外肯定的距离，施1时不易遭到破坏，加强桩位的夏测，特殊在移机或两天后，原桩位标记不明显或位移过更应与时复测；支配好压桩依次，防止挤上效应造成桩位偏斜与断桩现象：为防焊接不牢，吊桩前可先检查管桩铁帽是否平整，浮锈与污物要清除干净，焊缝必需满焊：压班时送桩器的中心线与管桩的中心线必需上卜.条线，送班器上的标记应清晰精确，以防送桩深度差错，垂直度的限制，一股采纳经纬仪和锤球同时进行双控，经纬仪跟踪检查压桩全过程；压桩过程中，桩尖遇到地下障碍物，造成桩倾斜位移，应将管桩拔出，清晰障碍物并回填后再压；乐桩依次应当由场地中间向外对称压，最好事先在桩位图上编依次号，经监理审核同意后，才能起先压桩；桩基出现问题屡见不善，有些是惊人的，只有甲方、设计、监理，特殊是施工单位，高度重视加强奏任感，仔细按规范和既定的要求去做，桩的质量问题，应当是能避开的，百年大计，质量第一，不仅要反更强调，关键要落实在行动上，防患于未然。
