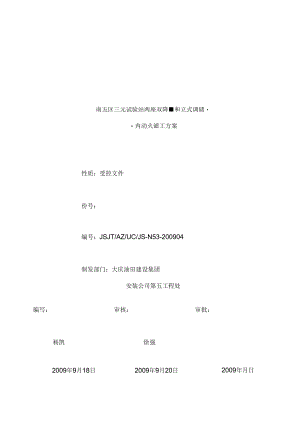

南五区三元试验站两座双降和立式调储内动火谑工方案性质：受控文件份号：编号：JSJT/AZ/UC/JS-N53-200904制发部门：大庆油田建设集团安装公司第五工程处编写：审核：审批：杨凯徐强2009年9月18日2009年9月20日2009年月日施工方案审批表施工单位联审看法单位（章）：审杳人：单位障）：平安审杳人：环保部看法Hjf1.4ER目单位（章）：技术质量部看法审查人：建设单位单位（章）：基建管理审查人：部门看法单位障）：建设单位平安管理审杳人：部门看法目助：任日F1.单位（章）：生产单位审查人：看法目堀4E日R立式储改造动火Q方案一、工程麟况依据设计要求，在南五区三元试验站的污水处理站内进行改造施工，本次动火作业内容为：两座曝气沉降罐各增加套曝气系统，在座300立的制储镰暨板上增加一处反冲洗排水管进口，详细工作啾与流程详见附图所示，为确保施工平安优质顺当完成，特制定本方案。经与建设单位项目经理等相关人员协商，依据石油工业动火作业平安规程(SY/T5858-5004)规定，确定动火级别为二级。二、编制依据设计图纸：南五区三元试验站完善和改造工程水-82588石油工业动火作业平安规程SY/T5858-5004立式圆筒形钢制焊接储罐施工与验收规范GB50128-2005现场设备、工业管道焊接工程施工与&收规范GB50236-98工业金属管道工程施工与验收规范GB50235-97石油自然气建设工程施工质量验收规范储解工程SY4202-2007石油自然气建设工程施工质量睑收规范站内工艺管道SY4203-2007三、加工打算1、成立临时指挥部，成员与职责如下：总指挥：王中山电话：职责：负责动火全面协调工作副指挥：李玉国电话：职责：现场负责指挥，负责制订落实应急措施，调动所辖区域人员、设备，参与抢险救助行动，确保应急物资足够和与时到位。组员：杨凯、刘刚职责：熟识施工流程、动火方案，协作指挥人员工作。平安员：倪虎、李凤岐指责：依据工程项II、制订、修改、补充、应急预案和施工人员平安培训和教化工作，全面提高施工人员的施救和处理突发密务的实力。操作班组：刘喜胜工艺班指责：负责详细动火施工。2、本次动火的三个立式储罐动火前必需消罐完毕。3、碰头施工前，必需办理动火手续，待平安部门批准后方可进行施工。4、动火作业前工艺能预制的部分提前预制，所用材料设备提前核对打算，缩短动火作业的时间。5、H前300立的调储罐与一座曝气沉降罐已经停产消罐完毕，另一座曝气沉降康得等到前座安装完毕后才能停产清罐施工。6、动火前参与作业的人员要接受技术与平安交底，要熟识已建与待建工艺流程。7、由建设单位现场监督和施工单位现场监督人检查动火四周5m内有无可燃物，动火标识（警戒带等）是否明显，逃命路途是否通畅，消防工具是否齐备，参照动火报告相关要求严格执行。8、施工人员不准将引火物带入站内，不准在站内吸烟。9、各种机动设备进站依据指定位置停放与指定路途行驶，并且必需戴防火帽.10、清理场区道路，保证消防通道畅通，保证人员可以快速通畅地疏散。11、联系生产设计等单位，留意听取各方面的建议，亲密协作，协调好各项工作012、机具打算序号名称数量解注125t汽车吊1台施工中吊管、弯头等2防爆灯具4具罐内照明3T35-1.1防爆轴流2台施匚通风用4MFZZ4邪灭火8具备用5电焊机4台焊接用6倒链IOT4个7彩条布100m2铺塔与围护8值班车9气焊设备3矣10氧气4瓶11乙焕4瓶12150磨光机2台13可燃气体监测仪1台13、作业人员配备：管工4人，焊工6人，力工8人，电工1人，防腐工1人，架工2人，起重工1人。14、材料打算序号名称数量徐注K?JfrZ¼MOOCZK1.21»N11MO'CIO11-Q心Kt411.工M1CnQC1.I1.dr*4t±hNCZ1fQOIXUIU市公M+MI*1.brQICvIZ*7IU八QObrdf1.4tNmxC4fiU业砧IQICZVU_m.J1QIatt4fvUCM1CAt-1.-T1A,A1.1.aIIdI,1.A壮心山如I1.X1.1YC八C三、it工技术措施1、施工分为三步：第一步施工调储罐，支配用时1天，其次步施工其中一个曝气跳（2号），支配用时3天，第三步施工另外一个曝气跳（1号），支配用时3天。2、调储解施工技术措施：（1）先由生产单位关闭附图2所示的编号为1、2、3、4、5、6、7、8的管线阀门，再在4号管线阀门（排泥管DN200）靠近跳侧处加装百板隔断，百板运用纲板/3,动火期间并设专人进行看管。在编号为3（排油管线DN200）、2（溢流管线DN200）、1（放空管线DNIO0）、5（进水管线DNIo0）、6（出水管线DN100）管线罐内吸入口处密封，排油管线、进出水管线采纳钢板-黄油黄泥-股皮2层-钢板（紧固）-塑料布包袱方式密封。溢流管线采纳钢板-发泡剂发泡-黄油方式密封。放空管线采纳黄油拌黄泥堵塞管口，外包袱塑料布2层方式密封。（2）用防爆抽流风机机通风2小时以匕由矿平安监察人员和施工M位现场监护人各持可燃气体报警器进罐分别对罐内最高点、最低点和人孔对角点进行检测，经检测4次可燃气体浓度不超过爆炸下限的10%,双方做好检杳记录签字确认后，由动火人员站在罐壁开孔处的右方，点火试验无异样状况后，方可在罐壁开孔。（3）用倒链与两步塔吊装DN400蝶阀（已接完短管）对口，手工电孤焊焊接接管与加强圈。（4）在施工过程中用防爆轴流风机经过人孔进行通风，保持内空气畅通,施工过程中每1小时由双方进行检测一次，合格后方可接着施工，并记录在案。(5)焊接完毕，检验焊接质量，合格后停I上动火作业，拆除临时设施，清理封闭储罐，等待生产单位投入运行。3、2号曝气沉降雄改造施工技术措施：(1号曝气沉降罐改造施工技术措施同2号)(1)先由生产单位关闭附图4所示的编号为1、2、3、4、5、6、7、8、9、10、11、12、13、14管线的阀门，再在编号为8号(放空管线DN200)、6号(排油管线DN150)管线上阀门靠近罐侧处加装自板隔断，苜板运用钢板/3,并设专人进行看管C在编号为5号(溢流管线DN350)罐相通的入口处采纳发泡密封。(2)曝包罐的中心筒与进气管连接时不能动火焊接，采纳钢带固定，罐内全部进出喇叭口用防火布捆绑密封。(3)用防爆轴流风机机通风2小时以上，山作业区平安监察人员和施工单位现场监护人各持可燃气体报警器进罐分别对罐内最高点、最低点和人孔对角点进行检测，经检测4次可燃气体浓度不超过爆炸下限的10%,双方做好检杳记录签字确认后，由动火人员站在豌壁开孔处的右方，点火试髓无异样状况后，方可进解施工。(4)在两座曝气沉降镰的底圈壁板上采纳砂轮机开孔，规格为1.7米X2.0米，为施工进出用，也是逃命用，割下来的钢板要妥当保管，施工完采纳手工电弘煌复原。罐的开孔部位在内壁处开孔前再次擦洗，避开有明火产生。(5)曝气沉降罐(高度为13.2米)内从上而下的曝气干管施工时需搭设脚手架，脚手架采纳钢脚手架，沿中心筒搭设。微孔曝气管层部分高度为2.2米，该层安装时搭设脚手架的高度为1.6米。高空作业肯定要系平安带。(6)DN150曝气干管分两段从管顶开孔处用25T汽车吊吊入罐内，在罐内与用钢支架固定连接。从上而下安装支干管，采纳手工电弧焊焊接，运用倒傩对口。(7)在罐壁上焊接微孔曝气管的支架。(8)安装微孔曝气管，采纳丝扣与曝气支干管连接,与支架运用U型卡固定C(9)曝气罐在整个施工过程中用两台防爆轴流风机用1.M风，罐顶透光孔要打开,保证空气流通。(10)在安装新建工艺的同时要爱护好已建罐内工艺设施设备。（三）施工用照明采纳平安电压灯具(防爆灯)。(12)安装完罐内工艺要核对流程与实物，消理干净罐内杂物，防腐作业同步进行，检查合格后拆除临时设施，复原罐壁，般收封罐，协作生产单位投产。国、平安措趣1、施工前应对作业人员进行技术交底。2、乙快瓶与氧气瓶间距不得小于5米，距易燃、易爆物品和明火的距尚，不得少干10米。3、动火施工应持有经审批的动火报告。4、施工时在施工场地设置平安警示标记，无关人员与车辆不能进入现场。5、动火前对储罐内与作业区域的气体与动火环境进行检测，合格后得到指令再动火。超过1小时后应对气体浓度再次检测合格后才能动火。检测时施工单位与建设单位项H经理与相关平安人员参与。6、在有限空间(包括操作坑内)动火设专人监护。7、施工时配备MF8型灭火器10具，灭火器要有专人限制。8、动火现场必需做到人走火灭，确保平安。9、全部施匚人员必需按本工种平安操作规程进行操作，不得违章作业。10、参与动火作业的焊工、电工、起重工等工种持证上岗，穿戴好劳保用品。1】、动火作业人员遵守生产单位的动火作业平安制度，严格执行动火报告没批准不动火，没有接到动火指令不动火，动火作业负责人、监督人、监护人不到场不动火，平安措施不落实不动火。12、施工人员不得动用生产流程，山生产单位人员操作。13、动火前清除作业范用内5米的易燃物质。14、高处作业人员系好平安带，罐内施工时设专人进行罐内联络。15、电焊机外壳，必需接地良好，其电源的装拆应由电工进行。16、在罐内施焊时，罐体必需率转接地，通风良好，并应有人监护，严禁向罐内输入辄气。17、罐内工艺结构吊装时，倒链应完好牢靠，吊件下方禁止站人，管子就位卡牢后，方可松倒链,18、对生产单位管理人员的平安要求：(1)应主动协作施工单位，做好平安打算工作，预防突发事务发生。(2)对动火油罐进行确认，并在动火前完成打算工作且关闭相应阀门。(3)若相应阀门有关闭不严的状况，要提前通知施工单位，防止发生事故。(4)生产单位人员倒换流程完毕后，对有关网门应挂牌标明，派专人看管，防止误操作。五、应急9(案1、报瞥和通讯1.1发觉或得知事故现象的人员马上向应急办公室或现场管理人员报警。1.2应急办公室或现场管理人员接到报警后，依据预案通知应急领导小组，并通知各专业队，火速赶赴现场。1.3应急领导小组成员依据事故类别快速向公司主管产安、生产等部门报告。14应急领导小组依据事故险情的反馈，确定应急行勖级别，明确对外求援的范围。1.5 应急通讯蛆开拓应急专用线路，确保通讯畅通。1.6 内部报警时应明确下列内容：a事故发生时间、地点、当地环境、影响范用内的设施、人员与财产状况；b.事故类型：火灾爆炸等；C,报瞥人的姓名和电话；d现场组织人与目前的资源；e.现场抢险救助的组织状况；£必要时的救济。2、火灾事故应急行动2.1 发觉火情的人快
