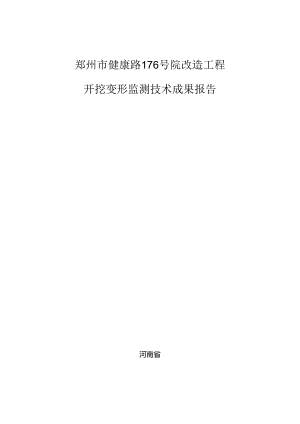

郑州市健康路176号院改造工程开挖变形监测技术成果报告河南省二。一。年十二月郑州市健康路176号院改造工程开挖变形监测技术成果报告资质等级：工程勘察综合类甲级证书编号：1601Q4-kj批准:审核:校对:项目负责:报告编写:二。一。年十二月第一章XS概况-4-其次章监测依据及内容-4-2.1 监测的目的：-4-2.2 监测的依据：-4-2.3 监测内容-4-第三章监测精度及仪器选押-5-3.1 精度要求-5-3.2 仪器选择-5-3.3 限制点的布设-7-第四章监测点的布设及监窝方法-7-4.1 闹护桩顶水平位移、整向位移监测点的布设及监测-7-4.2 周边道路沉降监测点的布设及监测-8-4.3 周边建筑物沉降监测点的布设及监测-9-4.4 周边地表沉降监测点的布设及监测-10-4.5 土体深层位移监测（测斜）-10-4.6 锚索应力监测点的布设及监测-12-4.7 地下水位监测点的布设及监测-14-4.8 监测报警值和监测频率-15-第五章监测成果表-16-5围护桩顶水平位移、竖向位移监测-16-5.2 周边地表、道路及建筑物沉降监测-18-5.3 周边水位监测-22-5.4 锚索应力改变趋势-23-5.5 土体深层位移（测斜）监测-25-第六章监测结论-26-第一章工程概况工程名称：健康路176号院改造工程工程地点：健康路与同乐路西北角本工程基坑长约125m,宽约90m,基坑开挖深度约为11.m(局部最深处I3m>.基坑东面为4栋7层的家属楼，南(W为省体保健中心和训练馆，西临黄河南街，北面距建筑物相对较远，周边环境较困难,支护采纳/桩锚加土钉墙的结构形式，基坑平安等级为一级.其次章监测依据及内容2.1 监濡的目的：具体包括以下几点：1 .将监测数据与预料值相比较以推断前一步施工工艺和施工参数是否符合预期要求,以确定和优化下一步的施工参数，做好信息化施工。2 .将现场监测结果反馈优化设计，使支护结构设计达到确保平安、经济合理、施工快捷的目的。3 .将现场监测的结果与理论预料值相比较，用反分析法导出更接近实际的理论公式，用以指导工程施工。2.2 监渊的依据：1、6健康路176号院基坑监测招标文件：2、£建筑基坑支护技术规程(JGJ120-99)；3、g建筑变形测量规范3(JGJ/T8-2007)；4、&工程测量规范3(GB50026-93)；5、建筑地基基础设计规范3(GB50007-2002)；6、£建筑地基基础工程施工质量验收规范(GB50202-2002)；7、£建筑基坑工程技术规范(YB9258-97)；8、E建筑基坑工程监测技术规范B(GB50497-2009)；2.3 监测内容本基坑侧壁平安等级为一级，依据£建筑基坑工程监测技术规范(CB504972009）规定，基坑工程监测项目的选择，应在充分考虑工程水文地质条件、基坑工程平安等级、支护结构特点及变形限制要求的基础匕号虑该工程特点，确定监测项目如下（布点详见郑州市健康路176号院监测点布置图）：（1）围护桩顶竖向位移监测；（2）围护林顶水平位移监测；（3）锚索应力监测：（4）地下水位监测：（5）周边地表沉降监测1.1 周边道路沉降监测1.2 周边建筑物沉降监测1.3 上体深层位移（测斜）第三章监测精度及仪器选择3.1 精度要求在监测工作中，监测精度满以下要求：I、嬴程采纳国家二级水准测量，进行闭合路途或来回观测“依据要求水准测量观测点测站高差中误差精度为iO5mm.2、测斜仪的系统精度不宜低于O.25mnUm,那别率不宜低于O.O2mm/5OOmm。3、平面位移监测精度不大于Imrm4、观测前对水准仪进行“i”角检测，其“i”角小于15”即符合规范规定要求。每次观测的高程中误差均小±O5mm.3.2 仪器选择本项目投入仪器设备见表31：表3-1运用仪器设备一览表序号仪舞名称数公精度I苏州一光DS05水准仪1台±().5nm2南方NTS-352全站仪1台2nn+2pm.±2"3测读计1台2锢钢水准标尺2把±().O2mm3测斜仪1台±0.1nun4水位计1台±1.mm5卡尺I把±1.mm6办公电脑I台7打印机1台仪器设备选用水准测量用苏州一光DS05水准仪协作精密钿刚水准尺，其标称精度为:±0.5m11u图3-1苏州一光DSO5水准仪平面限制点测证采纳南方NTS-352全站仪.其标称精度为:测距2mm+2pp111.测角2"o图3-2南方NTS-352全站仪限制精度的要求1,水准限制网按国家二级水准要求进行，各项技术指标如下:等级读数基辅差测站高差中误差路途闭合差备注二级水准土0.3mm±0.5mm±2-Jimm1.为公里数2、平面限制网采纳工程测量规范二级导线，其各项技术指标如下:等级测一中误差边长中误差二级导线8"I/20000在测量过程中固定观测人员和仪潺，测量成果必需严格平差3.3 限制点的布设为保证全部监测工作的统一，提卷监测数据的精度，使监测工作有效的指导挖个基坑施工，本次监测工作采纳有整体到局部的原则。即首先布设统一的监测限制网，再在此基础上布设监测点（扎）.（布点详见郑州市健.康路176号院监测点布置图）。监测限制网主要用于建筑物沉降、立柱沉降、困护增顶的位移、基坑周边地表沉降、地下水位、围护墙体变形监测、深丛士体测斜等方面的监测,监测限制网分两部分：1、水准限制网：用于各竖向位移监测项目（即沉降监测）的高程限制基准：2.平面限制网：用丁各水平位移监测项目平面限制基准，水准限制点布设9个，编号为O1.-O9。建立闭合环与施工高程限制点，每个月联测次。平面限制点布设4个，编号为PIP4.限制区域为整个监测区，为使测距、测角误差在横、纵坐标上匀称分布，网形为闭合导线网，引IW外方向为施工用平面限制网.点位设在稳定、平安的地方，通常在地面埋设钢钉点，顶上刻划“+”字。第四章监测点的布设及监测方法4.1 围护桩顶水平位移、竖向位移监涌点的布设及监流监测目的：在基坑开挖、支护结构施工中,依据用护桩顶部的水平、竖向位移的位移后,为用护桩体水平及嗓向检定性供应依据。布点原则：监测点沿围护桩周边布置，在围护桩周边中部、阳角处布置监测点。监测点间距不大于20m,每边监测点数目不少于3个。监测点设置在冠梁上。测点布设：在基坑冠梁上布设一组测点，共21个测点，编号SIS2I（布点详见郑州市健康路176号院监测点布设图）。埋设方法I将顶端划“十”字的钢筋埋入冠梁中，用混凝土固定，确保测点牢稔。监测方法：桩顶水平位移测域依据小角度法进行观测,在平行于基坑围护桩延长线上的平面限制点设工作站，取远方50米外位置稳定、成像清楚的永久性目标作固定后视方向，分别测出各个监测点相对后视的夹角，每次四测取平均值A.光电测距地处测站至监测点边长S。同一测点相邻两次测角差dD=Ai-A,从而计算出该点本次位移量，第一次位移量累加至当本次位移量既为该测点累计位移量。机顶竖向位移计算方法同周边道路沉降监测.4.2 周边道路沉降监涌点的布设及监涌监测目的，观测战坑开挖过程中周边道路竖向位移状况，驾驭该区域道路的稳定性，了解基坑施工对周边道路的影响,布设原则I道路及地表沉降测点按监测方案在受施工影响的地表设W.0测点间距为2550m。测点布设：在基坑周边道路黄河南街布设一组沉降监测点。共布设6个测点，编号为DID6（布点详见郑州市健康路176号院监测点布四图）。埋设方法：为爱护测点不受碾压影响，道路及地表沉降测点标记采纳窖井测点形式，采纳人工开挖或钻具成孔的方式进行埋设，要求穿透硬质路面“测点加爱护盖，孔径不得小于50mm,道路、地表沉降监测测点应埋设平整，防止由于凹凸不平影响人员及车辆通行，同时，测点埋设稳固，做好清楚标记,便利保存。图4-1道路、地表测点埋设形式图监测方法：周边道路沉降依据国家二等水准要求观测。以水准限制点为基准，从高程限制网引入高程，固定测站进行闭合或者附合线路测量，进行平差并计算各测点高程，并与初始值比较，计算累许改变地，与上次高程比较注算本次改变量。4.3 周边建筑物沉降监濡点的布设及监测监测目的，观测基坑在开挖过程中周边建筑物的竖向变形状况，驾驭该区域建筑物的稔定性，解基坑施工对周边建筑物的影响“测点布设：在邻近基坑建筑物的四角、中部,分别布置观测点。本项目共布设64个测点，编号AIAI0B1.-BIOxE1-E4,F）-F10,GI-G10,H1.-HIO.K1K1（）（布点详见郑州市健康路176号院监测点布置图）。埋设方法：将“1.”型钢筋植入建筑物墙体内。（如图4-2所示）图4-2周边建筑物测点埋设形式图监冽方法：同周边道路沉降监测.4.4 周边地赛沉降监涌点的布设及监涌监测目的：观测基坑开挖过程中周边地表蜕向变形状况，驾驭基坑施工对周边地表的影晌。布设原则，同周边道路沉降监测窝点布设：在基坑外沿基坑周边布设一组地表沉降监测点.共布设一组，编号为C2C7（布点详见郑州市健康路176号院监测点布置图）。埋设方法：同周边道路沉降监测。监冽方法：同周边道路沉降监测“4.5 土体深层位移监濡（测斛）监测目的，土体深层位移变形通过预埋在基坑周边的测斜孔进行监测，主要了解随基坑开挖深度的增加，±体不同深度的水平位移改变状况。布设原则，在堪坑阳角、中部钻孔后分别布司，孔间距2050米，本监测项目共布设11个测点，编号为CXI-CXU(布点详见郑州市健康路176号院监测点布置图)。埋设方法：测斜管的埋设方法如F：.（八）钻孔：孔深大于所测围护结构的深度5IOm,孔径比所选的测斜管大510cm.在土质较差地层钻孔时应用泥浆护壁。(b)接管：钻孔作业的同时，在地表将测斜管用专用束节连接好，并对接缝处进行密封处理.(c)下管：钻孔结束后立刻揩测斜管沉入孔中，然后在管内充溢清水，以克服浮力。下管时肯定要对好槽口。(d)封孔：测斜管放到位后，在测斜管与钻孔空隙内填入细砂或水泥和膨润土拌和的灰浆，其协作比取决于土层的物理力学性能和地质状况。刚埋设完几天内，孔内充填物会固结下沉因此要刚好补充保持其高出孔口。(c)爱护：基坑施工阶段是测斜管最简单受到损坏阶段，假如爱护不当将前功尽弃。因此必需与施工单位协调好，派专人看护测斜管，以防被破坏。测斜管管口一般r出圈梁面20Cm左右，四周砌设爱护井，以免遭遇损坏.监测方法：测斜管应在工程开挖前1530d埋设完毕，在开挖前的35天内夏测23次.待测斜管处于稳定状态后，取其平均值作为初始值，起先正式测试工作.每次监测时，将探头导轮对准与所测位移方向一样的槽口，缓缓放至管底.待探头与管内深度基本样、显示仪读数稳定后起先监测。般以管口作为确定测点位出的基准点，每次测试时管口基准点必需是同一位置，按探头电缆上的刻度分划，均速提升。每隔50Omm读数一次，并做记录。待探头提升至管口处，旋转180。后，再按上述方法测量，以消退测斜仪自身的误差。图4-3
