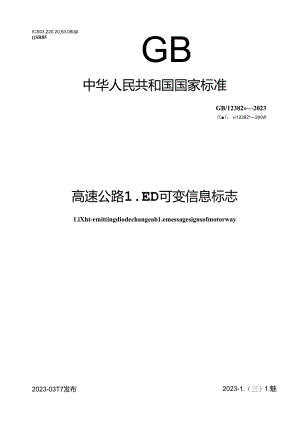

ICS03.220.20;93.080j0(SR85GB中华人民共和国国家标准GB/12382»2023代(；»/12382*2(KW高速公路1.ED可变信息标志1.iXht-emittingdiodechangeab1.emessagesignsofmotorway2023-03T7发布2023-1.（三）1.魅国家市场监督管理总局好希国家标准化管理委员会发布目次前方I1范因12规范性引用文件13术语和定义24分类、组成与型号35技术要求46试蛤方法127检验规则188就、包装、运输和贮存20附录A（规范性）数据交换格式22日文献38本文件按照GB,TI.I-2O2O£标准化工作导期第1部分；标准化文件的结构和起草规则？的规定起草。本文件代甘GB,T238282009*高速公路1.ED可变信息标志与GBrr238282（X）9相比,除结构调整和彘辑性改动外,主要技术变化如下：a）增加1.1.ED可变信息标志”“1.ED屏体”和“偏差角”术语和定义（见3.1、3.3和3.6）;b）删除了“法线光轴”和“设计亮度”术语和定义（见2009年版的3.3和3.8）：C）更改了高速公路1.ED可变信息标志的分类（见4.1.2009年版的4.1）：d）更改了高速公路1.ED可变信息标志的型号（见4.3,2009年版的（3）:e）更改了产品适用的环境温度划分（见5.1.3,2009年版的5.1.3）:0更改了发光二极管半强角的技术要求（见5.2,2、5.2.3,2009年版的5.2.2、5.2.3）：g）更改了控制箱的外观质成要求（%5.-1.4,2009年板的5.4.4）:10增加了“光度性能”的技术要求和试验方法（见5.5和6.5）:i）删除f-机亮色度性能”的技术要求（见2009年版的5.5.1）;j）更改了“彩色图形标志”亮度等级的要求（见56.3,2009年版的5.5.4）;k）更改了“视认角”的技术要求（见5.7.1,2009年版的5.6.I）：D增加了“能耗要求”的技术要求和试验方法（见5.8和6.8）;m）增加了“接触电源”的技术要求和试骁方法（见5.9.5和6.9.6）：n）增加了“电感灰杵性”的技术要求和试验方法（见5.11和6.ID;o）更改了“通信接口与规程”的技术要求和试脸方法（见5.13和6.13,2009年版的5.9和6.10）;P）增加了“耐低温工作性能”“耐高温工作性能”和“耐湿热工作件能”的技术要求和试验方法（见&14.1,5.14.3、5.14.4,6.I1.kGM«3和&M4）;q）酬除了“耐高温性能”和“耐湿热性能”的技术要求和试验方法（见2009年版的5.10.2、5.10.3.6.11. 2和6.11.3）；D更改了“自检功能”和“调光功能”的技术要求（见5.16.4和5.16.5,2009年版的5.12.4和5.12.5）;S）增加了“本地存Wi功能”的技术要求（见5.16.6）;t）增加了“信息安全”的技术要求和试验方法（见517和6.17）;u）更改了“外观质坡”的试验方法（见6.4,2009年版的6.4）;V）更改了“像素发光颜色”的试验方法（见&6.2,2009年版的6.6.2）;）增加了“自检功能”和"调光功能"的试验方法（见6.16.2和6.16.3）;X）增加了“数据交换格式”的要求（见附录A）.谛注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的货任。本文件由全国交通工程设施（公路）标准化技术委员会（SAC“C223）提出并归口。本文件起草电位：中路高科交通检测检验认证彳!限公司、交通运输部公路科学研究所、国家交通安全设脩质量检验检测中心、上海三思电子工程有限公司、招商新智科技有限公司、深圳市显科科技有限公司、国家信息中心、深圳市电明科技股份有限公司.本文件主要起草人：杨勇、朱f悔、阳晓辰、3湍江成、文蟋飞、李M陈建、陈永刚、唐小红、何站棺、陈旺松、王云峰、向朋、王兆明、金存辉-本文件于2009年首次发布，本次为第一次修订.高速公路1.ED可变信息标志1题本文件规定了高速公路发光二极管（IE）可变信息标志的分类'缎成与型号、技术要求、试脸方法、检验规则，以及标忐、包装、运输和肥：存。本文件适用于高速公路1.ED可变信息标志的生产、使用和检验.2榭e性引用文件卜列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件.GBT191包装储运图示标志GB.T2312信息交换用汉字编码字符集基本集GB"2423.1电工电子产品环境试验第2部分：试验方法试验A:低温GB.T2423.2电工电子产品环境试验第2部分：试脸方法试脸B:高温GB/T2423.3环境试验第2部分r试脸方法试验Cab:怛定湿热试舱GB/T2423.10环境试聆第2部分：试脸方法试验Fc:振动（正弦）GBfF2423.17电工电子产品讣境试验第2部分：试验方法试验Ka:盐劣GB/T2423.22环境试验第2部分：试验方法试验N:温度变化GB-T3681.1取料太阳辐射暴露试验方法第1部分：总则GB,T42082017外壳防护等级（IP代码）GB4943.1音视频、信息技术和通信技术设备第1部分：安全要求Girr5080.7设备可维性试脸恒定失效率假设卜的失效率与平均无故障时间的脸证试脸方案GB5768.2道路交通标志和标纹笫2茄分：道珞交通标志GB.T9254.2信息技术设备、多媒体设备和接收机电磁兼容第2部分：抗扰度要求GB"11460信息技术汉字字型要求和检测方法GB/T17626.2电随兼容试验和测地技术密电放电抗扰度试验GB.T17626.3电磁藕容试验和测盘技术射频电磁场辎射抗扰度试验GB“17626.4电磁兼容试验和测纸技术电快速瞬变脉冲群抗扰度试验GB,T18802.11低压电涌保护器（SPD）第U部分：低压电源系统的电涌保护器件能要求和试验方法GB"34428.1高速公路监控设施通信规程第1陆分：通用规程GB/T34428.3高速公路监控设雁通信规程第3部分：1.ED可变信息标志GB35114公共安全视频监控联网信息安全技术要求SJ.T11141发光二极管（1.ED）显示屏通用规范IEEE802.3-2018信息技术系统可的通信和信息交换局域网和城域网特定要求第3部分：基于冲突检测的我波侦听多路访问(CSMA,CD)存取方法和物理层规范I1.nfCrmationtcchno*ogy-Te1.eciHnmunica1.ionsandinformationexchangebetweensystems-1.oca1.andmetropo1.itanareanetworks一SpecificrequirementPart3:Carriersensemu1.tip1.eaccesswithco1.1.isiondetection(CSMVCD)a<xessmethodandphysica1.1.ayerspecifications!3Srr11mi界定的以及下列术语和定义适用于本文件.3.11.ED可变信息标志I.EI）i,hanj：Rib1.emessagesigns全屏以1.ED为发光单元，可通过自动或手动控制在显示屏上变换不同交通信息的设备.3.2ft*pixe1.IED可变信息标志的最小成像单元.331.ED屏体1.EDPaiW1.II1.个或若干个显示模组拼接而成，可由显示控制系统进行控制，完成画面显示。来源：SiT1114120173.23.41索点间距Artpitdi相邻像索间的中心距.34ha1.f-i11t三ityang1.e取粒1.ED的发光就度为其最大发光就度一半时的测破光轴与最大发光强度测砧光轴的最小夹角o3.6偏差角ang1.eofdef1.cttion单粒1.ED奴大发光强度的测电光轴与法向光轴之间的夹角。3.7视UAvieringang1.e观察者（正常人,济正视力1.0以上）在环境照度大于500001.x的咕天、太阳光正面照射标志面的条件下，偏志标志面法线方向后，在规定扪离内仍镀正确认读标志内容的最大偏离角度.35staticCiistkejddiingdistaKe观察者（正常人，矫正视力1.0以上）布M境照度大于5000O1.X的晒天、太阳光正面照射标志面的条件下，在规定的视认角内，能帔正确认读标志内容的蚣大距离，动态视队13.9dynamicdistinguishingdistance观察者（正常人，诉正视力1.O以上）在环境照度大于SooOo1.X的暗天、太阳光正面照射标志面的条件下，当车速为120knh时，在规定的视认角内，能的正确认识标志内容的最大距岗.4缀、IaJf1.4.1 分类41.I高速公路1.ED可变信兄标忐按用途分为图形和文字两种。4.1.2高速公路1.ED可变恰息标志按支掠方式分为门架式、处竹式、柱式和处挂式四种.4.13高速公路1.ED可变信息标志按环境溟度适用等级分为SI型、S2型、A型、B型、C型、J型六种.4.1.4高速公路1.ED可变佶息标志按1.ED封装方式分为直插式和贴片式两种.4.2血高速公路1.ED可变信息标志由1.ED屏体、电源、控制器、外壳、机架等殂成（见图D,其中1.ED屏体由发光矩阵、控制电路、支撑底板等构成，网I序号说11.ED屏体：2电源：3S三:4机架5正名S1高速公1.ed可变Iir的志组成示图4.3型号43.1.i速公路1.ED可变信息标志产品型号应由产从代号、解体有效高度、用途分类、像素点间距、环境温度适应等级、设计顺序号等组成.4.3.2 生产企业可将本企业注册商标或企业代号冠于产品型号之前.4.3.3 高速公路1.ED可变信息标志产品型号表示见图2KXB-设计M阱号，用位阿拉的数字表示环蝌财½等级：柢1.3像素点间用：川阿拄伯数字标，单位为名米(mm)一用途分类：P图形，T文字一咻4像眼川两位阿拉伯数字表示，单位Q1.m产品代号：可傻)信C&)标汉语拼音首写字母后图2闻X公路1.ED可变值息标玄产品型号制有效高度1.Om.像南间距16mm.环境溟度适应等级为55C'45C的图形可变信息标志,其型号表示为KXB-IO-P-IfrC1.5技术要求5.1 蜥轴5.1.1 安装环境：户外。5.1.2 相对湿度：不大于98%.5.1.3 环境温度及适用等级如下： SI型：-5C'+70*C; S2型：-5,C>55'C;一A型：-20C+55C; B型：-40eC+5(C; C型：-55'¼5C:J型：-55C+85C。5.2 材料5.2.1 产品的外壳、机架等结构件在保证结构稳定的条件F，宜采用轻质材料，以减少产品臼身的质量.5.2.2 像素由宜插式1.ED俎成时，单粒1.ED在额定电流时的法向发光强度、半强角和偏龙角应符合表1的要求。«1亶搞式1.ED法向发光强度、半和假圜«技术襄求IFD类别I类11类川美法向发光强收med红色N90WIO(KI3(XKI绿色5
