GB8809塑料薄膜抗摆锤冲击试验方法.docx

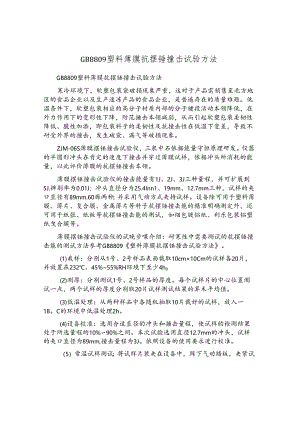

GB8809塑料薄膜抗摆锤撞击试验方法GB8809塑料薄膜抗摆锤撞击试脸方法寒冷环境下，软塑包装袋破损现象严重，这对于产品需销售至北方地区的食品企业以及生产速冻产品的食品企业，是普遍存在的质量难题。低温条件下，软塑包装相应的高分子材质内部的分子键段活动本领降低，在外力作用下的变形性下降，防范捶击本领减弱，从而引起软塑包装柔韧性降低、脆性加添，即包装料子的柔韧性及抗撞击性在低温下变差，导致不耐受外界的撞击，发生破袋、漏气等破损现象。ZJM-06S薄膜摆锤撞击试验仪，三泉中石依据能量守恒原理研发。仪器的半圆形冲头在肯定的速度下撞击并穿过薄膜试样，依据冲头所消耗的能量，以此评价薄膜的抗摆锤撞击本领。薄膜摆锤撞击试验仪的撞击能量有1J、2J、3J三种量程，并可扩展到5J,辨别率为0.01J；冲头直径分为25.4Inn1、19mm、12.7mm三种，试样的夹口直径有89mm.60廊两种；并采用气动方式夹持试样。设备除可用于塑料薄膜、薄片、复合膜、金属薄片等料子抗摆锤撞击能的精准明确测定外，还可用于纸张、纸板等抗摆锤撞击能的测试，如烟包镀铝纸、利乐包装铝塑纸曳合膜等。薄膜摆锤撞击试验仪的试晚步喋介绍：耐寒性中需要测试的抗摆锤撞击能的测试方法参考GB8809塑料薄膜抗摆锤撞击试验方法。(1)栽样：分别从1号、2号样品表面裁取10cm×10Cm的试样各20片，并放置在232、45%55%RH环境下至少4h0(2)测厚：分别测试1号、2号样品的厚度。每个试样片的中心位置测试一点，两个试样的厚度分别取20片试样测试结果的算术平均值。(3)低温处理：从两种样品中各随机抽取10片裁好的试样，放入一18。C的环境中低温处理2h。(4)设备校准：选用合适直径的冲头和捶击量程，使试样的检测结果处于所选量程的10%90%之间。本次试脸选用直径12.7mm的冲头，试样的夹口直径为89mm,撞击量程为3J。依照设备的使用要求进行校准。（5）常温试样测试：将试样片装夹在设备中，踩下气动踏板，夹紧试样。点击试验选项，冲头落下，撞击试样，设备自动显示试样的测试结果。重复该操作，直至1号、2号样品中未经低温处理的10片试样均测试完毕。（6）低温处理试样测试：试样低温处理完毕后，取出，依照（5）中的步骤进行测试。GB8809塑料薄膜抗摆锤撞击试脸方法
