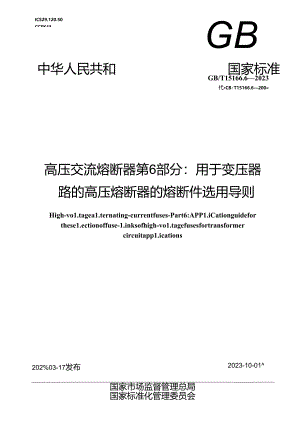

ICS29.120.50CCSK43GB中华人民共和国家标准GB/T15166.62023代CBT15166.6200«高压交流熔断器第6部分：用于变压器路的高压熔断器的熔断件选用导则High-vo1.tagea1.ternating-currentfuses-Part6:APP1.iCationguideforthese1.ectionoffuse-1.inksofhigh-vo1.tagefusesfortransformercircuitapp1.ications2023-10-01202%03-17发布国家市场监督管理总局国家标准化管理委员会前吉I1.1.引言INI范围2规范性引用文件3术语和定义4海略曙5限流焙断器5.1 基本原则5.2 焙断件的时间-电漉特性5.3 额定电压5.4 额定电流5.5 额定域小开断电流5.6 用于组合电器或与其他开关装置联合的后备熔断器6喷射烙断零6.1 基本要求6.2 系统条件56.3 时间-电液特性56.4 颔定电压56.5 额定电流56.6 颔定城大开断电流67限流熔断器与喷射熔断器的联合67.)概述67.2 基本配合原则67.3 匹配熔化配合77.4 时间-电流曲线交叉配合97.5 预防对后备焰断甥的损坏97.6 后备限流熔断器的过载保护1()参考文献12图I与高压/低压变压器回路保护相关的特性2图2匹配熔化S1合的例子7图3时间-电流交叉配合的例子8图4熔断器“无损坏”裕度IO-J1.JU刖百本文件按照GB,T1.1-202（）d标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草.木文件是GBT15166E高压交流熔断器3的第6部分。GBT15166己经发布了以下部分：第1部分：术语： 第2部分：限流熔断器： 第3部分：喷射熔断器： 第1部分：并联电容器外保护用熔断器； 第5部分：用于电动机网路的高压熔断器的塔断件选用导则：笫6部分：用于变压器回路的高压熔断器的塔断件选用导则.本文件代咨GB,TI5166.6-2OOSW存压交流塔断器第6部分：用干变压器回路的商压熔断器的端断件选用导则9.与GWr15166.6-2008相比,除结构调整和湘辑性改动外,主要技术变化如F：一增加了适用于变压器回路的熔断件类型（见第I章）：埴加了用变压器回路的喷射焰断器的熔断件选用导则（见第5堂）：增加J'用于变压器回跖的双流熔断器和喷射熔断器联合的选用导则（见第6章）,请注益本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的员任。本文件由中国电器工业工会提出。本文件由全国熔断器标准化技术委员会（SAGTC阿）归口.本文件起草单位：西安高压电器研究院股份有限公司、库柏电子科技（上海）有限公司、上海南华兰陵电气有限公司、施耐德电气（中国）有限公司、日升矣团有限公司、国网辽Ip省电力有限公司电力科学研究院、国网河北省电力有限公司电力科学研究院、国网淅江省电力有限公司电力科学研究院、宁波舜利高压开美科技有限公司、山东泰开智能配电有限公司、浙江八达电子仪表有限公司时通电气分公司、江东金具设备有限公诃、上海电气输配电试船中心有限公司、西安交通大学、中国电力科学研究院有限公司、伊顿电气有限公司、红光电气集团有限公司、忌兴卓达电气科技有限公司、正泰电气股份有限公司、浙江民源高压电器有限公司.本文件主要起草人：J（m、田恩文、利鸿、课蒸、雷小接、颐丘工王飞鸣、谢瑞涛、庞先海、谢成、觇龙福、任晓东、叫柯新、李晓东、乐三样、丘伟锋、羞了元、#1£远、冯英、孔祥军、陈洪飞、史宏伟、范广隹、陈伟卫、沈杰、崔睇、嘱驿.侬国本文件及其所代替文件的历次版本发布情况为：1994年首次发布为GBT15166.21994：一2008年第一次修订时从GBT1SI66.219%中分离成为GB,T15166.62（X）8;本次为笫二次修订。高压交流培断器产M广泛应用于我国标称电压3kv及以上的发输配电系统和厂矿企业、居民小区中，并作为戏路及电动机、变压器、熔断器等设备的保护装？1.在这方面，我国已经建立f支掾鬲压交流熔断器产品的GBjT15166系列国家标准体系.GB<15166后在丽立适用于高压交流熔断器设计、额定值、试流及特殊使用场合选型的准则,拟由8个部分构成.第I部分：术语。目的在于为体系内的标准提供通用的术语。一第2部分：限流熔断器，目的在于为高压交流限流熔断器提出规范的要求。一第3部分：喷射熔断岩。目的在干为高乐交流嗔射焰断寄提出规范的要求第4部分：井联电容器外保护用熔断器1目的在于为并联电容器外保护用熔断这一特殊工况提出专门的附加要求。一第5部分：用于电动机回路的高压熔断器的焙断件选用导则。目的在于为保护电动机回路用熔断器这一特殊工况提出专门的附加要求。-第6部分:用于变压甥回路的高压熔断器的熔断件选用导则.目的在于为保护变压器I可路用熔断器这一特殊工况提出专门的附加要求.一第7部分：用于电压互感器的高压熔断器的焙断件选用导则.目的在于为保护电压互感器用熔断器这一特殊工况提出专门的附加要求。第8部分：教程及应用导则,目的在于为不同运行工况下熔断器的选盘做出指!九IV高压交流熔断器第6部分：用于变压器回路的高压熔断器的熔断件选用导则本文件给出了用于变压器回路中的高压熔断器的烙断件和其他元件配合的基本原则,以及根据其弧前时间-电流特性和其他额定值选用这类熔断件的导则.本文件适用于变压器回路并符合GB.T15166.22008和GB.T15166.32023的尚压交流熔断器的熔断件。本文件涉及的熔断器有：限流熔断器、喷射熔断器以及它们的组合，2加£性引用文件E列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款,其中,注日期的引用文件,仪该日期对应的版本适用于本文件：不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。GRT14808-2016高压交流接触器、基于接触海的控制器及电动机起动GB-T15166.22008而乐交流塔断器第2部分：限流熔断器GB"15166.3-2023高压交流熔断器第3部分：喷射熔断器GBT16926-2009高压交流负荷开关-熔断器组合电器3本文件没有施耍界定的术语和定义,网缩略语适用于本文件。TCC:时间-电流特性曲缆TiInecurremcharacteristic）TRV:瞬态恢亚电压（TmnSiCntrecoveryvo1.tage）5RQBMI5.1 三*M图1所示为个包括高压熔断件（或熔断件组）、变瓜器以及可能的电源侧和负裁侧保护装置在内的典型的变压器应用。首先根据其特定工况选挂变压器，从而确定变压器额定电流的值以及可允许的过我电流的值（如适用），并且推断涌流的值.然后选择高压熔断售（多个）对W1.路提供最佳的保护.熔断件的选取参考图1并考虑下列因素.a）一次的高压熔断件的最小弧前时间-电流特性位于决定变压器涌流特性的点A的着恻，为了实用的目的,变压器涌流可采用变压器额定电流的12倍左右、持续0.1s,b一次测高出烙断件的额定电流需要超过变压湍的额定电流：D电流足够大，以允许运行条件下变压器的过我（见GBjT1094.72008和GB，T1094.12-2013）;2）安装在外壳中的培断件（多个）有更大的电流，以确保不超过规定的熔断件温度限也，从而保证过高的熔体温度不会导致熔断者过H动作：3更大的电流.其环境空气温便可能超过GB门.15166.2-2（X）8的2.2规定的低。C）一次侧高压焰断件的瓠雨电流在熔断器时间-电流特性的IOS区间内尽可能低，以保证变压器得到最大的保护。d为了使一次仰和：次侧的熔断件或负我侧的其他保护装置间更好的配合，一次侧的时间-电波特性（最小以前）和二次侧的装置特性（最大动作乂按照变比折算到一次侧）的交点B需要出现在比二次侧保护装置的最大负载例故障电流更大的电漉伯上.最后，如果发现没有达到预期的配合程度，则可IR新板杳电源侧过流保护装置的选捕或设置，问村地，为了相同的原因，二次例熔断件（多个）的最大颔定伯可能需要降低.Msswry4?看W1«-n出>««£达*«-«m1.aim.SM<*s4期电薄91与离国绰田蛆.回路保T相关的特性5.2用于变压器网路中的压交流馅断器的熔断件的时间-电流特性应具有以下特征.a）0.1S区间内相对较高的动作电流，以耐受变压器的涌流并提供与二次侧保护装凫（如果袋有）的良好配合.b）在IOS区间内具有相对较低的动作电流,以：1）确保快速清除变压器的绕组故障、二次侧故障以及（适用时）一次侧接地故障；2）提供与上游过电流保护装置（电源侧）的良好配合.因此，变压器回路中的熔断件弧解时间-电流特性应在以卜范树内：In'I,<6,满足条件b）;10.1 I7（I1./100）0.25.满足条件a）,其中，所有的电流值的单位为安培（八）,I,是熔断件的额定电流：In和I。分别是对应于IOS和0.1$的弧前电流，该电流用平均值衣示且带有GB/TJ5166.2-2008的4.I1.中规定的公差.引入（1/00口25毡考虑到接近短时区域时熔断件的弧前时间-电流特性具有分散他用的事实.5.3 f1.½S限流熔阍件的动作电汽M值电弧电用在GB,T66.2-2008中规定,并且设置为一个不应使变压着或系统绝水平出现何他的（1%限流熔断落的额定电质要大于或等于所选电JR如果限流烙折器不能根据实际运行电压改变,或者枭用了内阻不明更换的熔断器的典型方案（见第7章，则焙断器按照与较低电压设置凡配的额定电流以及与较高电压设置四配的额定电压进行选择。在这种情况下，如果较低的电压小于熔断落额定电压的约5隗,应检变动作电压（适当调整以适应较低的系统电压）,以确保不会有系统绝缘击穿的何烟。此外，在两种电压下使用单限流熔断器，可能会影响其他的变压器保护要求，除"仪打算提供高电压短路保护。5.4 V½X用于变压器I可路保护的焙断件制造厂应根据变压器容量额定位给出坞断件额定电流的选则建议.在大多数情况下，由于需要根据时间-电流特性曲般（TCC）选和爆断器旦要满足5.2的要求，熔断件的额定电流应明显高于变压器的额定电流.注：现有的选里去通常不包含网F关设符的H,需要考虑回路的各种组件冷和热特性之间的变化和制造公差。5.5 小开备电流对于通过计算或运行经验忠知发生低故障水平的可能性很小的应用，可使用适用的后备烙断器.在这种情况下例于故障位于高压熔断器和低电压保护装置（多个）之间,行必要确定该烙断件的额定最小开断电流小于可能发生的最小高压故障电流。这是因为使用具有过需最小开断电流值的烙断件可能导致熔断件的破坏性故隙并随之造成投坏，对于通用熔断器，它们承受的过我电流不应切过使它们在Ih内焙化的电流.时于通过计算或经脸得出的，可能有非常低过我电流（即低于后备熔断器的G小开断电流）的应用，如果要求尔个熔断器，可使用通用或全范胭熔断器.后类修断器特别适用于过教电流低至熔断器最小熔化电流或者外充内安装的烙断潺偌要降低额定值的应用.府于所选用的焰新器,应桧杳通用熔断器的1h熔化电流（或最小开断电流，如果制造厂给出），和全范例熔断器的嫉小培化电流，以确定其不在所考虑的过电流值以上.
