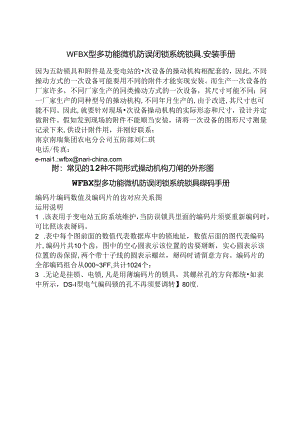

WFBX型多功能微机防误闭锁系统锁具.安装手册因为五防锁具和附件是及变电站的次设备的操动机构相配套的，因此,不同操动方式的一次设备可能要用不同的附件才能实现安装。而生产一次设备的厂家许多，不同厂家生产的同类操动方式的一次设备，其尺寸可能不同；同一厂家生产的同种型号的操动机构,不同年月生产的,由于改进,其尺寸也可能不同。因此,就要针对现场次设备操动机构的实际形态和尺寸，设计并定做附件。假如发到现场的附件不能顺当安装，请将一次设备的图形尺寸测量记录下来,供设计附件用，并刚好联系：南京南瑞集团农电分公司五防部刘仁琪电话/传真：e-mai1.:wfbxnari-附：常见的12种不同形式操动机构刀闸的外形图WFBX型多功能微机防误闭锁系统锁具磔码手册编码片编码数值及编码片的齿对应关系图运用说明1 .该表用于变电站五防系统维护，当防误锁具里面的编码片须要重新编码时，可比照该表掰码。2 .表中每个图前面的数值代表数据库中的锁地址，数值后面的图代表编码片,编码片共10个齿，图中的空心圆表示该位置的齿要掰断，实心圆表示该位置的齿保留,两个带十子线的圆表示螺丝，掰码时请留意方向。编码片的全部编码组合从0003FF,共计1024个；3 .无论是挂锁、电锁,凡是用薄编码片的锁具，其螺丝孔的方向都统如表中所示，DS-I型电气编码锁的孔不再须要调转】80度.
