DG_TJ 08-2100-2024 人工湿地水质净化技术标准（正式版）.docx

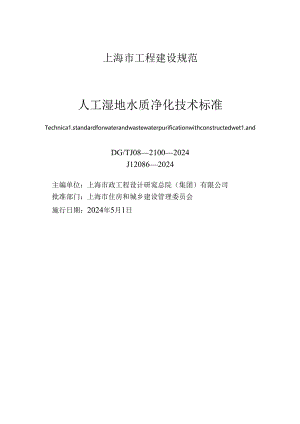

上海市工程建设规范人工湿地水质净化技术标准Technica1.standardforwaterandwastewaterpurificationwithconstructedwet1.andDG/TJ0821002024J120862024主编单位：上海市政工程设计研窕总院（集团）有限公司批准部门：上海市住房和城乡建设管理委员会施行日期：2024年5月1日同济大学出版社上海市住房和城乡建设管理委员会文件沪建标定（2023）576号上海市住房和城乡建设管理委员会关于批准人工湿地水质净化技术标准为上海市工程建设规范的通知各有关单位：由上海市政工程设计研究总院（集团）有限公司主编的人工湿地水质净化技术标准，经我委审核，现批准为上海市工程建设规范，统一编号为DG/TJ0821002024,自2024年5月1日起实施，原人工湿地污水处理技术规程（DG/TJ08-2100-2（H2）同时废止。本标准由上海市住房和城乡建设管理委员会负责管理，上海市政工程设计研究总院（集团）有限公司负责解释。上海市住房和城乡建设管理委员会2023年11月3日为推进上海市海绵城市建设、提升水环境质量、促进水资源利用，根据上海市住房和城乡建设管理委员会关于印发2021年上海市工程建设规范、建筑标准设计编制计划的通知（沪建标定（2020）771号）的要求，标准编制组对人工湿地的应用范围和运行效果进行广泛调查研究，认真总结技术发展和实践经验，对人工湿地污水处理技术规程DG/TJ0821002012进行全面修订。本标准主要内容有：总则；术语和符号；工艺流程选择；设计;施工和验收；运行和管理。本标准修订的主要技术内容有：根据人工湿地H前应用情况修改了适用范围，从处理原污水改为处理城镇污水处理厂（站）尾水、农田退水、受污染的雨水和微污染河湖水；在术语中补充了渗透系数，修改了表面CoDCr负荷等术语的定义；在工艺流程选择中，按照适用范围推荐工艺流程选择原则和不同预处理要求；在设计中，按适用范围补充了人工湿地设计水量要求，并相应修改了不同类型湿地的主要设计参数，补充了水平潜流和表面流人工湿地辅助充氧设计要求，补充了垂直潜流人工湿地的几何尺寸要求，更新了人工湿地植物种类和种植要求以及水生动物的种类和投放要求，更新了人工湿地填料种类，并补充了人工湿地填料的初始空隙率和防止填料堵塞的进出水设计要求，还新增了人工湿地景观设计要求；在施工和验收中补充了填料铺设的施工要求，细化了验收的内容；在运行和管理中，补充了水量水质检测、自动控制与信息化管理、应急和安全管理要求。各单位及相关人员在执行本标准过程中，如有意见和建议，请反馈至上海市绿化和市容管理局（地址：上海市胶州路768号；邮编：200040;E-mai1.:kjxxc）,上海市政工程设计研究总院（集团）有限公司（地址：上海市中山北二路901号；邮编：200092;E-mai1.:IiChUnjuSrnC）,上海市建筑建材业市场管理总站（地址:上海市小木桥路683号；邮编：200032;E-mai1.:shgcbz）,以供修订时参考。主编单位：上海市政工程设计研究总院（集团）有限公司参编单位：上海市政工程设计科学研究所有限公司上海市园林科学规划研究院上海水生科技股份有限公司上海同瑞环保工程有限公司上海市园林设计研究总院有限公司上海同济环境工程科技有限公司上海城市水资源开发利用国家工程中心有限公司同济大学主要起草人：张辰聂俊英李春鞠谭学军崔心红王丽卿徐后涛朱义唐利宗兵年李新建吉驰袁悦施震东丁方达张静晨顾敏燕柯杭陈华刘涛主要审查人：何池全崔长征李旭东杨凯商侃侃陆松柳卢峰上海市建筑建材业市场管理总站1总则12术语和符号22.1术语22.2符号33工艺流程选择44设计54.1 一般规定54.2 水平潜流人工湿地64.3 垂直潜流人工湿地114.4 表面流人工湿地134.5 防渗164.6 填料164.7 生物174.8 景观美化185施工和验收195.1施工195.2 启动和调试205.3 工程验收206运行和管理226.1 日常运行226.2 安全和应急管理23本标准用词说明25引用标准名录26标准上一版编制单位及人员信息27条文说明29Contents1 Genera1.provisions12 Termsandsymbo1.s22.1 Terms22.2 Symbo1.s33 Se1.ectionoff1.owchart44 Design54.1 Genera1.requirements54.2 Horizonta1.subsurfacef1.owconstructedwet1.anda(64.3 Vertica1.subsurfacef1.owconstructedwet1.and114.4 Freewatersurfaceconstructedwet1.and134.5 Seepageprevention164.6 Media164.7 Organism174.8 1.andscaping185 Constructionandacceptance195.1 Construction195.2 Commissioning205.3 Acceptance206 Operationandmanagement226.1 Routinemanagement226.2 Saftyandemergencymanagement23Exp1.anationofwordinginthisstandard251.istofquotedstandards26Standard-settingunitsandpersonne1.ofthepreviousversion27Exp1.anationofprovisions29.o.为推进上海市生态文明建设、提升水环境质量、促进水资源的可持续利用，规范人工湿地水质净化工程的建设和管理，提高工程质量，修订本标准。1.0.2本标准适用于处理城镇污水处理厂（站）尾水、农田退水、受污染雨水、微污染河湖水的人工湿地的设计、施工验收、运行和管理。1.0.3人工湿地的设计、施工验收、运行和管理，除应符合本标准的规定外，尚应符合国家、行业和本市现行有关标准的规定。2术语和符号2. 1术语2.1.1 表面流人工湿地freewatersurfaceconstructedwet1.and存在自由水面，进水以水平流方式从湿地的首端流至末端的人工湿地。2.1.2 水平潜流人工湿地horizonta1.subsurfacef1.owconstructedwet1.and无白由水面，进水以水平流方式从首端流至末端，且内部设置填料的人工湿地。2.1.3 垂直潜流人工湿地vertica1.subsurfacef1.owconstructedwet1.and进水以垂直流方式从湿地的顶部流至底部或者从底部流至顶部，且内部设置填料的人工湿地。2.1.4 人工湿地生物constructedwet1.andorganism人工湿地中具有污染物去除功能的微生物、植物和动物的总称。2.1.5 人工湿地填料substratesofconstructedwet1.and放置于人工湿地中，为水质净化提供过滤、阻截、吸附功能或为微生物提供附着生长表面的功能性介质材料。2.1.6 配水系统distributingsystem用于人工湿地均匀进水的设施，主要包括穿孔管、穿孔渠、穿孔墙和矩形堰等。2.1.7 集水系统co1.1.ectingsystem用于人工湿±1.均匀出水的设施，包括穿孔管、穿孔渠、穿孔墙-2=和矩形堰等。2.1.8 表面水力负荷hydrau1.icsurface1.oadingrate单位面积人工湿地在单位时间所处理的水量。2.1.9 表面Cc)DCr负荷CODcrsurface1.oadingrate单位面积人工湿地在单位时间所接受的CODCr量。2.1.10 水力停留时间hydrau1.icretentiontime所处理的水从进入人工湿地到流出人工湿地的平均时间。2.1.11 空隙率porosity充填填料堆积体积中，填料间空隙体积所占的百分比。2.1.12 渗透系数permeabi1.itycoefficient人工湿地填料单位水力梯度下的渗流流速。2.2符号A人工湿地面积；H8处理区的填料厚度；Ky填料渗透系数；1.人工湿地长度：n一一水力坡度；Q一进水流量；W-人工湿地宽度。3工艺流程选择3. 0.1人工湿地处理工艺流程应根据进水水质条件和出水水质要求，综合考虑各类型人工湿地的特点和工程用地等环境条件，通过技术经济比较后确定。3. 0.2人工湿地处理系统可由单一或多个类型组合而成，根据实际情况，可采用并联式、串联式或组合式。3. 0.3人工湿地应根据湿地类型和进水水质情况选择不同程度的预处理设施。当进水存在漂浮物时，宜设置格栅。预处理工艺设计应符合现行国家标准室外排水设计标准GB50014和城镇污水再生利用工程设计规范GB50335的有关规定。3. 0.4处理城镇污水处理厂(站)尾水时，在人工湿地前可不设置预处理设施。3. 0.5处理微污染河湖水时，可根据需要在人工湿地前设置格栅、沉淀、沉砂和过滤等预处理设施。3. 0.6处理受污染雨水时，在人工湿地前宜设置调蓄和沉淀等预处理设施，并应设置雨季超标雨水的超越和旱季补水措施。3. 0.7处理农田退水时，在人工湿地前宜设置调蓄和沉淀等预处理设施，宜设置旱季补水措施。3. 0.8人工湿地出水排入水体或再生利用前，宜根据实际需求设置充氧或消毒工艺，其设计应符合现行国家标准室外排水设计标准GB5(X)14和城镇污水再生利用工程设计规范GB50335的有关规定。4. 1一般规定4.1.1 人工湿地设计时应充分利用进水水压与原有地形，用地布局和高程设计宜与建造地点的地势相适应。当高程上不能避免超标降雨径流进入时，应设置超越通道和人工湿地防冲刷设施。4.1.2 人工湿地设计应包括池体设计、配水/集水系统设计、防渗设计、填料配置、生物配置和景观美化。4.1.3 人工湿地的设计水量应符合下列要求：1处理城镇污水处理厂（站）尾水时，设计水量应与需要处理的污水处理厂（站）出水量相适应。2处理微污染河湖水和农田退水时，设计水量应根据受纳水体的水质需求、可利用面积等因素确定。3处理受污染雨水时，设计水量应根据控制径流污染的水量、调蓄水量和水质提升目标确定。受污染雨水宜调蓄后处理，人工湿地宜与雨水调蓄设施共建，也可根据实际用地条件分建。4.1.4 人工湿地的设计进水水质宜以实测值为基础确定，在无实测资料时，可按相似工程确定。4.1.5 5人工湿地的出水水质应根据受纳水体环境容量或用户需求合理确定，并应符合国家和本市现行有关标准的规定。4.1.6 1.6人工湿地应根据处理水量合理确定组数，保证在检修时的处理能力。4.1.7人工湿地设计总面积宜分别按表面水力负荷和表
