DB41_T 2723-2024高速公路低压配电系统养护技术规范.docx

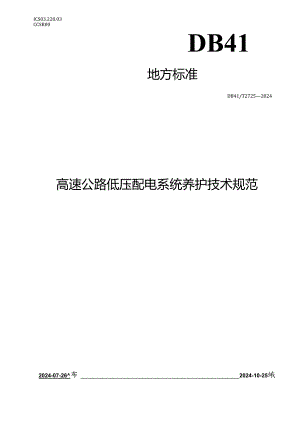

ICS03.220.03CCSR00DB41地方标准DB41/T27252024高速公路低压配电系统养护技术规范2024-07-26布2024-10-25蛾河南省市场监«修呻发布DIM1T272-如24目次WIi1范用12规范性引用文件I3术语和定义14基本规定15养护检行要求26低压配电设施养护要求47技术状况评定IO8养护作业安全要求129档案管理13附录A（资料性）机电设施养护记录表样式15参考文献21本文件按照GBfr1.1.-2O2OE标准化工作导则第1部分：标准化文件的结构和起草规艮”的规定起草.请注意本文件的某些内容可施涉及专利.本文件的发布机构不承担专利识别的货任.本文件由河南省交通运输厅提出并归口。本文件起电单位：河南交通投资集团有限公司三门峡分公司、河南省智M交通研究院有限公司、中路高科交通信测检聘认证有限公司。本文件主要起草人：李一民、张良、辛人王照健、张虎、张帆、李轶群、王海波、马建强、陈强、李光辉、顾洋洋、很晓润、胡久松、温建伟、高博、姬江伟、耿光、刘珍、杨龙华、孟苴、杨凯、郭晓%赵纪兴、李华涛.高速公路低压配电系统养护技术规范1«本文件规定了淘速公路低压配电系统养护的茶木规定、养护检性要求、低压配电设施养护要求、技术状况评定、养护作业安全要求及档案管理.本文件适用于岛速公路机电设施（包括ETC门架系统、收费站、服务区、贷道、路侧设睡及其它场所机电设施）的低压配电系统的养护,其他等级公路可参照使用.2般范性引用文件下列文件中的内容翊过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件，仅该口期对应的版本适用于本文件：不注口期的引用文件，其以新版本（包括所有的修改尊）适用于本文件.GB2894安全标志及其使用导则GB/T24274-2019低压抽出式成套开关设备和控制设得GB26860-2011电力安全工作规程发电厂和变电站电气部分GB50140建筑火火罂配置设计Mt范GB51348-2019民用建筑电气设计标准JTGH12-2O15公路随道养护技术规莅JTGH30公路养护安全作业规程3米语和嵬义下列术语和定义适用于本文件.3.1高”公低压配电系缜高速公路供电系统中以10/0.4kV配电变压器低EK侧为界，由使用OrkV电能为机电设施供电的电力网络系统.主要包括低压配电设施、相应的控制保护设备以及电力监测系统等.3.2低压配电灶构成高速公路低压配电系统的相关设备单元，主要包括低压开关柜、电力电容柜、配电箱*应急电SS（UPS/EPS电源、柴油发电机及移动式发电车等）、低质电力电报，防击接地设施.电力及防雷监控系统等.4S*Jt1.1 1高速公路低压配电系统养护应图彻“预防为主、防治结合”的方针，加卷预防性养护，保持低压配电系统正常的使用状态。1.2 高速公路低压配电设施养护应枳极采用新技术.新材料、新设备和新工艺，推行信息化管理，提肝并护质St和养护效率，1.3 K速公路低压配电系统进入运菅阶段时,应建上养护技术档案，5养护检值求5.1-at½&1.1外场设备基础的养护应满足列要求：a）基础表面保持平整、清洁，混凝土.不碎裂、无裸露钢筋、无影响强度的裂缝，裸露金融基体无锈蚀；b）在路基,坡上或在易受然利洪水、路基变形等不利条件即晌的位置，采取防护措施：C）如基础出现滑移、失稳等迹望.采取加固措施.5.1.2 外场设备支撑立柱的养护应满足下列要求：a）无帧斜、无变形、无破损：b）防腐层完整、无精蚀：O外部清沽，无车辆潴落物等污泄及寄生动物继穴。5.1.3 开关柜、UPS电源、配电箱箱体的养护应满足卜列要求：a）柜体、机筒的进出戏孔密实封堵良好、内外部清洁，箱体整体密封性符合规范要求；b）内外表面防腐层无剥落、无锈蚀：O铭牌齐全，参数清晰,各类标忐、标识齐全；d）锁具无损坏、无锈蚀.5.1.4 配电箱内部的养护应满足下列要求：a）元器件上无明显灰尘、织网等积落物：b）元器件和线揽的颜色、形状、箱体内声音、气味等无异常：c)de)DB元器件及线缆持列整齐，永久标识清晰、齐全：接插件连接牢固，无格化、锈蚀等现象：指示灯表示正确、亮度适当、互不解光：排风、敬热部件工作正'常：设备接线图完整、清晰。5.1.5 各种设备安装件机械部分的界护应满足下列要求：a）各部件安装牢固、功能正常：b）各零件涧滑良好、无锈蚀：C）机械活动部分动作灵活，无卡阻.5.1.6 控制类电器元件的电气特性，应满足下列要求：a）电气节点清洁、接触良好，并保持规定的节点间陈；b）设备绝缘电阻不小于0.5NIQ.5.1.7 外场设饴及构造物的防雷与接地装过养护湎足卜列要求：a）外部防雷装置的安装应牢固，连接导线绝缘良好、无损伤：b）电涌保护器应工作正常，无接触不良、漏电电流过大引起的保护开关跳闸等问题，雷雨季节加覆电涌保护器浦检查和养护:C）接旭连接牢固可就，无恢使，安全接地电阻、防指接地电阻、共用接地电阻的尔值符合相关规范规定.5.1.8 其他低压配电设旅的养护还应满足下列要求：a）烙断器安装牢固、接触良好起到分级防护作用：b）电缆线路的电气特性符合相关标准要求：O空调设施工作良好、满足设备工作需要：d）设名及线路养护后，其功能恢改至正常工作状态。e）低压电力监控系统数据齐全，实时性和准确性符合相关规程要求，5.2养炉检充分类5.2.1低压配电系统设施养护应包括口常巡杳（检杳）、清洁维护、经常检杳、定期检杳、预防性养护、专项工程等内容，检查要求按以下内容执行：a）日IIHg查（检It）是知.期内（通常不大于1周）通过乘坐车辆或步行H测及其他信息化手段对低压配电设施的外观和运行状态进行的检套，并应填写“机电设施日常巡查记录表”（见附录表AD.日常巡直（检查）需满足以下要求：D巡查（检查）时应按GB26860-201KJTGH30等要求执行.确保人身安全。2）巡查（检查）外场配电设施时应注意设施电缆进出线孔封堵、柜门闭合的严密性.3）巡杳（检查）配电室时，应注意配电室出入口挡副板、敝热风扇及窗户完好，严密，防止小动物侵入.4）巡查（检奁）低压配电设旗时，应观察低压配电柜及变配电室内相关设备的外观及运行状态，判断是否有外观俯蚀、破损、松动、异响、过热、异味、放电等异常现象。5）现行规范中对高速公路低压配电设施日常巡查（检查）频率有规定的,按照规范要求开展巡查：现行规范中没有明确规定的，按照7天1次的频次开展巡查.在极端天气、交通信增加较大、重大节靛I期间和新设备投运、电备试验、检修和改变运行方式后、设备负荷增大后，应提高日常巡查（检查）的叛率.b）清洁维护是在固定周期内（通常有1月、I季度、半年、1年）通过人工或其他手段对低压配电设施进行的周期性清洁、保养，保持设备内外整洁、无污垢,并保证低压配电设施完好而进行的养护工作并应埴写“机电设施清洁维护记录表”（见附录表A.2）。配电设施的清洁维护方式包括湿法清洁和干法清洁，清洁要求按以卜内容执行：1）机电设能采用湿法清洁时，应注意保护人员安全和机电设施内部电气元件安全，防止液体渗入设施内。2）采用干法清洁时，应采取必要的降尘措施，对清扫不能祛除的污垢，经判别可用海法消洁时，可用泡法清洁进行处理。c）经常检查是按照规定周期（通常有月度、季度、半年）对低压配电设施进行的周期性检查、保养、维修更换，井应埴写“机电设施检查维护记录表”（见附录衣A3）。d）定期检会是按照规定周期（一般检有频次1年1次）,通过目测和使用检测仪器对低压配电设施的功能指标、性能参数进行试验和对比.定期检查需满足以下要求：D委托有资质的第三方检测机构开展检查工作时，养管机构应对定期检查结果进行复查.2）养管机构自行开展定期检查工作时，其检测设备及人员专业能力应具备开展相应检查的能力要求，e）Hu时性养护是为了保障低压配电系统的安全、可熊运行，确保运行中的低压配电设碓功能、状态符合相关技术要求，在低压配电设施没有发生系统性故障前，针对低压配电设施已出现的故障（包括松脱型故障、退化性故团或损坏性故障）或故障班以，在适当的时机，采取主动的、有计划的养护措旅（保养、维护、谓试、变换,以防止设品性能下降、发生故障或损坏，延长设备使用寿命.0*程及低压限电系统出现系统性、普遍性、北大功能挑失时，需要投入较大资金和定周期进行修发或提升的集中性、系统性维修提升工程.5.2.2 低压配电设施的养护工作应制定养护计划,合理配备专业养护人员及必要设备.低压配电设施的养护工作应按以下要求执行：U）从本的位机电设施实际技术状态和使用情况出发,以检查和测试资料及故障与缺陷记录为依据，进行科学分析，提出在技术和经济上合理可行的柞护计划。b）养护人员应具备相应的供配电专业知识，常提低压供配电系统的组成结构、功般、主要技术指标及系统的运行与管理，能迅速找出故障和确定损坏的部件，熟练地更换损坏部件并进行修红，能进行系统运行、测试.检查及养护，C）检修作业工作人员应身体健康,无妨碍工作的病症.5.2.3 低压配电设施养护管理单位应对养护资料进行整理和归档。5.2.4 养护资料主要包括养护工作计划、养护工作日志、检测与试检记录、人员培训与考核资料.检测命收文档、保证安全的措施资料、工器具试验检定资料以及养护专项工程相关资料等.5.2.5 高空、高压'异常天气等特殊环境下的养护作业应符合国家、行业规范性文件的相关要求.，52.6低压配电设施满足下列条件时，需进行更换：a）低压配电设施经养护后关键功能、性能不能满足木文件第6条规定时，应更换设备；b）维续养护的错用与曲买类似新设需相比经济性不高时，宜更换设备；C）低压配电设施连续运行年限达到设施生产单位标称的使用年限时,可更换设备：d）低压配电系统运营对机电设施有更高的应用需求时，可更换设备.527宜采用信息化手段开展公路低压配电设施养护管理工作.6ftSEtt!MmEt6.1 一般要求6.1.1 低压配电系统各设备工作正常、外观完整,工作环境符合规定：6.1.2 设备表面整洁无枳尘、无锈蚀线缆连接良好,无松脱、老化，接头无锈蚀，接插件可靠：6.1.3 设备电源侧及配电1."1.路输出端避雷器或电涌保护器工作正常：6.1.4 接地系统接地电阻满足要求养护记录完整。6.2 养护技术要求62.1低压配电设破根据应用场所分类包括ErC门架系统配电设施、收费站低压配电设施、服务区低压配电设被、磁道低压配电设施、路侧低压配电设施、其它低压配电设施等。其中，陵道低压配电系统养护要求应按JTGHI22015执行.6.22低压配电设施按使用功能分类包括低压开关粗、电力电容柜、配电箱、应急电源设得（UPS电源、EPS电源及柴油发电机等）、低压设备电力电缆、电力监控系统、防毋接地等.6.3低压开关柜6.3.1低压开关柜通常由柜体（光）、隔离开关、断路器、汇流母排、电流互感器、电力仪表、防雷保护单元及配匕缆等组成.6.32低压开关机的应用场所包括收费站低压配电系统、服务区低压配电系统、隧道低压配电系统及其它机电设施低压配电系统，63.3低东开关柜的养护应符合第3章通用要求和表I的要求。«1低压开关施养妒要求养护类别养护内容技术要求养护同期日常巡检设备外税检代外观完好,AirtW.进水或交潮等情;兄1次/7天运行状态检查各元耨件工作正常,无异响、过热等情况1次/7天滔
