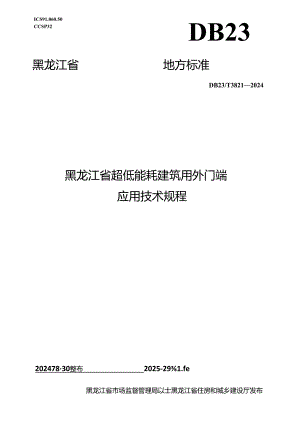

ICS91.060.50CCSP32DB23黑龙江省地方标准DB23/T38212024黑龙江省超低能耗建筑用外门端应用技术规程20247830整布2025-291.fe黑龙江省市场监督管理局以士黑龙江省住房和城乡建设厅发布前言I范胭2规愆性引用文件3术语和定义4*4*a>>>v>>v>va>>v>>>>>v>>v>va>>v>>>>>v>>v>va>>v>>>>>v>>v>va>>v>>>>>v>>v>va>>4.1 一般规定4.2 铝合金更合型材34.3 型料型材44.4 玻纤增强聚氨酯拉挤型材44.5 Ptt5*j44.6 玻璃64.7 才才*1"64.8 五金件、紧固件84.9 水性涂料94.10 其他材料95设计95.2 分格设计95.3 性能要求105.4 构造设计5.5 安全设计.26加工制作6.1 一般规定6.2 门窗装配6.3 成品检验7安奘施工7.1 一般现定7.2 外挂式安装7.3 内嵌式安装7.4 披水板安装207.5 成品保护和清理要求208质量验收20附录A（资料性）超低能耗建筑用外商常用立面分格形式21本文件按照GB门'1.1-2020夕标准化工作导则第1部分：标准化文件的结构和起草规则3的规定起草.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的贲住.本文件由黑龙江省住房和城乡建设厅提出并归口。本文件起草单位：黑龙江省寒地建筑科学研究院、黑龙江省寒地建筑工程质量检测中心有限公司、哈尔滨森鹰宙业股份有限公司、哈尔滨中大型材科技股份有限公司、组龙江伤誉达科技发展有限公司、哈尔滨市成禾节能安全玻璃有限公司、哈尔滨华加新型建材有限公司、黑龙江省林业设计研究院、河北奥润顺达窗业有限公司、山东华建铝业集团有,限公司、河北绿色建筑科技有限公司、齐阳建工集团有限公司，本文件主要起草人：康永生、李超、陈玉鹤、田军伟、王志勇、印莹莹、张意琳、汲彤族、王刚、王勇、宗小丹、兰朝和、卞洪达、王国辉、刘学超、吴维光、武瑞宏、总货、尹冬梅、辰业举、李卉玉、杨庆甩、栾潞妍、李想、王德钺、王硕、张百安、出野、李志朋、刘志强、周洪敬、耿华滋、王波、杨春辉、赵锐、柳丹、张一恒、孙嘉唯、许春萍、王熠照、张玉岩、吴树行、李新宇、朱琳、秦宇桶、马城、刘洋、张博、费璐、赵曦辉、跖小J队胡晓哈、施志平、常玉蜉、*嘉忠、李洪岩、现雍、付旭东、王志禺、于明新.黑龙江省超低能耗建筑用外门窗应用技术规程1范HI木文件规定了超低能耗建筑用外门窗的术语和定义、材料、设计、加工制作、安装施工及质录验收.本文件适用于黑龙江省超低能耗建筑用外f】窗工程的应用技术.2H范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注Fi期的引用文件，仅该日期对应的版本适用于本文件；不注目期的引用文件,其以新版本(包括所有的修改单)适用于本文件.GB/T3098.5紧固件机械性能自攻控钉GRT4893.4家具表面漆膜理化性倭试验第4部分：阿着力交叉切割测定法GBrr50378绿色建筑评价标准G&'T5237.1铝合金建筑型材第1部分：原材GRT5237.2铝合金建筑型材第2例分：阳极筑化型材GttT5237.3铝合金建筑型材第3部分I电泳涂漆型材GByT5237.4招合金建筑型材第4部分嘤粉型材GR1T5237.5招合金建筑型材第5例;分：喷漆型材GRT5780六角头嫁tC级GRT5782六角头螺校GB/T5824建筑门窗洞口尺寸系列GBT6739色诙和清漆铅簿法测定漆眼硬度G&T8478铝合金门窗GB/T88M门、窗用未增液聚氯乙烯(PVC-C)型材GRT10707檄收燃烧性能的测定GB11614平板玻璃GRT11944中空玻璃GRT11253碳零结构钢冷扎创板及纲带GBT14683硅照和改性片眼建筑密封眨GB15763.1建筑用安全玻璃第I帏分r防火破瑞GB15763.2建筑用安全玻球第2也;分：钢化玻璃GB15763.3建筑用安全玻璃第3部分：夹层玻踏GB15763.4建筑用安全玻瑁第1部分：均质钠化玻班GB16807防火膨朕密封件GB18581木器涂料中有害物质限J3：GRT18915.2议城玻璃第2俄分：低辐射镀膜玻璃GAT20285材料产烟毒性危险分级GBT23615.1铝合金建S型材用隔热材料第1部分:聚酰胺型材GB/T23615.2铝合金建筑型材用闷热材料第2部分：聚氨丽陶热茨GB/T23999空内装饰装修用水性木器涂料GB1T24498建筑门窗、砧墙用密封股条GB1T28886建筑用塑料门窗GBfT29734.1建筑用节能门窗第1部分:6木复合门窗GB/T30591建筑门窗洞I尺寸协调要求GBJT32223建筑门窗五金件通用要求GB.T38586巩空破琥GB/T39866建筑门窗附桩技术要求CB/T40105建筑用缈门窗技术条件GB50005木结构设计标准GB5()0<)9建筑结构荷蚊规他GB50016建筑设计防火规:范GB50033建筑采光设计标准GB50118民用建筑隔，”设计规范GB50300建筑工程施工质瞅段收统标准GB50352民用j®筑设计统一标准GB/T50378绿色建筑评价标准GB50411建筑节能1：程施1：质3验收标准GB55015建筑节能与可再生使源利用通用现范GB55016建筑环境通用规范GB55031民用建软通用规范JGJ1.I3隹筑玻璃应用技术规程JGzT131罂氯乙烯(PV。门窗增强型钢JGJ145混双土结构后播Ia技术规程JGb176型利门商及型材功能结构尺寸JGJ214吊合金门商1.程技术爆指JG.I/T251建筑钢结构防腐蚀技术规程JGb255内置遮阳中空玻璃制品JGJ362桀料门限设计及祖装技术规程JG/T386建筑门窗更今密封条JG4514建筑用金属单元门JG4571玻纤增强聚双能行能门窗Jeyr2451硼桂酸盐平板鼓璃JC/T2569建筑门窗用木型材DB23,T3335阳龙江省超低能耗公共建筑节能设计标准DB23/T3337黑龙江省超低使耗居住建纸节能设计标准DB23"3630黑龙江省超低陡北建筑节能工程施工质量的收标准3术语和定义下列术语和定义适用干本文件.3.1以成瑞纤维为增强材料.聚匆而树脂为基体树楣,通过拉挤成型工之制备的型材.32外挂式安装将门窗悬挂于主体结构外例上的安装方式.33节能械外挂式安装将门窗悬挂于主体结构外恻节能附框上的安装方式.3.4京密出式安装将门窗处挂于主体结构外（H（上口和例门）预先固定的角钢上，下11安袋节能附框或防,腐木支撑块的安装方式.33内加0装将外门窗完全嵌入墙体主体洞口内，窗框外侧与墙体结构层外偏齐平的安装方式.4材料4.1 Tm定4.1.1 超低能耗建筑用外门曲使用的材料应符合现行国家相关标准要求，当无相关标准时，应按本文件设计并进行试船监证.4.1.2 与超低能耗建策用外门窗直接接触的所有材料应具有相容性.4.1.3 超低能耗建筑用外门窗所用材料应满足当地气候环境条件下正常使用的要求。4.1.4 1.4超低能耗建筑用外帝室外IW汽台应设置披水板，披水板宜采用金属材料制作。4.2 招合金复合型材4.2.1 超低能任建筑用外门窗铝合佥复合型材、铝木配合型材的选用除应符令GBb8478和GBjT29734.1的规定外,陶符合下列规定：a）铝木复合门窗a型（见图1a）和隔热书合金契合门窗，铝合金型材尺寸精度应符合GB，T5237.1中规定，门、窗用主型材基材公称壁厚（附件功能槽U处的逆壁壁厚除外）应符合下列规定：I）外门应不小于2.2nun;2）外窗应不小于1.8nm.b）铝木女合门窗b型（见图Ibr除压条和扣板外,铝合金型材主要受力部位基材豉面最小实测壁屏应不小于1.5mm。a）铝合金型材为主要受力杆件a型1）木型材为主要受力杆件b型标中序i明：1-连接卡件：2-尼龙吟c3一铝型材：4木型材：5T呆温材料图1铝木复合门窗型材截面构造图4.2.2 4合金笼合型材表面应符合CB/T5237.2、CB/T5237.3,CB/T5237.4和GB/T5237.5的规定.4.2.3 铝木复合型材表面应符合GB/T29734.1的规定.1.2.4隔热铝合金或台门窗和铝合金型材为主要受力杆件的铝木红合门窗选用的隔热型材应符合下列规定：a）穿条式隔热铝合金夏合型材中的聚除胺型材应符合GB”23615.1的规定，不得使用PVC材料和再生片，隔热材料与铝合金型材形成的腔体中宜地充保温材料；b）浇注式班热的合金型材中的聚姒防隔热胶应符合GB"23615.2的规定，应采用I1.级原股.4.2.5恺木复合门商b型选用的木型材应符合JC/T2569中的相关规定.木型材加工期间的含水率应保持在13%±2%苑上内.4.3塑料型材1.3.1超低能耗建筑用外门窗型料型材除府符介GB门F814的相关规定外应符合下列规定：a）主型材可视面、装饰面的落锤冲击应符合GB,T8814中的H被检测要求：b盘材的人工老化时间应达到60C1.Oh.4.3.2超低能耗建筑用外门窗型材结构应符合JG"176的规定,且门、窗框型材的腔体数应不少于6腔，门、窗框厚度构造尺寸不宜小于80mo.4.3.3门窗用主型材可视而实刈壁厚应不小于2.8mm,门窗非可视面实测壁厚应不小干2.51rm.4.3.4彩色型材应果用覆膜型材，不应采用共挤型材、通体型材.1.4玻纤增强聚会船拉挤鞭材4.4.1 超低能耗建筑用外门窗玻纤增强聚级防控挤型材应符合JC/T571的规定.4.4.2 超低能耗建筑用外门窗涂装型材涂层应覆装型材所有可视面，涂层铅笔硬度应不低于GBb6739规定的2H级.4 .4.3超低能耗建筑用外门窗玻纤增强聚我酯型材可视面壁理应不小于2.5/，非可视而夔厚应不小于2.2nm.5 .4.4超低能耗建筑用外门窗坡纤增强聚匆命主型材除中挺外宣采用三腔体型材及以上腔体结构.4.5 附框型材4.5 .1超低能耗建筑用外门窗应选用节能蟹网框,节能型附框的材质和规格应根据荷载来确定，应符合GBT39866中的相关规定.4.6 .2节能型附框宜选用石墨聚笨的枢(SEPS)、PYC节能附框、玻纤增强聚氨函附框.石鬓聚茶附程技术性能指标应符合&I的规定，PVC节能用框技术性能指标应符合表2的规定，该纤增强聚原两附框技术性能指标应符合GBjT39866中相关规定.«1石聚蕈NN1.(SEPS)技术性修指皎性能技术指标导热系改M"n-K)0.06表观率度/(km>)150燃烧性能等援达到B,极吸水率(24h)A1.5型材舞螺钉力/N自2000离低温反史尺寸交化率八WO.2支缩变形弧度(收缩比为2%>kPa乐缩变形张度帆缩比为1网/Wa5:2000«2PVC节催附K技术性能捅标性能技术指标加热后尺寸变化率主型材两个相对最大可视面的加热后尺寸变化率应不大于2.0%好个试样四可视而的加热后尺寸变化率之差应不大于0.4归於型材的加热后尺寸变化率应不大于3.0%弯曲IMt横量
