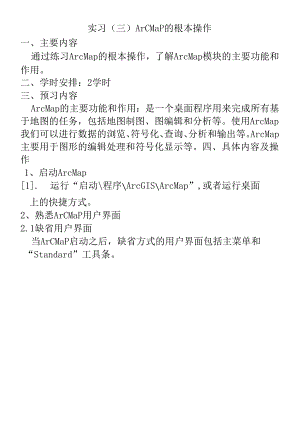

实习（三）ArCMaP的根本操作一、主要内容通过练习ArcMap的根本操作，了解ArcMap模块的主要功能和作用。二、学时安排：2学时三、预习内容ArcMap的主要功能和作用：是一个桌面程序用来完成所有基于地图的任务，包括地图制图、图编辑和分析等。使用ArcMap我们可以进行数据的浏览、符号化、查询、分析和输出等。ArcMap主要用于图形的编辑处理和符号化显示等。四、具体内容及操作1、启动ArcMap1.运行“启动程序ArcGISArcMap”,或者运行桌面上的快捷方式。2、熟悉ArCMaP用户界面2.1缺省用户界面当ArCMaP启动之后，缺省方式的用户界面包括主菜单和“Standard”工具条。×DGg。昌I%1.电X1.gee-二3|母羲yDisp1.aySourceDrawingk,；口：'：3I10-JB，U1079.46833.33UntaiownUnits图表OT缺省用户界面2. 2用户界面的定制我们可以通过菜单“too1.s-XXistoms或者在菜单区或者工具条区按鼠标右键进行界面的定制。这些菜单和工具条可以停靠在窗口的任意位置。图表0-2用户界面定制另外还可以通过下面方式翻开或者关闭工具条。1 .在主菜单中点击：View-Toobars;2 .从工具条列表中，check一个工具条，则显示此工具条，UnCheCk一个工具条，则隐藏此工具条；3 .在主菜单区或者工具条区按鼠标右键,重复第2步,查看结果；4 .重复以上步骤，以保证主菜单，Standard,Too1.s工具条显示。2.3用户界面介绍地图窗口：用来显示数据和数据的表达（地图，图表等）；Contents窗口：在这个窗口中包含两个标签：Disp1.ay和Source标签。其中DiSPiay标签中显示地图包含的内容,数据的显示顺序（显示的顺序为从下到上），数据表达的方式，数据的显示控制等。DiSPIay标签中显示数据的物理存储位置。在这两个标签中，鼠标的左，右键几乎具有相同的操作；工具条：除了主菜单和Standard工具条之外，ArCMaP包含多个工具条,每个工具条又包含一组完成相关任务的命令（工具）。通过前面的定制可以显示和隐藏工具条；状态条：显示命令提示信息，坐标等内容。3、翻开地图1 .启动：开始/程序/ArcGIS/ArCMap;2 .在出现的对话框中选择“anexistingmap”,选择“确定；3 .在出现的“翻开对话框中选择“d:practiceArcToturmapairport.mxd；4.选择“翻开。可以看到如下列图形：图表0-4翻开的地图在ArCG1.S中，一个地图存储了数据源的表达方式（地图,图表，表格）以及空间参考。在ArCMaP中保存一个地图时,ArcMap将创立与数据的链接，并把这些链接与具体的表达方式保存起来。当翻开一个地图时，它会检查数据链接，并且用存储的表达方式显示数据。一个保存的地图并不真正存储显示的空间数据！4、浏览地图4.1调整显示范围与定位：当操作地图时，经常会用到放大，缩小，漫游以及按特定比例尺显示地图等操作。Too1.s工具条：Too1.si<a<三i：ne÷三aoM/1、放大、缩小E1.在Too1.s工具条中选择：；观察结果；2 .在Too1.s工具条中选择X;观察结果；3 .在TOO1.S工具条中选择；4 .用鼠标在地图窗口内要放大的区域按下左键,拖动,释放产生一个矩形框，观察结果；5 .用鼠标在地图窗口内要放大的区域点击,观察结果;6 .在TOo1.S工具条中选择以7 .用鼠标在地图窗口内要缩小的区域点击,观察结果。2、漫游1 .在Too1.s工具条中选择S；2 .用鼠标在地图窗口内按下左键，拖动，释放，观察结果。3、缩放到全图1.在TOOIS工具条中选择，观察结果。4、变换到前一次的显示位置1 .在Too1.s工具条中选择,观察结果；2 .在TOO1.S工具条中选择，观察结果。5、缩放到特定比例尺E1.1.在Standard工具条的比例尺编辑窗口寺3中输入希望显示的比例尺(如1:100000)，回车，观察显示结果；2,输入不同的比例尺，重复以上的步骤；3 .在ToO1.S工具条中选择06、创立空间标签1 .把地图窗口调整到正好完全显示airport-area所在的位置；2 .在主菜单中，选择“View-BoOkmarkS-Create；3 .在显示的对话框中输入“airport",选择“确定4 .在TOOIS工具条中选择；5 .在主菜单中,选择“View-Bookmarks-airport",观察结果7、删除空间标签1 .在主菜单中，选择"View-BOok1.narkS-Manage；2 .在显示的窗口中，选择“airport”；3 .选择"Remove"；4 .选择“C1.ose”,关闭窗口5、数据视图(DataView)与版面设计视图(1.ayoutVieW)的切换在ArCMaP中有两种方式浏览地图：数据视图和版面设计视图。数据视图用来进行数据的显示和查询等操作。准备在纸张上输出地图时，版面设计视图用于地图的版面设计。在版面设计视图中，我们可以设计地图,增加其他的地图元素,如标题、图、比例尺、指北针等。5.1 数据视图到版面设计视图的切换1 .在主菜单中选择"View-1.ayOUtView"或者地图窗口的坐下角处回中选择3注意到：切换到地图设计视图时，1.ayout工具条自动显ZjXo可以利用1.ayout工具条提供的工具对版面设计视图中的内容进行放大、缩小、漫游、固定比率的放大、固定比率的缩小、全视图显示、1:1显示、按缩系数显示等操作。11.在1.ayout工具条中选择国；2 .用鼠标在地图窗口内要放大的区域按下左键,拖动,释放产生一个矩形框，观察结果；3 .用鼠标在地图窗口内要放大的区域点击,观察结果;4 .在1.ayout工具条中选择电5 .用鼠标在地图窗口内按下左键，拖动，释放，观察结果；6 .在1.ayout工具条中选择；7,用鼠标在地图窗口内要缩小的区域点击,观察结果。8 .在1.ayOUt工具条中选择铀，观察结果；9 .在1.ayoUt工具条中选择思，观察结果；10 .在1.ayoUt工具条中选择旧,观察结果；11 .在1.ayoUt工具条中选择口，观察结果；12 .在1.ayout工具条中的显示比率列表框厢3中选择数据，观察结果；13 .在1.ayOUt工具条中选择，观察结果；14 .在1.ayoUt工具条中选择叮，观察结果；15 .在1.ayout工具条中选择口。这时可以看到，地图好似显示在一张纸上。在这个例子中，纸的方向是纵向的，可以把纸的方向从纵向变为横向。1 .在主菜单中选择“SetUP；2 .在显示的对话框中，选择"1.andscape"3.选择“确定，观察结果。图表0-5版面的纵向设置图表0-6版面的横向设置5. 2版面设计视图到数据视图的切换1 .在主菜单中选择“View-DataView"或者地图窗口的坐下角处向之中选择6、ContentS窗口操作Contents窗口显示了地图的内容以及它们的表达方式，同时在此窗口中可以对这些信息进行编辑。数据分层组织，每层包含不同类型的信息，并且它们可以位于不同的数据库或位置。在下面的地图中包含6个图层，它们分别是：schoo1.s,runways,arteria1.s,cne165,airport_area和Countryo这些图层显示的顺序为country->airport->area->arteria1.s->runwaysschoo1.s,后面显示的内容压盖先显示的内容，所以，一般情况下多边形图层位于最下面，然后是线图层，最后是点图层图表0-7地图内容及图层显示顺序2 .在contents窗口的Disp1.ay标签内，按下鼠标左键选择一个图层名称Schoo1.s,拖动到country图层的下面，释放鼠标左键，查看COntentS窗口和地图窗口的变化。6. 1改变图层的显示顺序可以看到在contents窗口中Schoo1.s图层显示在最底层，同时在地图窗口中SChoO1.S的符号已经不可见，因为它被上面的country等图层所压盖。1 .在contents窗口的Disp1.ay标签内，按下鼠标左键选择图层名称SChOO1.s,拖动到runways图层的上面，释放鼠标左键.6.2 显示/不显示图层1 .在contents窗口的DiSPIay标签或Source标签内，点击图层名称前面的口或者。使其变为。或者口,查看地图窗口中内容的变化。通过上面的操作可以显示或者不显示图层，对于一些图层尽管没有显示，但是相关的信息仍然存储在地图中。重复上面的步骤，使所有图层显示。6.3 改变图层的符号设置1 .在ContentS窗口的DiSPIay标签或SOUrCe标签内，点击图层名称下面的符号或双击图层名；2 .在显示的“Symbo1.Se1.ector”对话框内，改变符号属性，选择0K，查看结果。在同一层中的要素用相同的符号表示，在增加图层时，ArcMap会用缺省的符号绘制。同一类要素可以用同一符号表达，也可以根据特定的值给以不同的符号表达。1、图层单一符号设置图表0-8符号选择对话框在点层的“Symbo1.Se1.ector,对话框中，包括“Catagory的选择、符号的选择、符号颜色(CoIor)的设置、符号大小(SiZe)的设置、旋转角度(AngIe)的设置、符号属性(ProPertieS)的编辑等。针对点,线和面“Symbo1.Se1.ectoz,对话框略有不同。在线层的“Symbo1.Se1.ector"对话框中，包括“Category的选择、符号的选择、符号颜色(COIOr)的设置、符号宽度(Width)的设置、符号属性(ProPertieS)的编辑等。在面层的“Symbo1.Se1.ector”对话框中，包括"Catagory"的选择、符号的选择、符号填充颜色(FiUCOIor)的设置、轮廓线宽度(OUt1.ineWidth)的设置、轮廓线颜色(OUtIineCo1.or)的设置、符号属性(Properties)的编辑等。1 .在“Symbo1.Se1.ector对话框中，选择“Properties；2,试对符号的属性进行编辑。图表0-9a点符号编辑界面图表OTOb线符号编辑界面2、图层特定值符号的设置根据图层属性表中不同记录的值的不同设置不同的表达符号。1.在图层名称上按右键，点击“OpenAttributeTab1.e”,浏览数据表中的记录,选择要表达的字段；2 .在Content的Disp1.ay窗口中图层名称上左键双击;3 .在1.ayerproperties窗口中，选择SynIbO1.ogy标签；4 .Categories-UniqueVa1.ues；5 .在Va1.Uef
