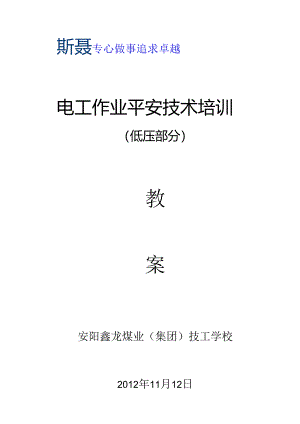

斯聂专心做事追求卓越电工作业平安技术培训（低压部分）教案安阳鑫龙煤业（集团）技工学校2012年11月12日安阳鑫龙煤业（集团）技工学校教案（首页）科:培训科课程名称低压电工作业学时分配总学时：148讲授：84课程类别必修课（J）选修课（）公选课（）实验：64授课专业电工作业平安技术授课班线培训第期课堂探讨：任课老师巩新宏职称工程师习题课：选用教材电工作业平安技术（培训教材）机动：教学目的要求1、学习电工基础学问2、相识触电的危在，学习触电救援方法3、学习电气平安工作要求与措施4、相识电气平安用具和平安标示5、学习干脆和间接接触电击防护6、学习电气的防火、防爆、防需和防静电学问7,学习高压配电装置、电力变压器和互感器等学问08、手持式电动工具及移动式电气设备的平安技术措施。教学重点难点重点：电气平安作业学问难点：电工基础学问及相关电路工作原理参考书目全国特种作业人员平安技术培训考核统编教材：电工作业学校审阅意见负成人：年月日授课章节第一章电工与电子基础教学”的1、娴熟驾驭电工基珈学问2、学习直流电路与沟通电路的相关学问与计第重点与难点教学重点I、电路的朋本概念2,全欧姆定律、基尔霍夫定律3、三相沟通电乐和电流的相互关系教学难点I、对电路基本概念的理解2、全欧姆定律的状况分析3、基尔霍夫定律的理解和运用4、单.相和三相沟通电路的相识和相关学问的应用5、半导体基础学问教学方法讲解法、图例法教学手段多媒体、讲解并描述教学过程时间分配教学内容学时数第一节电的基本概念和直潦电路4其次节单相沟通电和三相沟通电4第三节晶体管和晶闸管4课常课常探讨习题课本章练习题讲解教学过程设计1、姐织教学2、导入3、讲授新课4、练习5、小结6、作业实验思索题及作业题本章练习题讲解教后感教学内容教法提示及备注一、电工与电工基破1、电的茶本概念1.1 物属的结构自然界的一切物质都是由分子组成的，分子是由原子加成,而原子又是由原子核和困绕原子核作高速旋转的电子组成的,其中,原子核带正电荷，电子则带仇电荷，不同物质的原子所具有的电子数目是不相同的，它做按肯定的规律，分布在不同网层中绕原子核运动,由于每一种物质中，原子核所带的正电荷数目和核外电子所带的负电荷的数目相等，所以它们对外并不显示电性，即它们平常不带电。原子核和电r之间存在岩鞭引力的作用异性电荷相吸引，同性电带相排斥.这是电荷的基本特性.电荷既不能被创建，也不能被歼灭，它们只能从一个物体转移到另一个物体，或音从物体的一部分转移到另一部分，这个定律叫S,电荷守恒定律1.2 电流电荷有规则的定向运动小电源在金牌导体中，电流是自由电子在电场力作用下有规则地运动形成的.在某些液体或气体中，电流则是正负因子在电场力作用下有规则运动形成的.电流的大小定义为:单位时间内通过导体截面的电垠，用电流强度来衡此着在t秒时间内通过导体横截面的电Jft是Q（单位：库伦），则电流强度1就可用下面的公式来表示.即I=QZT假如在I秒钟时间内通过伸体横截面的电及是1库伦，则V体中的电流强度就是1安培.常用的电流强度单位还有千安（KA）、*安（mA）、微安（A）.“电流强度”简称“电流”。电流不但仃大小，而且有方向，习惯上规定；以正电荷运动的方向为电源的正方向.电流反向与电子漉反向相反产生电流的条件：内因是必需的导体：外因是导体两端必需有电压.电流的分类：分为直流电和沟通电两大类。凡方向不随时间变更的电流都称为n液电，而大小和方向都不随时间变更的电流称为稔恒直流电流：凡是大小和方向都随时间变更的电流称为沟通电.1.3 电压电压又称电位差，是衡出电场做功本事大小的物理量.依据“电流事实上是电荷在电场力作用下的定向运动所形成的二可以说.在这个过程中.电场力对电荷作了功。定义：电场力将单位正电荷从A点移动到B点所作的功叫做AB间的电压，用UW表示,在电路中若电场力将电荷Q从A点移动到B点.所作的功为W“.则AB间的电压为Uu=W,Q（V）若电场力将I库伦的电荷从A点移动到B点，所作的功是1J,则AB间的电压就是Iv（伏特）.常用的电压单位除了伏特外，还有千伏（KV）、圣伏（mv）、微伏（v）.教学内容教法提示及备注电压不但有人小,还有方向.即有正负。对负载来说，规定电流流进端为电压的正常，电流流出相为电压的负然。电压的方向由正指向负，亦即负软中电压的实际方向与电流方向i样，对于仇栽来说,没有电流就没有电压，有电压就肯定有电流。电阻两端的电压通常叫做“电压降”.1.4 电位电位是一个相对地。如在电路中任选一个参考点，令其电位为零，则电跖中某一点的电位就等于该点到参考点之间的电压。由此可见，电位学实上也是电压，只不过是对参考点之间的电压，电位的单位同电压一样，也是伏特（V）.通常选大地为参考点,即零电位点.电路中任两点间的中.位上>格为该两点的电位差，也就是电压，所以，电压也叫电位差假如电路中的两点电位相同，则这两点叫做等电位点,等电位点之间没有电流通过。电位和电压的异同：（1）电位是某点对参考点的电压，电位差是某两点间的电压。电位相同的各点间的电位差为零，电流也为零：（2）电位是相对信，做参考点的变更而变更，而电位差的肯定伯不随参考点的变更而变更,所以电压是肯定量.1.5 电动势电动势是衡量电源物非电能转换为电能本本的物理信.电动势的定义：在电源内部,外力将单位正电荷从电源的负极移到电源正极所做的功，用字母E表示若外力将电荷Q从货极移到正极所做的功是明则电动势的数学表达式为E=»/Q电动势的第位也是伏特（V）.电动势的方向规定为:在电源内部，由黄极指向正极，即由低电位指向高电位.对于一个电源来说,它既有电动势又有电压,但电动势只存在于电源内部.1.6 电IBV体对电流的阻码作用称为电阻。用字母R或r去示。电阻的基本单位是欧姆,用字母a表示.此外常用的电阻地位还有千欧（oh亮欧（乂。、亳欧（mQ）等.球体的电阻是齐观存在的，它不随导体两端电压的大小变更。即使没有电压，导体仍有电阻.在温度肯定时,导体的电阻与导体的长度成正比,与导体的横极而成反比,还与导体的材料有关.R=P*1.S式中：R导体电阻（。）：1.导体长段<）：S一导体横豉面枳（IHn）P一呼体的电阻率（C.m,欧.米）导体电阻与溺度的关系：教学内容教法提示及备注通常状况E.金属的电阻随温强的上升而增大；半导体和电解液随着温度的上升而减小。物体依据其导电性能好坏可分为导体、结鼻体和半导体：.大类.物体电阻率在10'10"。.0范附内称为导体：在10'-10"0.m范阳内称为绝摩体：介于两者之间的称为半导体,2,直流电路2. 1电路2.1.1 电路的殂成及电路元件的作用电路是指电流所流羟的路径.它由电路元件组成.电路元件分为电源、负我、限制电器和爱护电器和导线四部分组成。（1电源：其作用是将其他形式的能吊转换为电能,（2）负载：典作用是将电能转换为其他形式的能.（3）限制电泄和爱护电零：其作用是在电路中起限制和爱护作用.（-1）导战：其作用是把电源、负级和限制爱护电器连接成一个电路，并将电源的电能传输给负教.电路网在实际工作中，为便于分析、探讨电路，通游将电路的实际元件用图形符号表示在电路图中，称为电路原理图，也叫电路图.电路的三种状态通跖:指被连通的电路，通路也叫闭合电路，开路:指电路中某处断开、不成通路的电路.开路也叫断路.短路：指电路（或电路中的一部分）被短接.2. 1.2电路的分类依据通过电路的电流性质不同，电路Ur分为直流电路和沟通电路：宜流电路守分为简洁自流电路和困难出流电路。凡能用电班的串、并联等效的电路叫简洁直:流电路；凡不能用电阻申、并联等效的电路叫困难且流电路.3. 2电路的欧姆定律电流、电压和电阻是电路中的三个基本物理量，分析、计算电路,就是探讨以上各做之间的关系，确定它们的大小。欧姆定律就是反映电阻元件两端的电压与通过的电流同电阻:者之间关系的定律.欧姆定律去达式I=IyR式中：1-电流（八）：U-电压（V）：R-电阻（Q）由欧姆定律表达式可知：（1）通过电阻元件的电流与电阻两端的电压成正比，而与电阻成反比，（2）电阻有电流通过时，两端必有电压,这个电压习惯上叫做“电压降”.（讲解：电压降、线路电压损失带来的危害.）2.3电路的功率与电能2.3.1电功率教学内容教法提示及备注电功率是指单位时间内电场力所做的功。P=UI=I=U,R式中：P-电功率，单位为瓦（W）,常用单位有瓦（KWX兆瓦（MW）,修瓦（In叨。2. 3.2电能电能是指电场在一段时间内所做的功.即=Pt=UIt式中：P-电功率KW）;I-时间h）；W-电能（KV*h）.3. 3.3焦耳一楞次定律电流通过电阻时使电讯发热的现象叫电流的热效应,换言之，电流的热效应就是电能转换为热能的效应.电阻通过电流后所产生的热收与电流的平方、电阻及通电的时间成正比，这就是保M一楞次定律.转摸关系式Q-I1Rt式中：I-电流A）；R-电阻（Q；1.时间（三）;Q-电阻上产生的热品J4. 3.4电阻的电联电路将电阻依次首尾相连，使各电阻通过同一电流，这种接城方式叫做电阻的申联.申岷电路的特点（1）中联电路各处电流相等.（2）邢联电路两端的总电压等于各电阻两端的电压之和.（3）申联电路的总电阻（也叫等效电阻等于各串联电阻之和.即一联的数目越多，总电吼越大.（4）在串联电路中,各电阻上的电压与电阻的大小成正比.即UU=RjR.（5）率联电路中，各电阻消耗的功率与电阻的大小成正比.串联电阻在实际工作中常见的应用有（1）分压作用。（2）限漉作用.（3）开关。在运用开关时，行定要将开关串联在被控的电路中，2. 3.5电阻的并联电路把几个电阻的一端连接在一个节点上，另一端连接在另一个节点上，这种连接方式叫做电阻的并联.井联电路的特点（1并联电路中各电阻两端的电压相等，口等于电路两端电压，即U=UBU2+Un（2）并联电路的总电流为各支路电流之和，即1=11+12+In（3并联电路息电阻（等效电阻）的倒数为各电阻的例数之和，即1R=I/RB1/R2+1.RnR=1.（1.R1.+1/R2+1.Rn井岷的总电阻肯定比任何一个并联电阻的阻伯都小。若并联的11个电阻阻值相同，则R=RZn若使两个电阻并联.则R=R1R2RHR2（-1）依据并联电路的特点可得I1.ZIn=RnZR1.InZI=RJRn说明,在并联电路中，电流的安排与电B1.的大小成反比,RP阳值越大的电BI所分教学内容教法提示及备注配到的电流越小：反之越大。假如已知并联电路的总电流1和电阻R1.、R2时，则分流公式为1.1.=（R2R1.+R2）*1.I2=（R1R1÷R2）*I（R2/RI+R2）为分流比，（5）在并联电路中.功率的安排也与电阳成反比，即阻值越大的电阻消耗的功率越小，电阻越小的电阻消耗的功率越大。2.4基尔霍夫定律术语说明:支路一由一个或几个元件依次相接
