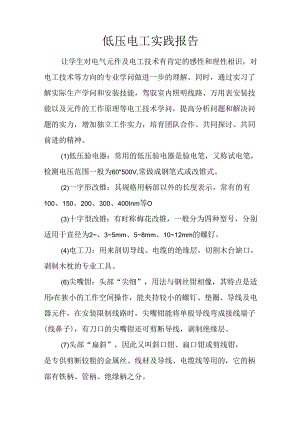

低压电工实践报告.docx

低压电工实践报告让学生对电气元件及电工技术有肯定的感性和理性相识，对电工技术等方向的专业学问做进一步的理解。同时，通过实习了解实际生产学问和安装技能，驾驭室内照明线路、万用表安装技能以及元件的工作原理等电工技术学问，提高分析问题和解决问题的实力，增加独立工作实力，培育团队合作、共同探讨、共同前进的精神。(1)低压验电器：常用的低压验电器是验电笔，又称试电笔，检测电压范围一般为60"500V,常做成钢笔式或改锥式。(2)一字形改锥：其规格用柄部以外的长度表示，常有的有100、150、200、300、400Inm等O(3)十字型改锥：有时称梅花改锥，一般分为四种型号，分别适用于直径为2、35mm、58mm、1012mm的螺钉。(4)电工刀：用来剖切导线、电缆的绝缘层，切割木台缺口，剥制木枕的专业工具。(6)尖嘴钳：头部“尖细”，用法与钢丝钳相像，其特点是适用r在狭小的工作空间操作，能夹持较小的螺钉、垫圈、导线及电器元件，在安装限制线路时，尖嘴钳能将单股导线弯成接线端子(线鼻子)，有刀口的尖嘴钳还可剪断导线，剥制绝缘层。(7)头部“扁斜”，因此又叫斜口钳、扁口钳或剪线钳，是专供剪断较粗的金属丝、线材及导线、电缆线等用的，它的柄部有铁柄、管柄、绝缘柄之分。(8)剥线钳：用来剥落小直径导线绝缘层的专用工具。它的钳U部分有几个刃口，用以剥落不同线径的导线绝缘层,其柄部是绝缘的。(9)活动扳手：用以紧固和松动螺母。A、照明、插座回路分开。好处是：假如插座贿赂的电气设备发生故障，仅此回路的电源中断，不会影响照明回路的工作，从而便于对故障回路进行检修。B、照明应分为几个回路，这样一旦其一回路的照明灯出现短路故障，也不会影响到其他回路的照明，就不会使整个家庭处于黑暗中。C、对空调等大容量电都设备，宜一个设备一回路。入合用一回路，当它们同时运用时，导线易发热，即使不超过导线允许的工作温度，也会降低导线绝缘的寿命。此外，加大导线的截面可大大降低电能在导线上的损耗。D、插座回路必需采纳接地爱护措施。E、接地措施a、不能用自来水管作为接地线。新建住宅楼都配置了牢靠的接地线，而老式住宅往往无接电线，不少老式住宅用户就以自来水管作为接电线，这是不正确的做法。b、接地制式应和电源系统相符。电气设计前，必需了解用户电源来自何处，以及该电源的接地制式。接地爱护措施应与电源系统一样。C、每个回路应设置单独的接地线。在正常工作时，接电线中的电流很小，但在发生短路故障时，接地线中通过的电流大大超过相线工作时的电流。d、有了漏电爱护，也应有接地爱护。任何一种电气产品，都有出现故障的可能，漏电开关也有出现故障的可能,有了接地爱护，当漏电开关出现故障时，接地爱护仅能起到爱护作用，但漏电开关的输出中性线不准碰地，否则，漏电考官无法合闸。e、有了良好的接地装置，每户级应配置漏电开关，当发生电气设备外壳带电时，接地装置的接地内阻太小，在故障未解除时，设备外壳对地电位是存在的，有电击可能。若采纳漏电开关，只要漏电电流大于30m,在时间内就可以使电源断开。插座所接的电气设备，人体随时有接触的可能，因此，插座要有漏电爱护。挂壁式空调因人手难以遇到，故可不带漏电爱护。f、每户用电容器要和设计实力相符，不要盲目装接大功率电气设备，为此每户居民在电器装潢前，应初步估计室内负荷总容量，避开超过该户的设计负荷。详细数字可向物业管理部门询问。g、电气平安设计是重点，每个家庭中家用电气设备总有好几件，每天要接触。家中既有不医事的小孩，也有略懂电气学问而不懂电气平安学问的大人会玩弄电气设备，为了确保用电平安，电气平安设计必需为重点。对小孩能触及的插座，应选择带爱护的插座，避开小孩把金属物体塞进插座内造成电击。h、不要选用“三无”产品，因运用劣质的电加垫器淋浴而发生电击死人的事故许多。因此，家庭装潢中不要选“三无”产品，尤其是插座。不要盲目追求进口货，建议购买国产名牌电气设备。A、导线型号B1.VV铝芯塑料护套线BVV铜芯塑料护套线B1.V铝芯聚氯乙烯绝缘线BV铜芯聚氯乙烯绝缘线D、店主电气制图常用图形符号照明平面图（自己填写）通过这次实习，我得到了很大的收获，这些都是平常在课堂上、理论学习中无法学到的，我主要有几点收获：自己填写综上所述，这次实习给我们上了堂很有意义的社会实践课，在很大程度上提高了我们的综合素养，使我们的理论学问能融入实践当中，让我对所学专业更有信念。
