二级公路毕业设计论文.docx

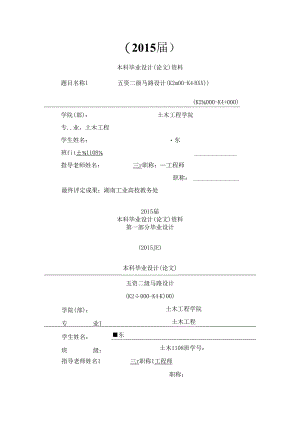

（2015届）本科毕业设计(论文)资料题目名称I五资二级马路设计(K2m00-K4HXX)(K2000-K4+000)学院(部)：土木工程学院专.业，土木工程学生姓名：东班fit±1108指导老师姓名：三r职称：工程师职称：最终评定成果；湖南工业高校教务处2015届本科毕业设计(论文)资料第一部分毕业设计(2015JE)本科毕业设计(论文)学院(部)：专业I学生姓名：班级：五资二级马路设计(K2÷000-K4K)00)士木工程学院土木工程东土木1108班学号：指导老师姓名I三r职称I工程师职称：最终评定成果：.2015年5月湖南工业高校本科毕业论文（设计）诚信声明本人慎重声明：所呈交的毕业论文（设计），题目株洲市仁爱福利院大楼设计是本人在指导老师的指导卜.，进行探讨工作所取得的成果，对本文的探讨作出重要贡献的个人和集体，均已在文章以明确方式注明。除此之外，本论文（设计）不包含任何其他个人或集体已经发表或撰写过的作品成果。本人完全意识到本声明应担当的贲任。作者签名：日期：年月日本次设计依据给定资料，依据记住标准进行设计的湖南省五资二级马路的初步设计，路段地处丘陵区，沿路地形起伏高程在140185m之间，路途起点桩号为K2+000.路途终点桩号为K4+000木段马路的主要技术指标为路基宽度10,m,双向双车道，设计咋速为60kmho本次设计时二级马路的初步设计，在熟识地形图后，用海地2013马路设计软件进行路途的平面设计、路基路面设计、纵断面设计、横断面设计和土石方计算。并进行多方案比选。设定合理的边坡、排水设施和防护设施.设置合理的涵洞和交叉。完成必要的手算过程，依据马路设计计算过程与毕业设计文本格式要求编制了计算书。关键词：马路的初步设计：路基路面设计：防护设计；交叉设计ABSTRACTThisdesignaccordingtothegivendata,accordingtothepre1.iminarydesignrememberstandardsforthedesignofHunanProvinceownedsecondaryhighway,roadathi1.1.yregion,a1.ongtheundu1.atingterraine1.evationbetween140to185,the1.ineofthestartingpointofapi1.e,K2+000.Endofroutepi1.e,K1.+000.Themaintechnica1.indexesofthissectionareroadbedwidth10,m,two-waytwo1.ane,andthedesignspeedis60kmh.Thedesignofsecondc1.asshighwaypre1.iminarydesign,arefami1.iarwiththeterrainmap,routewithHaiti2013highwaydesignsoftwareofgraphicdesign,subgradeandpavementdesign,vertica1.sectiondesign,crosssectiondesignandearthworkca1.cu1.a1.ion.Andthese1.ectionofmu1.tischeme.Setreasonab1.es1.ope,drainagefaci1.itiesandprotectivefaci1.ities.Setreasonab1.ecu1.vertandcross.Comp1.etethecomputationprocessnecessary,inaccordanceWiththehighwaydesignprocessandgraduationdesignrequiemcntsfortextfo11natstatement.Keywords:thepre1.iminarydesignofthehighway;thedesignofthesubgradeandthepavement;thedesignoftheprotection;thedesignofthecross.第1章设计概况11.1工程名称与设计范11.2工程概况（设计任务、路途起讫点、中间限制点、全长与工程概况）1.3工程自然条件（沿线地形、地质、地震、水文等自然地理特征与其与马路建设的关系）11 .4工程技术标准与指标状况32 .5参考资料与标准规范4第2章路途方案设计53 .2路途拟定的基本原则62 .3路途走向与路途方案的介绍63 .4路途方案比选和论证6第3章路途平面设计74 .1平面设计原则与要求73.3海地道路2013进行平面设H73 .4平面曲线要素手工计算过程9第4章纵断面设计114 .1纵断面设计要求与原则115 .2本设计纵断面设计介绍124.3纵坡设计与竖曲线半径设计,134.4海地2013纵断面设计过程134.5竖曲线要素手工计136纵断面设计标高与填挖高计算15第5章路途横断面设计175.1横断面设计基本要求175.3海地道路2013横断面设计过程175.4加宽设计计算185.5超高设计计算185 .6路基土石方计算与调配205.1.1 土石方调配原则与方法205.1.2 土石方调配计算21第6章路基设计236 .1路基标准横断面236.2路基边坡246.3排水沟、边沟和截水沟256.4最不利断面稔定性计算29第7章挡土墙设廿2871设计资料287.2墙身尺寸287.3基本参数2974裂开角297.5土压力计算307 .6挡土墙验算307.1.1 滑动稳定性验算307.1.2 倾覆稳定性验算317.1.3 地基应力与偏心距验算317.6.5 墙底截面强度验算31第8章水泥路面设计338 .1水泥路面设计原则339 .2确定设计参数338.3交通分析计算轴载作用次数348.4初拟路面结构358.5路面材料参数确定358.6计算基层顶面当量回弹模量如下358.7荷载疲惫应力368.8温度应力疲惫应力378.9水泥板接缝设计378.9.1 纵向接缝378.9.2 横向接缝37第9章沥青路面设廿399.1沥青路面计算399.2轴载分析399.2.1以设计零沉值为指标与验算沥青层层底拉应力中的累计当量轴次399.2.2计算累计当量轴次419.3结构组合与材料选取419.4土基回弹模量的确定4295设计指标的确定439.6设计资料总结439.7确定石灰土层厚度43第10章涵洞设计4410.1钢筋混凝土圆管涵设计计算4410.2汽车通道设H45第11章道路交叉口设计4711.1 交叉口的设计依据与原则4711.2 交叉口的类811.3平面交叉口的设计步骤4811.3.1 原始资料4911.3.2 平面设计49结论51参考文献52致谢53第1章设计概况1.1 工程名称与设计范圉匚程名称:五资二级马路设计设计范围：(K2+000-K4+000)1.2 工程概况依据指导老师所给地形图结合高校期间学习的理论学问，按设计任务书要求的技术等级(二级马路指标)进行路途方案设计，并进行多方案比选。依据规范用海地马路设计软件进行平面设计，设置合理的平曲线：进行纵断面拉坡并依据规范进行竖曲线设计；进行纵断面设计，依据规范设置合理的挡土增和边坡。检查之前工作正确无误后依据指导老师规定的格式进行论文的制作。路途起点位于岭家塘北侧山脚下。起点桩号：K2+000n起点坐标：X=2873072.595,Y=520827.539。路途中设置了3个限制点。限制点1：桩号为K2+520,高程：154.6。限制点2：桩号为K3+310,高程：159.6。限制点3：桩号为K3+367,高程：151.2。路途在K2+520处经过京珠高速，因此须要做一个汽车通道，所以做平面设计时在此处设置限制点1，以保证在设计纵断面拉坡时此点的路面高程能满意布置汽车通道的要求。路途在K3+310处有一段3米宽的混凝土同村路，因此路途在此处须要设苴交叉，所以设置限制点2,以保证在设计纵断面拉坡时，路途在此处的高程与原小路的高程满意设置交叉的须要。路途在K3+367处同样有一段3米宽的混凝土同村路，因此路途在此处须要设置交叉，所以设置限制点3,以保证在设计纵断面拉坡时，路途在此处的高程与原小路的高程满意设置交叉的须要。路途全长两公里，地形基本为较平缓的山地，总体趋势由西向东高程先高后低，跨越京珠高速。全线布置8个管涵和1个汽车通道。1.3 工程自然条件资兴市位于郴州市东中部，西接郴州市苏仙区，东靠桂东县，南邻汝城、宜串两县，北与永兴、安仁、炎陵县毗邻、资兴市自然资源丰富，路途走廊带地势总体为东高西低，以丘陵、峡谷为主，最高黄海高程为305m,最低黄海高程为107m,地面标高一般都在120180m之间。区内地表水系主要为东江与其支流，河谷多为“U”型谷。沿线剥蚀、侵蚀地貌发育。路途多沿冲沟展布，冲沟中多分布有水田、早地与水塘，沟谷宽度一股20-100mn资兴段地形起伏较大，山体自然坡度20。35°,郴州段地形起伏相对较小，山体自然坡度10°25°,全线覆盖层国度一股较小，基岩出露较广泛，植被以灌木、楠竹为主。沿线地处中亚热带季风性潮湿气候，雨量足够，光能热能足够。因处冷暖空气相持的南岭山脉北麓，湿、光、水分布的同步性欠佳，春湿早而低温阴雨，熨秋多高温，雨量前多后少，天气困难多变，暴雨、大风、冰褛、雷击等剧烈天气时有发生，“三寒”天气（倒春寒、五月低温、寒露风）出现较频。气候对沿线施工有影响的主要为雨季，地区全年降水量12001900mm046月尾雨季，占全年总降水量3949$；79月次之，占2328%13月又次之，占15181012月最少，只占1016乐年平均降水口162天。多年平均气温1418*C,最低-8T2七。冰雪霜冻期多出现在11月下旬至来年3月上旬。依据湖南省区域地质志与«1:100万湖南省构造体系图综合野外地质调查，场地位于湖南南部，处于茶陵-桂阳断陷带,该断陷带由发育广中、新生界中的向斜与其两侧断裂组成，主体走向15°-30。，全长
