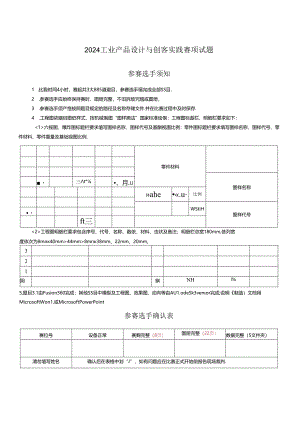

2024工业产品设计与创客实践赛项试题参赛选手须知1 .比我时间4小时，赛起共3大885道避目，参赛选手福完成全部SS目.2 .参赛选手应始终保持赛时、图册完整，不汨拆敌咒翘或图册，3 .参赛选手须产恪按照题目规定的路径及名称存储文件.并在比赛过程中及时保存.4 .工程图依胭目图纸样式，按机械制图“图样画法”国家标准绘制：工程图标遨栏、明细栏要求如下：<1>六视图、爆炸图标题栏要求埴写图样名称、图样代号及基酬视图比例：零件图标题栏要求填写图样名称、图样代号、零件材料、零件重量及基础视图比例.零件材料图样名称三t*、月.U»ahe«.u比例WStiH图样代号ft三<2>工程图明细栏要求包含序号、代号、名称、数依、材料、虫状及备注；明细栏总宽180mm,各列宽度依次为8mn40mm>44mm>8mn38mm、22mm、20mm,321阴骐NHi5,题目3.1由Fusion360完成：其他SS目中模型及工程图、效果图、动向等由AU1.odeSk3venor完成;说明制造）文档用MicrosoftWon1.或MicrosoftPowerPoint参赛选手确认表赛位号设备正常赛麴完整（8页）图册完整（22页）数据完整（5文件夹）清勿埴写姓名确认后在表格中划“J”，如有问题应在比赛正式开始前报告现场裁判.海盗船设汁（22%）海盗船如图3-3（仅供参考,不可更制此外观）.要求选手发挥创意.设计一款船,仅用板材及圆柱棒即可加工制造的船模里.图3-3海盗船参考图设计要求1 .船整体尺寸在20OmmX20OmmX120mm至40OmmX40OmmX30Omm1内。2 .产品使用平板及圈柱棒经切割制造,具体材料为：提供4块大小为SoOmmXSOOmm的平板可供使用.除轴外的全部零部件均由相同厚度（3mm、5mm或6mm中的某一种厚度）板材搭建，圆柱榛提供1根直径待定（可能为5mm、6mm或8mm中的某一种直径）圜柱傩供制作轴类零件。3 .由于板材厚度阅柱棒直径待定，所创建的模型应满足“一键选择厚度”的要求，即通过参数友中一步谓整便可修改全部板材、轴及相应结构的相关尺寸数据。4 .为节约成本，应在50OmmX500mm的板材中孱地柒中排布所褥切割的板材轮廓。5 .为满足用户自行拼装要求,板材之间须设置卡槽式连接.6 .设计一种驱动结构可使海盗船奘在水面上航行.实现运动的要求。7 .板材拼接之间必须相互.紧贴倚靠，如有斜接部分可用防水胶涂抗，防止海水。8 .此款海盗船需要太阳能驱动请设计Ur放置太阳能板的结构考虑光照强度,链接牢固可靠,考虑模型大小，外形美观,适当放置太阳能板板数不限"制造要求9 .海盗船将使用有机玻纲板经激光切割机制造，现有4块厚度待定的500mmx5mm的彳f机玻璃板可供使用,选手设计的扳式海盗船模型应全部由相同厚度板材搭建即全部均为板式零件,且全部板材可由4块500nn×500nm的板完成切割.10 .由于板材厚度待定（3mm、5mm或6mm中的某一种厚度）的，所创i三的模里应满足“一键选择厚度”的要求,即通过一步操作便可修改全部板材及相应结构的相关尺寸数据。11 .为节约成本，应在50OmmX50Omm的有机玻端板材中尽址集中排布所福切割的板材轮席。若设计的海盗船既能存放上述全部物品又可节约整张板材,则可获得加分.12 .为满足用户自行拼装要求,板材之间须设置卡槽式连接.出图要求1 .直接使用提供的工程图文件“加工图.idw”完成加工图,加工图无需标胆栏,亦无需添加中心线与尺寸标注。2 .激光切割机将自接根据加工图中的零件轮廓进行加工，故全部图样必须使用1：1比例3 .加工图中需包含全滞零件：当某一形状、尺寸的板材需被多次（加两次）使用时，则加工图制多次（两次）出现该零件轮廓.4 .考虑用户拼装,所有零件团形须编号，如为“实体I"对应的零件编号为-1",如图3-41图3-4板材加工图编号要求5 .由于全部零件厚度一致，出图时鹤个零件仅需表达切割尺寸的一个视图,如图3-5.为表达下圄所示极材无需礴肥图3-5板材加工图视图选择6 .工程图文件“海盗船加工图.idw”中的十字线表示四块板材之间的分界线,零件轮睨不可跨越该分界线，否则将无法加工,如图3-6.图3-6零件轮那不可跻越板材分界战7.为节约成本,应集中使用板材并减少边角料。工程图文件”加工图.idw”已标出四块板材的区域图中1、2、3、4,出图时应先集中在第一块板材中布置零件轮廓，特第一块板材布满后再使用第二块板材，以此类推，若满足收纳要求且按1:I比例绘制全部零件轮廓后仍有整块50OmmX500mm区域剁余，则可获得加分.文件要求本题目茄提交的文件见表3-2.所有文件须保存在"D:座位号3-2-海盗船：不得为不同类型的文件建立单独的文件夹。表3-2题目3-2需提交的文件内容要求提供的文件文件命名方式备注项目项目文件海盗船,ipj零件海盗船全部零件模型×.ipt("1.ip)按数字编号命名,Jai-1,ip-部件海盗船部件模型海盗船.iam制造图纸4块板材切割工程图加工图.idw严格按照“制造图要求”完成制造图纸.设计说明海盗船设计说明文档海盗船设计说明.docx（或doc、.pptX,.ppt文件）说明文档应将产M图片与文字相结合,介绍全部物M的存储方式，
