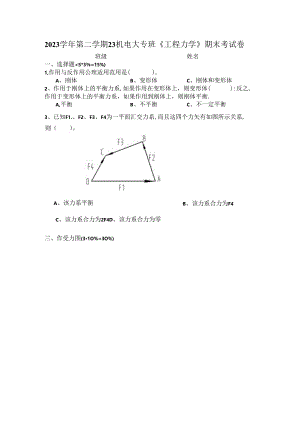

2023学年第二学期23机电大专班《工程力学》期末考试卷.docx

2023学年第二学期23机电大专班工程力学期末考试卷班级姓名一、选择题<5*3=15%)1,作用与反作用公理适用范用是(),A、刚体B、变形体C、刚体和变形体2、作用于刚体上的平衡力系,如果作用在变形体上，则变形体():反之,作用于变形体上的平衡力系，如果作用到刚体上，则刚体平衡.A,平衡B、不平衡C、不一定平衡A、该力系平衡3、已知F1.、F2、F3、F4为一平面汇交力系,而且这四个力矢有如图所示关系,B、该力系合力为F4C、该力系合力为2F4D、该力系合力为零4、利用解析法求解平面汇交力系的平衡问题时，所能列出的独立平衡方程数目为().A.一个B,两个C、三个D.任意多个5、平面内二力偶等效的条件是().A,转向相同B、力偶普相等C、力偶矩相等D>组成这两个力偶的力之大小相等，方向相同二、是非题<5*2%=10%)1、利用平面汇交力系合成的几何法求合力时，改变各分力的次序，所得的力多边形形状不同，故合力矢也应不同。()2、一个力偶可以用一个力来平衡。()3、平面任意力系平衡的充要几何条件是该力系的力多边形自行封闭。()4、当刚体受三个不平行力作用时，只要这：个力的作用线汇交T1.可一个点，则该刚体一定处于平衡状态。()5、大小相等、方向相反、作用在同一直线上的两个力，一定是平衡力。()三、作受力图(31O%=3O%)1、在如图所示刚架的点B作用一水平力F,刚架重量忽略不计。求支座A'D的反力FA和FD.2、四连杆机构在如图所示位置平衡，已知OA=60cm,O1B=4Ocm,作用在摇杆OA上的力偶矩MI=INm不计杆自重，求力偶矩M2的大小。R3、如图所示的水平横梁AB,A端为固定较链支座，B端为一滚动支座。梁的长为4a,梁重为P，作用在梁的中点C。在梁的AC段上受均布载荷q作用，在梁的CB段上受力偶作用，力偶矩M=Pa,试求A和B处的支座反力。
