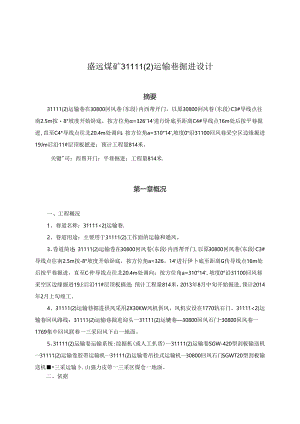

盛远煤矿31111(2)运输巷掘进设计摘要31111(2)运输巷在30800回风巷(东段)内西帮开门，以原30800回风巷(东段)C3#导线点往南2.5m按8°坡度开始卧底，按方位角=326'14'进行卧底至距离C4#导线点16m处后按平巷掘进,直至C4*导线点往北20.4m处调向：按方位角a=310°14',坡度0°沿31100回风巷采空区边缘掘进19Jm后沿11#层顶板摭进：预计工程量814米。关键"司：西帮开门：平巷掘进：工程量814米.第一章概况一、工程概况1、巷道名称：31111<2)运输巷.2、巷道用途：主要用于31111(2)工作面的运输和通风。3、卷道简述：31111(2)运输卷在30800回风卷(东段)内西帮开门,以原30800回风巷(东段)C3#导线点往南2.5m按-8°坡度开始卧底，按方位角a=326。14'进行伊卜底至距离G传导线点16m处后按平巷掘进，直至C仲导线点往北20.4m处调向：按方位角a=310°14',坡度0°沿31100回风巷采空区边缘掘进19.E后沿11#层顶板摘进：预计工程量814米，2013年8月中旬开始掘进,预计2014年2月上旬竣工。4、31111(2)运输巷掘进供风采用2X30KW风机供风，风机安设在1770轨石门。31111<2)运输巷回风路线：31111(2)运输巷掘进迎头一31111(2)运辘巷30800回风石门30800回风巷一1769集中回风联巷一三采回风下山一地面。5、31111(2)运输卷运输系统:综掘机(或人工扒货)一31111(2)运输卷SGW-420型刮板输送机一31111(2)运输卷胶带运输机一31111(2)运输巷吊挂式运输机一30800回凤石门SGWT20型刮板输送机三采运输卜.山强力皮带一三采区煤仓一地面。二、依据（2）工作面施工设计;2、31111（2）运输卷掘进地质说明书:3、«31111（2）运输巷“一通三防”安全技术措施;4、31111（2）运输巷供电系统5、煤矿安全规程、综掘机使用规定及掘进相关规定及符合夕煤矿安全规程规定的相关资料。第二章地质说明书一、概况1、井巷工程名称：31111（2）运输巷2、位置：D31111（2）工作面运输巷井下位一：采运输下山以西，原31111工作面采空区与31100工作面采空区之间,预计标高在：+1766.5-1775.5m.2）该管地面位于何家境口与缚落冲子之间，地貌形态为中高山山地，地形为陡坡旱地，植被不发白，地表出露地层为三送纪上统飞仙关组灰名录色细砂岩和第四纪覆上层，地面标高在+1925+2121.8m之间。在开采塌陷影响范围内地表无民房建筑物及重要工业设施。3,工作面周边采掘楮况1）根据设计，该桂位于原三采31111工作面果空区以南，经31100工作面采空区回风巷施工。其东面为三采运输下山，南面为3UOO工作面采空区（开门点至548米段）及部分未开采区域，西面60.0米为老三采区回风卜.山，北面85-100米外为老31111工作面采空区。2）该巷从开门点至132米段，垂距往上810米为30800回风巷；开门点往前28米至560米段，垂距往上约431n左右为30100工作面采空区。4,工作面工程量：根据该工作面设计，运输巷设计方位角为31001%沿11#煤层底板掘进，总工程量约814m。二、煤层、煤层II底板情况1、煤层该工作面主要开采煤层为上二迭龙潭煤组11#煤层，俗称大栓炭，黑色或褐黑色，块状或粉状,线理至细条带结构,断口不平整，为半亮型燥。由于该巷南面5.O米为31100工作面采空区，因此根据31100工作面回风巷实际揭露情况分析，该工作面煤层结构发杂，含有4公夹肝，煤以厚度在3.2-4.1Otn左右，为10#煤乂与11#煤展的合并乂。但根据31100回风巷实际揭露情况，31111运输巷在掘进460米后往西区域，94下分层与10#和11#煤层有逐渐合并的趋缈，其煤层厚度在5.0米左右。其煤层结构为：0.51.2(0.1-0.2)0.5(0.04)0.1(0.03)1.2(0.05)1.0.2,根据11#煤层实际揭露情况，该煤层含3层夹砰，在煤层上部普遍发育两层高岭石泥岩夹肝，上层为细品，下层为相晶，厚度在0.03-0.05米左右，是11#煤层区别于其它煤层的主要标志。3、煤层走向预计在105°120',WfJV9°。4、煤所顶底板1)直接顶为灰色砂质泥岩，厚度3.07.0米.2)老顶为灰色钙质细砂岩，厚度O-IO.0米。3)直接底板为灰色泥岩，厚度0.8-2.0米4)老底为深灰色粉砂岩，厚度1.5-2.5米。三、地质构造情况由于该巷南面5.Om为31K)O工作面回风巷,且两巷道均为11#煤层巷道，因此31II1.(2)运输巷在掘进过程中，其地质构造情况基本与31100工作面回风巷相同，无大的变化。结合31100工作面回风卷地质构造情况表明，31111(2)运输巷在开门掘进前20米段，地质构造较竟杂，将受一帧向在120°,倾角在45°,落差在4.Om左右的正断层影响，过完该断层后，该巷后段地膜构造较简单，不受大的地质构造影响。四、水文地质条件1、地面水文地质情况1)、该巷地面地貌形态为中高山山地,地形为陡坡早地，植被不发育,地形、地貌对泄水十分有利。该巷地表出露地层为三迭纪上统飞仙关组灰绿色细砂岩和第四纪覆土层，地面标高在+1925+21.21.8m之间，与井下U#煤U垂直深度在150-350米之间，无河潦、池塘等地表水体存在。2)、地层：该卷道开采煤层为11#煤层，其上覆地层为上二会系龙潭组上段及三迭纪上统飞仙关组和第四纪覆土层，上二段系龙潭组上段厚度约60m左右，主要岩性为细砂岩、粉砂岩、泥岩及球晶状菱铁质泥岩组成。三迭纪上统飞仙关组，主要由紫色、紫灰色薄至厚忆状细砂岩、粉砂岩、砂质泥岩及泥岩组成，以细砂岩、粉砂岩为主。据勘探资料飞仙关组单位涌水量小于01升/秒米，渗透系数0.00095米/日，为弱含水层。龙潭煤组上段厚度在60In左右，其单位涌水量小于0.048升/秒味,渗透系数0.03121OO1.O38米/日,为弱含水层.综上所述表明，31111(2)运输巷地表无地表水体且上覆地层堆位涌水量均小于0.1升/秒米，无强含水层，并口地貌便于地表降雨泄水,因此在掘进过程中不受地表水及含水层影响。2、井下水文地质分析D该巷位于老三采31111工作面采空区与31100工作面采空区之间的保护煤柱带.该巷东面为30802回风巷、31109运输联巷及三采运输下山等，根据现井下实际怙况表明，30802回风巷、31109运输联卷等均无积水：南面5.O米为31100工作而采空区(开门点至548米段)及部分未开采区域，虽31100采空区中可能存在部分积水,但由于31111(2)运输巷处于31100工作面采空区北面，其巷道标高高于31100工作面开采水平，且31100工作面与31102工作面连通,其积水将流入南面的31102工作面采空区，对31111(2)运输巷掘进不会构成影响：西面50.O米为老三采区三条下山，虽存在大量枳水，但与31I1.1.(2)运输巷之间存在老三采井筒保护煤柱带，对31111(2)运输巷掘进基本无影响：北面为老31I1.1.工作面采空区，现存在大址积水.但一是该巷与31I1.1.老空区中间存在85TOO米的工作面保护煤柱条带，二是31111(2)回风巷现正在对采空区进行放水工作,出水无水压现象，表明积水基本放出。因此对运输巷掘进无影响。2)该巷从开门点至132米段，垂距往上8-10米为30800网风巷：开门点往前28米至560米段，垂距往上约43m左右为30400工作面采空区。但由于两工作面卜.部的11#煤层已回来，因此两工作面采空区中不存在积水现象，旦31111(2)运输卷处于两工作而投影下紧张回风巷区域，该区域位于两工作面标高较高部分。因此31111(2)运输巷也不受顶部采空积水影响。3)根据设计，该区域主要地质构造主要集中在该巷开门前20米段，后地质构造较简单，不受大的地质构造影响，通过31100回风巷和30800回风巷对该断层实际揭露情况表明，该断层无水，因此该巷不受断层裂隙积水影响。五、影响掘进的其它因素I、瓦斯：据勘探和重庆煤科院鉴定资料，该煤层原始瓦斯含量为15.87m»t,为煤与瓦斯突出煤乂。1)由于该巷开门至548米段紧靠31100工作面采空区回风巷，在31100工作面回风卷掘进过程中，对巷道两帮瓦斯进行了超前抽放.故31111(2)运输巷瓦斯得到了定的释放.2)该巷从开门点至548米段紧靠;31100回风巷掘进,549至594米段为未解放区域,595至814米段为30207工作面解放区。2、煤尘：据2003年9月燥炭科学研究总院玳庆分院煤尘爆炸性鉴定报告：11#煤层有煤尘爆炸性危险。3、煤U自燃倾向等级：据2003年8月煤炭科学研究总院重庆分院煤炭自燃倾向等级鉴定报告：11#煤层自燃帧向等级为山类，为不易自燃煤层。六、建议1、由于该巷的面5.0米为31100采空区,掘进过程中,严格按中腰线掘进“2、由于该巷南面5.0米为31100工作面采空区，且煤层为10*与1"煤层合并层，煤层较厚，因此在掘进过程中加强顶板支护管理工作,特别是桂道苑近南帮区域。3、由于该巷煤层较厚，且为11#煤层，因此掘进过程中加强对巷道北面煤层瓦斯的抽放工作。第三章施工方法及作业方式一、施工方法31111(2)运输卷采用综掘机掘进成年眼爆破掘进，全断面一次成巷。3U11(2)运输巷施工钻场期间采用钻眼爆破或综掘机掘进，全断面一次成巷。二、作业方式1、钻眼爆破掘进：掘支单行作业。2、综掘机掘进时：柝式皮带往迎头段掘支交叉：桥式皮带段掘支平行作业.3,31111(2)运输巷开门前，先在开门点位JS按间距2m,施工3棵6m长、直径为21.6三的锚索对顶板进行加强支护。4、钻场开门前沿巷道中线按间距3m,施工3棵6«长、直径为21.611un的锚索对顶板进行加强支护。第四章掘进一、掘进巷道断面尺寸1、31111(2)运输巷为倒梯形断面,其规格尺寸：B-=4.20m,H掘=2.6m,S掘=10.92m,:B净=4.00m,H净=2.5m,S净=10.011其水沟规格为：上底O.5m,下底O.3m,高03m呈倒梯形，巷道内运输设备铺设在巷道中心往西O.5m位置，风水管、瓦斯管布置在巷道北帮：风筒、放炮线布置在巷道南帮：动力电缆、监控线布置在巷道顶板上：风筒距底板1.7%压风管距底板加、水管距底板0.8m、瓦斯管距底板0.3m.2、若卷道南帮影响行人，或抬运物件，经相关领导及业务科室研究商讨同意后，可按照煤犷安全规程规定将风筒、电缆、风水管吊挂改至相应巷帮，吊挂必须整齐.31111(2)运输巷支护断面图二、巷道支护形式1、支护选型31111<2）运输卷采用1.4mX0.9m钢筋网、3.5m“旷型钢带、2.5m左旋式无纵筋锚杆配合（直径）=21.6nm,6m锚索配合钢筋网对顶板进行支护。根据水矿发关于印发£煤矿掘进（巷修）、支护管理规定要求计算锚杆长度和间排距。D锚杆长度1.：1.1.1+1.2+1.3式中：1.一锚杆总长度m口一锚杆外露长度取0.05m1.2一有效长度（顶锚杆免压拱将与帮锚杆煤帮破碎深度较大值）1.3锚杆锚入程定层内深度取0.6In1.2=B2+Htan（45°-w2）f1.2=4.2/2+2.6tan（45°-75*/2）/21.2=1.48m1.=O.05*1.48+0.6=2.13mB卷道掘进跨（宽）度为4.2mH巷道掘
