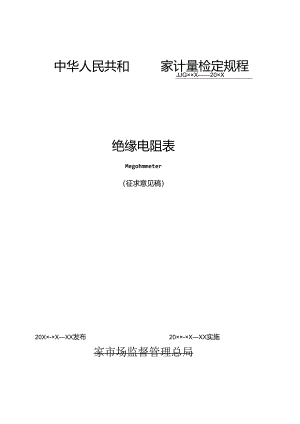

中华人民共和家计量检定规程JJG××X20×X绝缘电阻表Megohmmeter（征求意见稿）20X×-×XXX发布20××-×XXX实施家市场监督管理总局绝缘电阻表检定规程JJGXXXX-XXVerificationRegu1.ationofMegohmmeter归口单位：全国电磁计量技术委员会主要起草单位：国家高电压计量站×××X×X参加起草单位：XXXXXX研究院×××××XXXXXXX本规程委托全国电磁计量技术委员会负责解释本规程主要起草人：×××(××××××)×××(XXXXXX)×××(××××××)参加起草人：×××(XXXXXX)×××(XXXXXX)×××(XXXXXX)目录91«HI范围I2引用文件I3术语和计量单位14概述25计J性能要求31.1 端电压及稳定性31.2 准确度等级31.3 示值允许误差31.4 便斜影响41.5 屏蔽装置46通用技术要求56. I外观56.1 基本功能要求56.2 绝缘电阻66.3 绝缘强度67计房者具控制67. 1检定条件67.2检定项目和检定方法7附录A检定原始记录格式I附录B检定证书/检定结果通知书内页格式（第2页）3附录C检定证书/检定结果通知书检定结果页式样（第3页）4引言JJF1002-2010国家计量检定规程编写规则、JJF1001-2011S通用计量术语及定义、JJF1059.1-20126测量不确定度评定与表示共同构成支掾本规程制定工作的基础性系列规范。本规程为第二次修订。本规程与JJG6221997相比，除编堀性修改外，主要技术性修改如下：一一增加f引言、范围、引用文件和术语部分；一一调整了通用技术要求；一一调整了计员器具控制的内容；一一明确f检定结果的处理；增加了附录A检定记录（推荐）格式；一一增加了附录B检定证书内页格式：一一增加/附录C检定结果通知书内页格式。本规程的历次版本发布情况为：JJG622-1989、JJG622-1997o绝缘电阻表检定规程1范围本规程适用于测星:绝缘电阻的直接作用、模拟指示绝缘电阻表(以下简称'绝缘表")的首次检定、后续检定和使用中检验，不适用于数字显示以及有特殊技术要求的绝缘电阻衣及高阻计检定。2引用文件本规程引用了下列文件：GB"433432023高压绝缘电阻表GB/T4793.1-2(X)7测量、控制和实险室用电气设备的安全要求JJG1072-2011直流高压高值电阻器检定规程凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本规程。3术语和计量单位3. 1绝缘电阻insu1.ationresistance在绝缘结构的两个电极之间施加的直流电压与流经该对电极的电流之比t来源：GBfT43343-2023,定义：3.1|3.2 测量端子testtemina1.绝缘表中用于连接被测对象的接线端子，按其与被测对象的连接部位,分为线路端子1.、接地端子E和屏蔽端子Go来源：GB/T43343-2()23,定义：3.2)3.3 额定电压ratingvo1.tage绝缘表测量端处于开路状态卜输出电压的标称值，Ug3.4 开路电压open-circ1.evo1.tage绝缘表测量端处于开路状态下，所测量的输出电压值。3.5 中值电压midd1.eva1.uevo1.tage绝缘表测量端1.E连接中值电附所测员的输出电压值。3.6 中值电阻medianva1.ueresistance绝缘表标尺几何中心附近分度线的电阻值。注：该电阻数值取最大分度线的电阻值2%的1,2,5或1()的整数倍数值。4概述绝缘表按供电方式可分为采用手摇电动机供电的绝缘表、化学电池供电或交流电网供电的绝缘表。绝缘表通过在绝缘结构两端施加直潦电压从而测量绝缘电阻。绝缘表主要由带手柄的直流电源装置和指针指示装置组成,通过将被测电流作用于磁电系电流表及磁电系比率表,模拟指示绝缘电阻值，其工作原理如图1所示。试品绝缘电阻心接在1.、E间，通过绝缘电阻RX产生的电流A流过电流线圈1.,试品两端的电压也同时加在电压线圈附力I1.电阻R、上产生一个电流A.并流过表头的电压线圈1.,两个线圈都在表头磁缸内产生旋转力矩，使得表头指针的偏转与这两个电流的比值相关。在指针指示的不I可位置上刻划出相应的绝缘电阻值，可显示被测绝缘电阻的大小。由化学电池供电或交流电网供电的绝缘表其基本原理如图2所示。通过电子器件进行DaDC变换对测量端子1.,E提供测量电压，由CPU、运和放大器、ADC等组成的电子电路对被测信号进行变换或处理，由脑电系电流表或数字表直接指示或显示被测绝缘电阻(i,(,主要用于测量设备或材料的绝缘电阻值。绝缘表一般具有屏蔽端子G,被测电阻RX接在测盘端子1.、E之间。图2绝缘表（电子式指针）结构示意图5计量性能要求5.1端电压及稳定性5.1.1额定电压Ur绝缘表额定电压推荐值可在表1中选取。表1欲定电压推荐值Ur推荐值100V250V500V1000V2500V5000V100(X)V5.1.2开路电压绝缘表开路电压不应小于UrjI不应大于1.2Us5.1.3中值电压绝缘表中值电压应不低于O.9t°5.1.4端电压稔定性绝缘表在Imin内开路电压最大值与最小值之差应不大丁绝缘电阻表额定电压值的5%。5. 2准确度等级绝缘表准确度等级可分为2,5,10,20共4个级别.6. 3示值允许误差指针显示绝缘表的非线性标尺里程如修谀!未找到引用源.所示,划分为I、II、川三个区段，各区段示值最大允许误差与准确度等级的关系应满足错误!未找到引用源,的规定，具体要求如F：a) I区段和H【区段为低准确度区.I【区段为高准确度区：b) H区段的长度不应小于标度尺全长的501区段为起始刻度点到II区段起始点,川区段为I1.区段终点到最大仃效员程点。两区段之间应仃分界标记或在产品说明书上注明其分界处的量值：c)为扩展量程范围而采用多条刻度标尺的指针显示绝缘表，应具有刻度标尺指示和读数倍率,用以标明测量值对应的刻度标尺和实际阻值与刻度指示值的关系，图3指针显示绝缘表量程区段表2指针显示绝缘表最大允许误差与灌确度等级的关系准确度等级I251020最大允许误差(%)II区段±1.0±2.0±5.0±10.0±20.0I、H1.区段12.0±5.0±10.0±20.0±50.0指针显示绝缘表的示值最大允许误差，按公式(1)计算.=(n×%)(I)式中：AR-示值最大允许误差单位：M,GO：凡被检绝缘表示伯，单位：M。、G。：A一准确度等级指数.5.4帧斜影响对于指针显示的绝缘表，当绝绿表的工作位置向任方向倾斜5°时，其指示值的改变量不应超过其鼓大允许误差的50%.5. 5屏蔽装置对于上星限为500MQ以上的绝缘表,应具备防止测量电路泄漏电流影响的屏蔽装置和独立的引出端。当接地端和屏蔽端及线路端和屏蔽端之间，分别接入电阻价等于绝缘表测量回路串联电阻值R100倍的电阻时，应能维持原有计量性能。6通用技术要求6. 1外观和标识绝缘表外观应满足以下要求：a）主机及配件的壳体无明显的划伤、凹陷、变形、脱漆，表面清洁无污迹：b）铭牌、符号、标志、测量端子标识应正确、清晰：c）指针显示的读数部分：指针表的表罩应无色透明，无妨碍和影响读数的缺陷、现象和损伤。刻度盘应平整光洁,各标志清晰可辨。对于分区段给出准确度等级的表应给出区段标识。指针指示端的长度至少应能凝盖刻度线1.4o刻度值应符合1X1.On、2×10n,5X10n,n为正、负整数或是零。机械调零装置应具有一定的调节范围，调节应灵活。测量开路和短路时，绝缘表指针分别偏离8和。刻度线中心不超过土I.5mm,d）绝缘表应具备保证该表正确使用的必要标识：从外表看，零部件完整，无松动，无裂缝，无明显残缺或污损.当倾斜或轻摇被检绝缘表时，内部无撞击声；左右对称，指针不应弯曲，与标度盘表面的距离要适当。7. 2基本功能要求a）将首先在被检绝缘表测址端钮（1.,E）开路情况下，摇动发电机摇柄，指针应指在8的位置，不得偏离标度线的中心位置土1.三,若有无穷大调节旋钮，则应能调节到8分度线，且有余量：b）将绝绿表线路端钮和接地端钮短接，指针应指在零分度线上，不得偏离标度线的中心位置±1mm：c）对于没有零分度线的绝缘表，应接以起点电阻进行检验:d)绝缘表应具仃短路与开路的耐受能力，绝缘表测量端子间发生短路或开路后，绝缘表均不应损坏，且绝缘表示值误差应满足准确度等级要求。发电机手柄转速为额定转速80%和120%时，示值误差允许改变量不超过准确度等级的0.5倍。8. 3绝缘电阻在标准条件下，绝缘表测量线路与外壳之间的绝缘电网值应符合表3要求。表3绝缘电阻要求值额定电压要求值1.kV2OM>1.kV>30MQ9. 4绝缘强度由交流电网作供电电源的绝缘表,其供电电源电路与外壳之间的绝缘应能耐受频率为50Hz»2kY交潦电压作用Imiru7计量器具控制10. 1检定条件7. 1.1.环境条件一环境温度：23C±5C:一相对湿度：小于80%：一一除地磁场外应无其他强外磁场：-电网供电电压允许偏差±5%,频率允许偏差±1%：7.1.2.所使用的计量标准器检定中所使用的标准器具见表4。表4检定时所使用的标注器具表序号设在名称主要技术多数准确度等级/最大允许误差1标准高压电阻箱阴做范困：1.(K)k100OGC电压范困：100V-IOkV电阻：±(O2%5%)电压：±1%2恒定转速驱动装置轴速：(12O-18O)r/min±2rmin3高压电容潺电容贵0.3I1.F(15kV)/4高输入阻抗电压表电压范围：100V-1.9.99kV,输入阻抗:不小于5GC15级5耐电压测试仪电压范困：100V1.5kV5级6水平仪示值分辩力：o.±0.2,检定项E和检定方法7.2.1检定项目绝缘表检定项目见表5。表5检定项目一览表检定项目首次检定后续检定使用中检杳通用技术要求外观检杳+÷+功能检查翦本功能检杳+÷*短路与开路检交+÷绝缘电阻试验+-绝缘强度试脸*-计量性能要求那电压及稳定性开路电压÷中位电压+÷示值误差+-倾斜引起的附加误差+-屏蔽装汽检衣+-注：符号"+”表示需要检定，符号我示不需检定.7.2.2检定方法7.2.2.1外观检查用目测方法进行检查，结果应符合6.1的要求.7.2.2.2功能检查绝缘表工作条件
