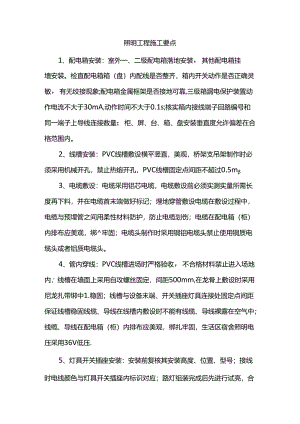

照明工程施工要点1、配电箱安装：室外一、二级配电箱落地安装，其他配电箱挂墙安装。检直配电箱箱（盘）内配线是否整齐，箱内开关动作是否正确灵敏，有无绞接现象;配电箱金属框架是否接地可靠,三级箱漏电保护装置动作电流不大于30mA,动作时间不大于0.1s;核实箱内接线端子回路编号和同一端子上导线连接数量；柜、屏、台、箱、盘安装垂直度允许偏差在合格范围内。2、线槽安装：PVC线槽敷设横平竖直，美观，桥架支吊架制作时必须采用机械开孔，禁止热熔开孔，PVC线槽固定点间距不超过0.5m3、电缆敷设：电缆采用铝芯电缆，电缆敷设前必须实测实量所需长度再下料，并在电缆首末端做好标记；埋地穿管敷设电缆在敷设过程中，电缆与预埋管之间用柔性材料防护，防止电缆划伤；电缆在配电箱（柜）内排布应美观，绑牢固；电缆头制作时采用铜铝电缆头禁止使用铜质电缆头或者铝质电缆头。4、管内穿线：PVC线槽进场时严格验收，不合格材料禁止进入场地内；线槽在墙面上采用自攻螺丝固定，间距500mm,在龙骨上敷设时采用尼龙扎带绑中1.稳固；线槽与设备末端、开关插座灯具连接处固定点间距保证线槽稳固线缆、导线在线槽内敷设时不能有线缆、导线裸露在空气中；线缆、导线在配电箱（柜）内排布应美观，绑扎牢固，生活区宿舍照明电压采用36V低压.5、灯具开关插座安装：安装前复核其安装高度、位置、型号；接线时电线颜色与灯具开关插座内标识对应；路灯组装完成后先进行试亮，合格后再进行吊装；吊装过程中设置安全措施；开关插座安装完成后测量安装高度是否一致；线缆、导线在配电箱（柜）内排布应美观，绑牢固。
