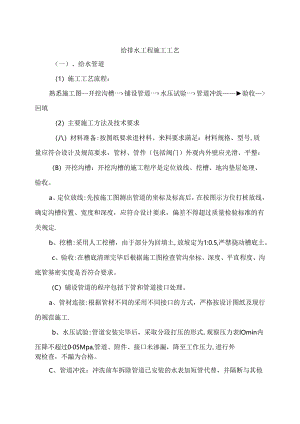

给排水工程施工工艺.docx

给排水工程施工工艺（一）、给水管道（1）施工工艺流程：熟悉施工图-开挖沟槽一铺设管道一水压试验一管道冲洗验收>回填（2）主要施工方法及技术要求（八）材料准备:按图纸要求进材料。来料要求满足：材料规格、型号,质量应符合设计及规范要求，管材、管件（包括阀门）外观内外壁应光滑、平整：（B）开挖沟槽：开挖沟槽的施工程序是定位放线、挖槽、地沟垫层处理、验收。a、定位放线:先按施工图测出管道的坐标及标高后，在按图示方位打桩放线，确定沟槽位置、宽度和深度，应符合设计要求，偏差不得超过质量检验标准的有关规定.b、挖槽:采用人工挖槽，由于部分为回填土,放坡定为1:0.5,严禁挠动槽底土。c、验收:在槽底清理完毕后根据施工图检查管沟坐标、深度、平直程度、沟底管基密实度是否符合要求。（C）铺设管道的程序包括下管和管道接口处理。a、管材连接:根据管材不同的采用不同接口的方式，严格按设计图纸及现行的规范施工.b、水压试验:管道安装完毕后，采取分段打压的形式,观察压力表IOmin内压降不超过005Mpa,管道、附件、接口未渗漏，降至工作压力,进行外观检查，不漏为合格。C、管道冲洗：冲洗前车拆除管道已安装的水表加短管代替，并隔断与其他正常供水管线的联系，冲洗时用高速水流冲洗管道，直至所排出的水无杂质即可。d、回填：要求回填土过筛，不允许含有有机物或建筑垃圾及大石头等,分层分填，人工夯实.(二)、排水管道(1)工艺流程：熟悉施工图一A开挖沟槽铺设管道一A验收一1川填(2)主要施工方法及技术要求：（八）开挖沟槽的施工程序是定位放线、挖槽、地沟垫层处理、验收.a、定位放线：先按施工图测出管道的坐标及标高后，在按图示方位打桩放线,确定沟槽位置、宽度和深度，应符合设计要求，偏差不得超过质量标准的有关规定。b、挖槽：采用小型机械挖槽或人工挖槽，槽帮必须放坡，定为1：0.33,严禁挠动槽底土，机械挖至槽底上30cm,余土由人工清理,防止挠动槽底原土或雨水泡槽影响基础土质，保证基础的良好性，土方堆放在沟槽的一侧，土堆底边与沟边的距离不得小于0.5M.c、地沟垫层处理：要求沟底是坚实的自然土层，如果是松土填成的或沟底是块石都需进行处理，松土层应夯实，块石则铲掉上部后铺上一层大于150mm厚度的回填十.整平夯实或用黄沙铺平。d、验收：在槽底清理完毕后根据施工图检查管沟坐标、深度、平直程度、沟底管基密实度是否符合要求，如果槽底土不符合要求或局部超挖，则应进行换填处理。(B)铺设管道的程序包括管道中线及高程控制、下管、检查井、管道接口等的处理。a、管道中线及高程控制：利用坡度板上的中心钉和高程钉，控制管道中心线和高程必须同时进行,使二者同时符合设计要求。b、下管和稳管：采用人工下管中的立管压绳下管法，管道应慢慢落到基础上,应立即校正找直符合设计的高程和平面位置，将管段承口朝来水方向。c、检查井砌筑应在井基碎强度达到70%、稔好管子、做好接口后砌筑。排水检查井内的流槽也应在井壁砌到管顶时随时修建,用破砌筑并抹水泥砂浆，防止积水与阻塞.d、管道接口：接口前将承内部及插口外部刷干净，接口环形胶圈缝隙要均匀一致。(C)回填：污水管道安装完毕后，要及时进行闭水试验，试验合格并经监理工程师核准签验后，方可填土.要求回填土不得回填宜径大于100宅米的块石或坚硬的土块，不允许含有有机物或建筑坨圾等，分层分填，人工夯实，在回填至管顶上50Cm后，11J用打夯机夯实。
