技能培训资料：调节阀分类、组成、优缺点.docx

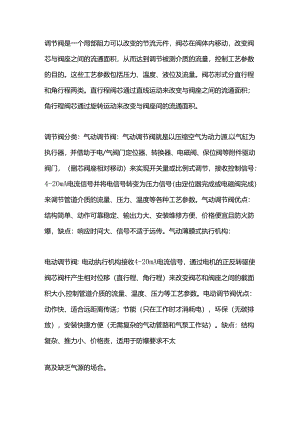

调节阀是一个局部阻力可以改变的节流元件，阀芯在阀体内移动，改变阀芯与阀座之间的流通面积，从而达到调节被测介质的流量，控制工艺参数的目的。这些工艺参数包括压力、温度、液位及流量。阀芯形式分直行程和角行程两类。直行程阀芯通过直线运动来改变与阀座之间的流通面积；角行程阀芯通过旋转运动来改变与阀座间的流通面积。调节阀分类：气动调节阀：气动调节阀就是以压缩空气为动力源,以气缸为执行器，并借助于电/气阀门定位器、转换器、电磁阀、保位阀等附件驱动阀门，（删芯阀座相对移动）来实现开关量或比例式调节，接收控制信号：4-2OmA电流信号并将电信号转变为压力信号（由定位器完成或电磁阀完成）来调节管道介质的流量、压力、温度等各种工艺参数。气动调节阀优点：结构简单、动作可靠稳定、输出力大、安装维修方便、价格便宜且防火防爆，缺点：响应时间大、信号不适于远传。气动薄膜式执行机构：电动调节阀：电动执行机构接收4-20mA电流信号，通过电机的正反转驱使阀芯阀杆产生相对位移（直行程、角行程）来改变阀芯和阀座之间的截面积大小,控制管道介质的流量、温度、压力等工艺参数。电动调节阀优点：动作快、适合远距离传送；节能（只在工作时才消耗电），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。缺点：结构复杂、推力小、价格责，适用于防爆要求不太高及缺乏气源的场合。气动调节阀分类：1、按调节阀动作方式（阀芯运动轨迹）分类：a.直行程调节阀；b.角行程调节阀。2、按调节阀调节方式分类：a.调节阀（调节切断阀）带定位器；b.切断阀。执行器组成：执行器按其能源形式，分为气动、电动、液动三类。气动执行器由气动执行机构和调节机构（通常称调节阀）两部分组成。在某些特殊场合，还需要配置一些辅助装置如：阀门定位器和手轮机构。阀门定位器可提高调节质量，改善执行器的性能，手轮机构可以在调节系统因停电、停气、调节器无输出或执行机头薄膜损坏失灵时由人直接操作，保证生产的正常运行。薄膜式执行机构的输出特性是成比例式的，即输出位移和输入气压信号成正比关系。当信号压力输入薄膜气室时，在薄膜上产生一个推力，使推杆移动并压缩弹簧，当弹簧的反作用力与信号在薄膜上产生的推力平衡时，推杆就稳定在一个平衡位置。信号压力越大，推杆位移量就越大.推杆的位移就是执行机构的直线位移，也称行程。执行器的作用方式：正作用执行机构是指信号压力增加时推杆向下移动；反作用执行机构是指信号压力增加时推杆向上移动；调节阀正装是指阀芯向下移动时，阀芯与阀座间的流通面积减小；调节阀反装是指阀芯向下移动时，阀芯与阀座间的流通面积增大。正作用执行机构和正装调节阀组成气关式执行器（正作用）。反作用执行机构和正装调节阀组成气开式执行器（反作用）。正作用执行机构和反装调节阀组成气开式执行器（反作用）。正作用执行机构和正装调节阀组成气关式执行器（正作用）。
