光伏电站单块组件检验及并网调试方案指导.docx

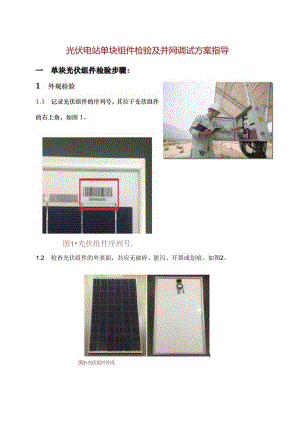

光伏电站单块组件检验及并网调试方案指导图1光伏组件序列号.1.2 检杳光伏组件的外表面，共应无破碎、脏污、开裂或划痕，如图2。图2光伏组件外说.1.3 检查光伏组件的铭牌，其信息应清晰可见，无信息错误或不全，如图3。例（TffeWtM日!ggRt心*K=WI1.1M1.atKt闾A%3RCMHOtBHhUMa1酮.UiXAerXp:BW图3光伏组件铭牌.14检查在组件的边缘及接线盒，应密封良好，无连续的气泡或脱房通道，如图4。ff1.12选界直流电压构图13开用电压测试图14选择直流电流模式图15短路电流测试短路电流(Isc)测试：将光伏组件的正负接头对接。选择钳形万用表的电流档，按卜SE1.EeT钺切换到电流模式(此时屏幕左上角显示DC),并按下RE1.健将电流读数清零（如图14）。张开钳口使连接线从中穿过并闭合钳口（如图15）,读取并记录电流值。2.3情况三：使用太阳能模组测试仪（如图16）进行测试在此种情况下，可以测试的光伏组件的性能参数有开路电压（Voc）.短路电流（Isc）国16太阳抵檀忸河试仪最大功率点功率（Pmax）、最大功率点电压（VPm）及最大功率点电流（IPrn）。用太阳能模组测试仪测试时，最好能够在阳光较好的情况卜进行测试“15117带MC4插头的电缆线图18电雉线连接如图19测试仪器连接如图20性能叁数测试2)若直流电压超过逆变器启动电压，具液晶屏激活，操作按键，检查逆变器的所在国家代码、保护/数设置、时间设置是否正确，如为初次上电，应按照操作手册进行各参数设置；3)检杳逆变器的通讯连接是否成功(在箱变恻，利用UPS及直流屏为保护装置及通讯装置供电)；检查完毕后，将逆变器直流开关旋至位置“OFF3交流汇流箱部分检查交流汇流箱各开关是否完好，开关合分是否到位，触头接触是否良好,，检查主电缆及分支电缆相序是否正确，4电力电缆试验及检查(1)测曜绝缘电阻测玳绝缘电阳时，应分别在每一相上进行。对一相进行测盘时，其他两相导体、金属屏蔽或金属套和铠装层一起接地(2)交流耐压试验对35KV电缆的主绝缘做耐压试验时，应分别在每相上进行。对一相进行试验时，其他两相导体、金属屏蔽或金属套和铠装层一起接地；对额定电压为06IkV的电缆线路应用250。V兆欧表测Q导体对地绝缘电阻代替耐压试验，试验时间Imin0(3)检查电缆线路两端的相位是否一致，5箱式变电站的试验及检查(1)箱变低压侧保护应符合设计图纸要求，并根据设计图纸，检查所有二次回路的正确性，检查接线连接点是否牢固。（3）35KV开关柜的试验及检查按照电气装置安装工程电气设备交接试验标准GB50150-2016中的要求，进行站内35KV开关柜内的一次设备，包括断路器、互感器、避雷器、支柱绝缘子，做以下项H（最少包括）试验，并审查试验报告：D测地绝缘电阻；2）交流耐压试验；3）测Ift断路器主触头的分、合闸时间，测亚分、合例的同期性，测E合剂时触头的弹跳时间；4）断路曙操动机构试验5）测最互感器绕组直流电阻；6）检查互感粉接线组别和极性；7）测心互感器误差及变比；8）测Irt互感器的励磁特性曲线，9）测H金属气化物避雷器直流冬考电压和0.75倍直流电压F的泄漏电流；10）金属仪化物避雷器工频放电电压试脸，检查变压器高低压侧接线的正确性,接线连接点是否牢固，检杳变压器柜体内部环境是否整洁，消理安装及试验迪招物,，二次设备的试验及检杳：按照电气装置安装匚程电气设符交接试验标准GB50150-2016中的要求进行二次设备的绝缘电阻测Nt及交流耐压试验，按照维电保护和电网安全自动装置检验规程>>D1.T995-2006中的要求进行二次设备及线路的调校、检验，审查试验报告。635kV外线系统的试验及检查按照电气装置安装工程电气没备交接试验标准GB50150-2016中的要求，进行35KV外线系统的一次设备，包括断路繇隔而开兴互感黑避宙黑支柱绝缘了、35KV电缆，做以下项目（最少包括）试验，并审查试验报告：D测H绝缘电阻；2）交流耐压试睑；3）测ht断路器主触头的分、合闸时间，测此分、合闸的同期性，测H合闸时触头的弹跳时间；4）断路器操动机构试验5）测量互感器绕蛆直流电阻；6）检杳互感器接线组别和极性；7）测Ift互感器误差及变比；8）测质互感器的励磁特性曲线。9）测京金属仪化物避雷器直流参考电压和0.75倍直流电压下的泄漏电流；10）金属仪化物避窗器工频放电电压试验.检查变压萧高低压侧接线的正确性，接线连接点是否牢固，检查变压器枢体内部环境是否整洁，清理安装及试脸遗留物二次设备的试验及检杳；按照电气装置安装工程电气设备交接试验标准GB50150-2016中的要求进行二次设备的绝缘电阻测现及交流耐压试验，按照继电保护和电网安全自动装置检验规程>>D1.T995-2006中的要求进行二次设备及线路的调校、检验，审查试验报告。735KV外线接入外电网对35KV外线系统、升压站35KV开关柜、升压变压器的试舱及检查完毕后，通过相关部门的脸收，请施工堆位耨外线T接入外电网。三并网试运行步骤在并网准备匚作完毕，并确认无误后，可开始进行并网调试，遵循以下步骤：D闭合站内直流电源及UPS电源的相应开关，闭合35KV开关柜及低压侧开关柜内的相关二次供电回路开关，检查确认各保护装置及仪表IE常工作。2）确认分离35KV并网出线柜的接地开关，所有断路器手车摇至实验位，PT柜及计m柜手车摇至分离位；3）确认分窗35KV外线电网连接点处的断路器；4）闭合外线连接点的断路器双侧的隔离开关；5）闭合外线连接点的断路器，并采用验电器检验断路器下侧，确定断路器接通；6）通过35KV前的带电显示器，检查进线IW带电情况；7）将35KV并网出线柜断路器手车摇至工作位，进行合闸操作；8）检查35KV计员相、PT柜、变压器进线柜前的带电显示器，确认母线带电情况；9）依次摇进计成柜手车、PT柜手车、变压器进线柜断路器手车；10 ）依次闭合PT柜二次侧电压回路开关、并网出线柜二次侧电压回路开关、变压2#进线柜二次刷电压网路开关，检查保护装置及仪表装置显示值；11 ）观察电能质量分析仪液晶显示的网恻电压和频率，确认其在正常值范周内;12 ）进行变压器进线框断路器合网操作，进行变压器空栽试验，试验按规范要求连续运行24小时，应无异常现象，测H其空栽电压、空载电流、空载损耗、温升及温控调节应符合产品技术条件规定；13 ）依次闭合低压恻总断路器，各交流汇流箱进线断路器，观察低压侧保护装置及各仪表的工作状态，确认正常；14 ）在每台交流汇流箱侧，闭合总开关，用示波器或电能质质分析仪测H网恻电压和频率是否满足逆变器并网要求，在电网电压、频率均满足并网要求的情况下，进行下一步操作；15 ）选择光照充足的时间段，按照接线顺序，对逆变器逐一进行上电测试，闭合汇流箱中第一路分支开关，将对应逆变器的直流开关旋至“ON”按照逆变器，操作手册，操作按键，使逆变萧运行，观察逆变器1.CD液晶屏，确定其工作状况；16 ）待逆变器正常工作5min后进行孤岛保护检验，断开交流汇流箱的分支断路器，观察逆变器的工作状态，利用万用表交流750V档测晶分支断路器逆变需侧有无电压，若无，且逆变器显示“NOGUIDER”则检验通过，闭合交流汇流，箱分支断路器，观察逆变粉的I：作状态，若转为正常I：作，测试结束，先闭合交流江流箱分支断路器，将逆变器的直流开关旋至“OFF”；17 ）重史以上两个步骤，对每一台逆变器进行测试，直至全部测试通过，如果在测试过程中，听到异响或发现逆变器有异常，可通过液晶上停机按钮停止机器运行，并做及时的故障排除；18 ）逆变器测试完成并无问题后，通过闭合交流汇流箱与低压进线柜之间的的断路器，改变逆变器投入台数来考址光伏发电功率，逐步增加输入功率（可考虑分别增加到10%、25%、50%、75%、100%设计功率点），并检验各功率点运行时的并网点的电能质量（PF值，THD值、三相平衡等）；19 ）在进行匕一步骤的同时，进行升压变压器的负载试脸，按照要求，进行带额定负荷运行12小时，测质的三相电流及三相电压应对称平衡，试运人员必须每小时巡视一次，变压器应无异常现象，做好试运行记录。20 ）以上步躲均完成后，并且各一次及二次设备运行均无异常且符合要求后，初步试运行调试完毕。21 ）缶注：以上试运行，需由我公司人员在场指导、配合科试，同时需有相关设备供应商、系统集成商等多单位紧密配合，相互合作，共同完成，四安全指施1调试检测人员要求D从事现场调试检测的人员，必须身体感官无严重缺陷。经有关部门培训考试鉴定合格，持有国家劳动安全监察门认可的电工操作上岗证才能进行电气操作2）必须熟练掌握触电急救方法。3）现场谓试、检测人员应思想集中，电器线路在未经测电笔确定无电前，应一律视为“有电，”不可用手触摸，应认为带电操作4）工作前应详细检杳自己所用工具是否安全可能，穿戴好必须的防护用品，以防工作时发生意外。2试验过程注意小项D现场试验过程中，在开关手把上或线路上悬挂“有人工作、禁止合用”的警告牌，防止他人中途送电;2）装设接地线：检测平台接地体之间应良好连接，最终从集控车引出地线与现场接地点可旅连接；3）送电前必须认真检查电器设备，和有关人员联系好后方能送电；4）装设临时遮栏和悬挂标志牌：试脸过程中，将检测平台四周装设临时遮拦并悬挂“高压危隆”警告牌；5）使用验电棒时要注意测试电压范圉，禁止超出范圉使用，验电：分相逐相进行，在对断开位置的开关或刀间进行脸电的同时，对两侧各相脸电；6）对停电的电线路进行胶电时，若线路上未连接可构成放电网路的三相负荷，要予以充分放电；7）高压试脸时必须戴绝缘手套；8）工作中所有拆除的电线要处理好，带电线头包好，以防发生触电；9）遇有雷雨天气时，检测人员应立即停电工作，并做好检测平台防雨措施；10）发生火警时，应立即切断电源，用四氯化碳粉质灭火器或黄砂扑救，严禁用水扑救ID工作完毕后，必须拆除临时地线，并检查是否有工具等物在带电体上；工作结束后，必须全部检测人员撤离工作地段，拆除警告牌，所有材料、工具、仪表等随之撤施，原有防护装置随时安装好。五组纲职责1业主联诜现场试运行时光伏电站业主单位应派人参加，光伏电站业主单位应派人负责试运行过程中的协调工作。各单位需统一服从指挥小蛆的调度，责任为试运行及检测试聆提供便利条件，相互配合，确保试验设备的安全，保证试验的顺利进行。2运行机构职责：负责试运行期间的组织协调工作负责试运行现场的各项操作工作，确保各项操作步骤正确（包括定值修改、调节方式、调节幅度等）装设试脸现场的临时固定电话，保证通讯通畅。（试验仪表安放处安装临时电话）当班值运行人员对运行表计按方案要求记录各项数据。
