【制度】临时用电组织设计(安全用电方案).docx

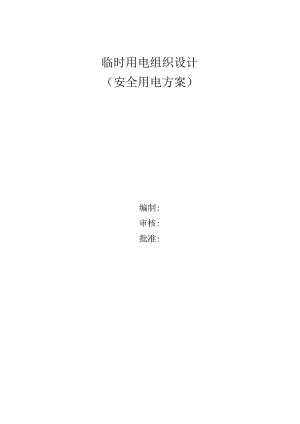

临时用电组织设计（安全用电方案）编制:审核:批准:目录I、工程概况2、编制依据3、本工程涉及的临时用电雁工项目4、现场勘测5、负荷计。5.1强电使用电动工具及功率15.2弱电需使用电动工具及功率26、电缆选择及配电箱配St37、配电箱技术要求58、安全措施78.1施工用电总要求78.2电工安全操作规程88.3移动和手持式电动工具操作安全措施98.4电焊作业安全措施108.5电气防火措施118.6保护接率118.7设置漏电保护器118.8电气设备的使用与维护121、工程概况2、编制依据1、施工现场临时用电安全技术规范（JGJ46-2005）。2、城市建设管理、现场文明施工、绿色环保等规定.3、电器元件应选用符合GB/4048.2-200kGB6829以及JGJ46-2005标准的产品。4,市轨道交通有限责任公司施工现场临时用电安全管理规定。3、本工程涉及的临时用电施工项目本工程涉及的临时用电施工项目主要包括：供电系统槽钢焊接、支架安装、线槽管线切割、打孔、安装、施工照明等，分别需要用到的用电设备有：交流电饵机、石材切割机、电锤、角磨机、照明灯1.ED）、台钻。4、现场勘测本工程临时用电范围比较集中，主要集中在站台、站厅。所以不宜选择发电机。本方案级配电箱进线引自土建单位的一级配电箱出线，配线采用和土建单位样三相五线制，并设置漏电保护系统。5、负荷计算5.1强电使用电动工具及功率名称电压等级致IR总负荷（KW）交流电焊机1台电锤3把电钻1把角磨机1把照明灯(1.ED)石材切割机1台台钻1台P一功率COSf-功率因数K-用电设备同时使用系数电焊机I=P焊/1.732/U线/c。Sf电焊机1=12.5/1.732/0.38/0.95电焊机I=20A总电动工具I=K*P电/u总电动工具1=0.6*5.8/0.22总电动工具1=15.8A三相平均分配后每单相二15.8A3=5.2A强电单相总电潦=电焊机1+单相最大电流强电单相总电流二20A+5.2A=25.2A5.2弱电需使用电动工具及功率I名称电压等级救信总负荷(KW)交流电焊机1台电傕6把电怙4把角磨机4把照明灯(1.ED)3或石材切割机2台电焊机I=P焊/1.732/U线/cosf电焊机1=12.5/1.732/0.38/0.95电焊机I-20A总电动工具1.=k*p电/u线总电动工具1=0.6*13.3/0.22总电动工具I=36A三相平均分配后每单相=36A3=12八弱电单相总电流-电焊机1+单相最大电流弱电单相总电流=20A+12弱电单相总电流=32A根据通信专业、信号专业需求两路电源开关分别为32A,通信专业、信号专业单相总电流二0.6*(32+32)A=38.4A主进线单相总利I=强电单相总电流+弱电单相总电流主进线单相总和=25.2A+32A+38.4A主进线单相总和=95.6A6、电缆选择及配电箱配置经用电工具符合计算数据得知主配电箱进线配电箱的主空气隔离开美为电潦容量为100八。根据电缆载流量速杳表可以得知一级配电箱应该选择3*35+2*16三2的铜芯电缆。(电源线长度为估算量60m)附件一I(X)A*AV3p63A卜一、32A卜-空，SP型开3p63A漏保3P+N32漏保3P+N站台西段63A漏保3P+N3P+Z63AI空开3p32Af空开3p站厅东段站厅西段32A海保3P+N级配电希级配电箱应设置四个主回路和一个备用回路。二级配电箱分布位置为站厅东西两端（由通信、信号专业负贡敷设安装）站台东西两端由供电专业敷设安装。根据电缆载流量速查表二级配电箱进线应选为3*25+2x16mm2铜芯电缆（电线估算长度80InI附件二I卜一63A空气开关Ap40A-3p4OA'3p空开I空开40A混保)WA漏保3H-N.)3p+N电W-机电动工具32R2p32A,12p空升空开32A湿保)32A制保2p1.2p32A2p32A>2p空升空开32AnP132N'2p空气开关空气开关J电动工具电动工具二级配电箱根据用电器不同应配有两种三破配电电箱。具体如下：I、进线应选择5*1Omin2的进线。三级箱中配有三相10A空开和40A漏保各个。详见附件三（配备电缆30m）2、进线应选择3*6mm2的进线。三级箱中配有单相32A空开、32A漏保、三孔堆相插座各一个.详见附件四（配备电缆3011O40A在开，3p、4OA1保3kNfJ三级配电箱附件三32A空开32A漏保2p2pF-I三孔单相插座三级配电箱附件四7、配电箱技术要求I、附件四中三孔插座为多用插座2、以上所有空气开关及漏电保护器均采用透明式,必须经过3C认证、检测报告、合格证书、使用说明书等应齐全有效。3,配电箱、开关箱箱体须采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2-2011m,其中开关箱箱体钢板厚度不得小于1.2mm,配电箱箱体厚度不得小于1.5mm：箱体表面应做防腐处理，涂层均匀完整；各级配电箱箱门应加锁。4、配电箱(柜)、开关箱内安装板面卜方方便接线处设N、PE端子板，进出线中的N线必须通过N线端子板连接：端子板宜使用铜母排和镀锌螺栓。N端子板必须与金属电器安装板绝缘，PE端子板必须与金属电器安装板做电气连接；端子板上每个螺栓压接线不应超过2根，多股线应用线鼻子并涮锡，平垫、弹簧垫齐全，压接牢固可靠.PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。5、金屈箱体、箱门、箱腿和箱内开关电器的金属外壳应采用绿/黄双色绝缘软铜线或铜编织线与箱内PE端子板进行电气连接。6、一二级配电箱内漏电保护淞的额定漏电动作电流可以大30品，额定漏电动作时间可以大于O1s,但孜额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAs：三级配电箱中漏电保护器的额定漏电电流不应大于30mA,额定漏电动作时间不应大TO.1.s.7、相线(1.),工作零线(N),保护零线(PE)的颜色标记必须符合以卜规定：相线1.1.（八）,1.2(B).1.3(C)相序的绝缘颜色依次为黄色、绿色、红色：工作零线(N)的绝缘颜色为淡蓝色：保护零线(PE)的绝缘颜色必须为绿/黄双色。保护零线(PE)必须采用绝缘铜芯导线，不得采用裸导线或铝导线。8、配电箱、开关箱应有配电箱标识牌，其中内容包括编号、负责人、电话、单位。总配电箱进出线电缆上设有电缆标示牌，详见下图：配电箱标示牌电缢标示牌9、总配电箱、分配电箱各回路应有明显的标识。8、安全措施8.1施工用电总要求I、施工现场必须建立安全技术档案。执行电气安全操作规程、电气安装规程和运行管理规定、电气维修检查制度、电工交接班制度、接地电阻测试记录和漏电开关测试记录。配电箱使用前必须做好漏电测试检杳，同时还应填写检杳记录。2,装、维修或拆除临时用电工程，必须由电工完成“电工作业必须配戴必要的个人防护用品，并严格遵守电工安全悚作规程持证上岗，现场的电器设备，输配电线路的维修，抢修必须配有至少二名电工，做好监护工作，电工必须严格按“装得安全、用得正确、修得及时、拆得彻底”的十六字方针进行日常操作.3、配电箱应装设在干燥、通风、常温以及无杂物、无液体浸溅和不易受撞击的场所。在箱体周用应有足够二人同时工作的空间和通道。4、配电箱内的开关、保护器、熔断器的容量不得报臼更改，不得使用小容量的开关、保护器、熔断器或保险税代替使用。5、配电箱内的电气设备必须符合耍求，各级配电装置的容珏应与实际负载相匹配，其结构形式、盘面布置和系统接线要做到规范化。6、配电箱内应有总熔断器和总空气开关或漏电保护器,进线应采用380V时.必须选用三相五线制：采用220V时，应选用单相三线制。配电箱体必须接地，接地（接寄）必须可靠。7、配电箱内的插座上方必须配有与用电设备容量相匹配的漏电保护泯，插座上方无漏电保护器的，不得使用。8、施工中使用的每台用电设备必须有各自的开关箱，必须实行“机闸”制，除照明电器外，严禁用同一开关箱直接控制两台及两台以上用电设备（含插座），同时，应加强对输电线路和电器设备进行检瓦发现有损坏的插座、开关、漏电保护罂时必须及时更换，没有更换的不得使用。9、使用的电源线应符合要求，对输电线路、用电设备应经常进行检食、维修，如有老化、损坏不能维修时应及时更换。10、配电箱应装设端正、牢固。IK配电箱内应整洁，不得存放任何料具，各类电器装置应安装牢固、灵敏有效、完整无损、绝良好，无带电体外露部分，布线、接线规范，进出线口应设在箱体的下面。12、移动式配电箱必须有可靠的防雨措施和接地保护，开关或分路熔断器必须与用电设备相匹配：同一箱内不得用单相三眼和三相四眼不同电压的插座。13、移动式配电箱需要移动时,应先断开电源并断开本箱内使用的机具电源，确认后方可移动。箱内带电或机具作业时，不得移动箱体。14、在使用各种移动式电动工具时，因故离开现场暂停工作或突然停电，应及时拉开电源开关，防止突然来电发生意外事故。15、各类移动式电动工具和手持电动工具的电源线必须选用多股铜芯橡套软电缆，应符合使用工具的需要，不得使用小于工具负荷的软线，防止发生电气火灾事故。16、现场使用的照明工具，一律采用软质的橡皮护套线，并应有漏电保护开关。17、室内外照明灯具应有支架,其支架高度不得低于1.5M。使用碘铝灯时，灯具应固定在支架上,灯线及易燃物不得靠近灯具.碘铝灯距工作点应大于3.5比照明灯具的金属外壳、支架必须设有保护接地措施。18、凡在电缆井、电缆通道、竖井内及无触电保护措施的危险场所作业,须使用移动式手灯照明时，手灯工作电压应选用低于36V的安全电压。19、在工作场面窄小、潮湿场所时，应选用12V电压或手电筒。手持行灯应有保护黑，手柄应绝缘良好、耐热、防潮。8.2电工安全掾作规程1、从事电气安装的电工人员必须身体健康，无精神病、高血压、心脏病、视力、听力不正常等疾病,并且至少每两年检查一次身体，对不适宜高处、露天等电气安装作业的人员不得参加施工作业。2、电气安装的电工人员应掌握本工种的技术技能、安全操作规程。经考试合格后方可参加工作。独立进行安装的工作人员除应具备必要的电气技术理论知识外，还应掌握有关工具、机具、仪表的正确操作、使用和保管方法。电气安装人员应学会触电急救法和人工呼吸等紧急救护法。3、进入施工现场的施工人员必须佩戴安全帽，穿工作服，穿绝缘鞋，戴绝缘手套。4、施工人员对具体的施工内容所使用的安全工具（安全帽、安全带、绝缘手套、绝?象鞋、验电黯、梯子）等，使用前应进行检查，对不符合安全要求的安全工具禁止使用。5、用于高处作业的竹、木梯应当有足够的强度。且梯脚具有防滑措施。禁止在个单梯上有两人同时作业。6、高处作业人员应配带工具袋，较大的工具应系保险绳,传递物品应用传递绳。保险绳、传递绳应牢固无断股现象。8.3移动和
