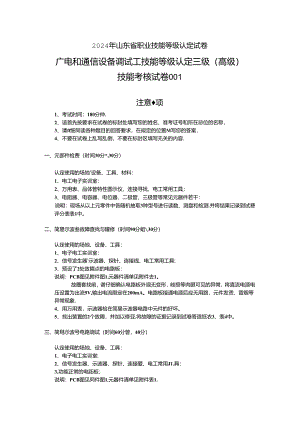

2024年山东省职业技能等级认定试卷广电和通信设备调试工技能等级认定三级（高级）技能考核试卷001注意项1、考试时间：180分仲.2、谙首先按要求在试卷的标封处填写您的姓名、准考证号和所在总位的名称，3、请ff细同读各种题目的回答要求，在规定的位置M写您的答案，4、不要在试卷上乱写乱倒，不要在标封区填写无关的内容.一、元部件检费（时间30分*,30分）认定使用的场地'设备、工具、材料：1、电工电子实训室：2、万用表、品体管特性图示仪、连接寻找、电工常用工具；3、电阻器、电容器、电位器、二极管、三极管等常见元器件若干：说明：现场从以上元零件中各随机抽取3种型号进行读数、测盘和检测.并将结果记录到试费评分表表1中。二、简易示波叁故障查找与罐修（时间90分蛆30分）认定使用的场地、设备、工具：1、电子电工实训室：2、信号发生器'示波器、探针、连接线、电工常用工具:3、预设了2处故障点的电路板：说明：PCB图见附件图1,元器件清单见附件去1。故圈套找前，谢仔细确认电路板外观无变形，岐损等肉眼可见的异常，将直流电源电压设置为出流9V,输出电流限定在200mA。电路板接通电源后应无用路，元件发烫、冒烟等异常现象.4、用万用表，示波器检在简易示波器电路中元件的好坏。5、找出装置的2个故障，并加以修亚,将故障的证据记录到试卷答造纸衣3、表4中。三、简舄示波号电路调试（时间60分曾，40分）认定使用的场地、设备、工具：1、电子电工实训室:2、信号发生器、示波器、探针、连接爱、电工常用J1.具：3,功能正常的电跖板；说明：PCB图见冏件图1,元器件清单见附件表1.请考生完成下列调试及记录工作，并娘写到答卷中.1、时节直流稳压电源，设定好限定给出电流,使其输出9V直流电压至电路板2、完成电路图中各节点的电压测口（RBC三个点电压的测墩）、1.ED灯D3所在支路的电流的测量，并将结果记录在试卷答题纸表5中，3、将直流电源与本电路板.信号发生器与本电路板上信号输入端的连接图,绘制到答题纸图I中（包括函数发生器、示波器、稳压电源、被测电路之间连接关系）.4、使用函数发生涔，输出频率为500Hz,峰峰值为2丫，对称度为95%的三角波至本电路的信号输入端，调节电路板上可谓的器件使波形恰当地显示并将并将参数和波形记录在试卷答题纸表6中.5,将TESTSIG端1.1.的信号接到本电路的输入端进行测址,符朋介模式设置成AC.调节SW2至IV档位，诩节SW3至X1.档位，调节水平设置至20OuS并将参数和波形记录在试卷答题纸表7中，附件1原理图附件2PCB图（元件封装布局）附件3元件清单表1元件清单（考生故障修修申请用）序号名称蓼数数a封装考生领用答名考坪员确认签1按健按犍5B3F-10XX2贴片1.ED红色ICH1P-1.ED08053接莲端f2脚21X021排针4脚11X015贴片电阻O5R08056贴片电阻1.5K4R08057贴片电阻100K3R08058贴片电感100uH3R08059贴片电容1011C080510贴片电容10412CO80511贴片电阻IOK8R080512贴片电阻1203R080513贴片电阻1502R080514贴片电阻1801R080515贴片电阻IK5R080516直插电感Irn1.IZ1.AI0204/517显示屏2.4TFT12.4TFT18贴片电阻200KIR080519贴片电阻20KIR080520贴片电阻2211C080521贴片电阻2M2R080522贴片三极管2N39061S0T23-BEC23贴片电容2pF1C080524贴片电阻3.3K3R080525贴片电阻30。IR080526贴片电容30pF2C080527可谓电容30pF2CTRIMTZ0328贴片电阻3K1R080529贴片电阻4702R080530直插电容47uF6E2,5-531贴片电容5p1.71C080532三端稳压器7905ISOT22333晶振8MHz1QS34贴片三极管90141SGT23-BEC35三粕穗乐器ANS1.II7-3V31S0T22336三端稳压器AMS1.117-5.01SOT22337BNC接口BNC1XP22716138电源，帘I1DC9V1DCJ030339运算放大器1.M324D1S01410拨动开关S1.IDE_8_23S1.IDE_8PIN41贴片二极管SSb1.2DO211C12单片机STM321103CX11.QFP48考评员:年月曰
