钢筋混凝土简介和柱.ppt

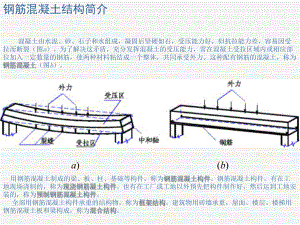

钢筋混凝土结构简介 混凝土由水泥、砂、石子和水组成，凝固后坚硬如石，受压能力好，但抗拉能力差，容易因受拉而断裂（图a）。为了解决这矛盾，充分发挥混凝土的受压能力，常在混凝土受拉区域内或相应部位加入一定数量的钢筋，使两种材料粘结成一个整体，共同承受外力。这种配有钢筋的混凝土，称为（图b）。a)(b)用钢筋混凝土制成的梁、板、柱、基础等构件，称为。钢筋混凝土构件，有在工地现场浇制的，称为。也有在工厂或工地以外预先把构件制作好，然后运到工地安装的，称为。全部用钢筋混凝土构件承重的结构物，称为。建筑物用砖墙承重，屋面、楼层、楼梯用钢筋混凝土板和梁构成，称为。(一)钢筋的分类和作用配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种:(a)板(b)梁(二)保护层和钢筋弯钩为了保护钢筋、防腐蚀、防火以及加强钢筋与混凝土的粘结力，在构件中的钢筋外面要留有保护层，根据钢筋混凝土结构设计规范规定，梁、柱的保护层最小厚度为25mm，板和墙的保护层厚度为10-15mm。如果受力筋用光圆钢筋，则两端要弯钩，以加强钢筋与混凝土的粘结力，避免钢筋在受拉时滑动。带纹钢筋与混凝土的粘结力强，两端不必弯钩。钢筋端部的弯钩常用两种形式。(a)钢筋的弯钩（b)钢箍的弯钩常用代号及图示特点常用代号及图示特点1.构件代号房屋结构的基本构件，如板、梁、柱等。种类繁多，布置复杂，为了图示简明扼要，并把构件区分清楚，便于施工、制表、查阅，把每类构件给予代号。序号名 称 代号 序号 名 称 代号 序号 名 称代号 123 4 5 6 7 8 9 10 11 12 13 14 板 屋面板 空心板 槽形板 折板 密肋板 楼梯板 盖板或沟盖板 挡雨板或檐口板 吊车安全走道板 墙板 天沟板 梁 B B WB WB KB KB CB CB ZB ZB MB MB TB TB GB GB YB YB DB DB QB QB TGB TGB L L 15 16 17 18 19 20 21 22 23 24 25 26 27 28 吊车梁 圈梁 过梁 连系梁 基础梁 楼梯梁 檩条 屋架 托架 天窗架 框架 刚架 支架 柱 DL DL QL QL GL GL LL LL JL JL TL TL LT LT LTLTWJ WJ TJ TJ CJ CJ KJ KJ GJ GJ ZJ ZJ Z Z 29 29 30 30 31 31 32 32 33 33 34 34 35 35 36 36 37 37 38 38 39 39 40 40 41 41 42 42 基础 设备基础 桩 柱间支撑 垂直支撑 水平支撑 梯 雨蓬 阳台 梁垫 预埋件天窗端壁 钢筋网 钢筋骨架 J J SJ SJ ZH ZH ZC ZC CC CC SC SC T T YP YP YT YT LD LD M M TD TD W W G G 常用构件的代号(1)预制钢筋混凝土构件，现浇钢筋混凝土构件，钢构件和木构件，一般可直接采用本附录中的构件代号。在设计中，当需要区别上述构件种类时，应在图纸中加以说明。 (2)预应力钢筋混凝土构件代号，应在构件代号前加注“Y-”，如Y-DL表示预应力钢筋混凝土吊车梁。2.钢筋代号在钢筋混凝土结构设计规范中，对国产建筑用钢筋，按其产品种类等级不同，分别给予不同代号，以便标注及识别，如下表所示。3.钢筋混凝土的图示特点为了突出表示钢筋的配置状况，在构件的立面图和断面图上，轮廓线用中粗线或细实线画出，图内不画材料图例，而用粗实线（在立面图）和黑圆点（在断面图）表示钢筋。并要对钢筋加以说明标注。(1)钢筋的一般表示法，如下表所示。名 称图 例说 明钢筋横断面 无弯钩的钢筋端部 下图表示长短钢筋投影重叠时，可在短钢筋的端部用45短划线表示。 预应力钢筋横断面 预应力钢筋或钢铰线 用粗双点划线无弯钩的钢筋搭接 带半圆形弯钩的钢筋端部 带半圆形弯钩的钢筋搭接 带直弯钩的钢筋端部 带直弯钩的钢筋搭接 带丝扣的钢筋端部 (2)钢筋的标注应包括钢筋的编号、数量（或间距）、代号、直径及所在位置，通常是沿钢筋的长度标注或标注在钢筋的引出线上。简单的构件，钢筋可不编号。板的配筋和梁、柱的箍筋一般是标注其间距，不注数量。具体标注方式如下：(3)当构件纵横向尺寸相差悬殊时，可在同一详图中纵横向选用不同比例。(4)结构图中的构件标高，一般标注出构件底面的结构高。(5)构件配筋较简单时，可在其模板图的一角用局部剖面的方式，绘出其钢筋布置。 预制钢筋混凝土柱结构详图的图示方法，基本上和梁的相同，但对于工业厂房的钢筋混凝上柱等复杂的构件，除画出其配筋图外，还要画出其模板图和预埋件详图。现以某地单层工业厂房单跨车间的BZ9-1预制钢筋混凝土边柱结构详图为例，说明其图示特点。(1) 模板图。主要表示柱的外形、尺寸、标高，以及预埋件的位置等。作为制作、安装模板和预埋件的依据。从图中可以看出，该柱分为上柱和下柱两部分，上柱支承屋架，上下柱之间突出的牛腿，用来支承吊车梁。与断面图对照，可以看出上柱是方形实心柱。其断面尺寸为400400。下柱是工字形柱，其断面尺寸为400600。牛腿的2-2断面处的尺寸为400950。柱总高为10.550米。柱顶标高为9.300米，牛腿面标高为6.000米，柱顶处的M-1表示1号预埋件，它准备与屋架焊接。牛腿顶面外的M-2和在上柱离牛腿面830。(2) 配筋图包括立面图、断面图和钢筋详图。根据立面图、断面图和钢筋表可以看出，上柱的号筋是4根直径为22的级钢筋，分放在柱的四角，从柱顶一直伸入牛腿内800。下柱的 号筋是4根直径为18的级钢筋，也是放在柱的四角。 下柱左、右两侧中间各安放2根16的 号筋。下柱中间配的是 号筋210。、和都从柱底一直伸到牛腿顶部。柱左边的 和号筋在牛腿处搭接成一整体。牛腿处配置 和弯筋，都是412（为级钢筋符号），其弯曲形状与名段长度尺寸详见筋详图。牛腿的钢筋布置参看右图。在这里柱箍筋的编号，上柱是，下柱是和，在牛腿处是，各段放法不同，都在立面图上分别说明。如上柱的顶端500范围内，是号箍筋6100。牛腿部分选用箍筋8150。应该注意，牛腿变断面部分的箍筋，其周长要随牛腿断面的变化逐个计算。 (3) 预埋件详图：M-1、M-2及M-3详图分别表示预埋钢板的形状和尺寸，图中还表示了各预埋件的锚固钢筋的位置、数量、规格以及锚固长度等。
