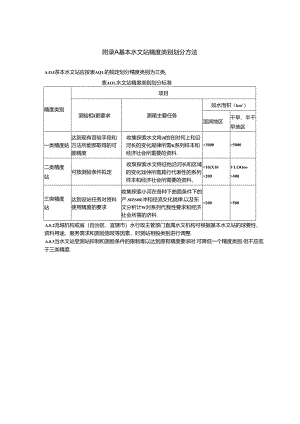

附录A基本水文站精度类别划分方法A.O.I茶本水文站应按表AQ1.的规定划分精度类别为三类,表AO1.水文站精度类别划分标准精度类别项目测验相I更要求测箱主要任务如水而枳（km?）湿涧地区干早、半干早地区一类精度姑达到现有苕验手段和方法所能部取得的可能精度收集探索水文将Jf的在时何上和沿河长的变化规律所需K系列样本和经济社会所雷要的资料.>3000>5000二类精度站可按测验条件拟定收泵探索水文特征他沿河长和区域的变化戏仲所需具行代表性的系列样本和经济社会所需要的资料，<10(X10>200V1.OOoo>500三突精度站达到设站任务对资料使用精度的要求收集探索小河在各种下曲面条件下的产.SfZStB!冲和径流攵化拢律.以及东文分析计W对系列代我性要求和经济社会所需的济科.<200<500A.0.2流域机构或省（自治区、宜辖市）水行政主管部门直属水文机构可根据基本水文站的球要性、资料用途、服务需求和测验施吱等因素，时测站相股类别进行调整.A.0.3当水文站受测站捽制和测脸条件的限制难以达到原有精度要求时.可降低一个精度类别.但不应低于三类精度.附录B流速仪法B.I一般规定B.1施测流此时应同时进行下列工作：1观测基本水尺水位.当测流断面内另设有辅助水尺时.同时观测：要求观测比降的测站,同时观测比降水尺水位：2施测水道断面。水道断面的施测执行本标准4.2节及附录B.8的有关规定：3进行测点流速或垂规平均液速刈累.对流向测验有要求时，进行漉向偏角测累：4观测天气现象及测脸陆面附近水流情况；5计算、检查和分析流役测验数据及计0成果.B.1.2测流方案可按本标准表B.12.12-1表B.12.12-3给定的方窠选择，当需要校玛测验精度时，可选择多线、多点、长历时的方案。B.I3潮流房测验总前机不确定度应小于15%，系统不确定度应小于3%.8.1.4 河床冲浪变化不大的测站，一次测流过程水位褓落差不超过本标准6.3.2第3款的规定，但水位涨落急剧使得测次分布不能满足要求时.可采用连城测流法.8.1.5 河床比较桓定，水位与垂战平均流速关系稔定的测站，当水位济落急剧，使得一次测流过程中的水位涨落差可能超过本标准冏录B.I1.4条的规定时，宜采用分戏溯流法.B.2测速垂线布设B.2.1测速垂线应大致均匀分布.并能基本控制阍面地形和流速沿河宽分布的主要转折点,无大补大割：主槽垂践布设应较河滩为密.B.2.2对测流断面内大于断面流量1%的独股分流、小沟，应布设测逑乖线。B.23随水位级的不同，断面形状或流速横向分布有较为明显变化的测站,应分高.、中、低水位级分别布设垂践。B.2.4测速垂线的位置直同定,当发生下列情况之一时.应随时调整或补充测速垂线：I水位涨落或河岸冲刷，使旅岸边的垂战距岸边太远或太近时；2断面上出现死水、回流.儒确定死水、回流边界或回流流班时：3河底地形或测点流速沿河宽分布有明显变化时：4冰期的冰花分布不均匀或测速垂线上冻时：5冰期在靠近岸冰与畅隔河面分界处出现岸冰时，B.23使用统道的测站,启用前应对测深测宽的仪»、工具及缠索尺寸标志进行率定.并应按本标准附录B.8的规定进行检查.B.2.6测速垂线的数H应按本标准附录B.12选用的测流方案确定，主流摆动剧烈或河床不稔定以及漫谶严重的测站,宜选取测速垂线较多的方案.B27潮水河的测速乖线数目，可适当少于无湖河流，用船施测时宜为5条7条，用缆道施测时宜为7条9条，特别宽阔或狭窄的河遒可的情增减，但不得少于3条。当高潮与低潮水位的水面宽以及水深相差悬殊时.应在每个潮流期内根据潮水位涨落变化情况.调俗测速垂线数口及岸边测速垂线的位置.B.3流速测验8.3.1 采用选点法施测垂战平均流速时，流速测点的分布应符合下列规定：Ii条率战上相铭两测点的最小间距不宜小于流速仪血浆或版杯的直径：2施测水面流速时,仪器的旋转部分不得派出水面：3施测河底流速时，将流速仪卜放至0.9相时水深以卜.，并使仪器旋转部分的边峰离开河底2cm5cm,施测冰底或冰花底时使仪潺旋转部分的边缘围开冰底或冰花底5cm.8.3.2 流速仪可采川悬杆和悬索两种悬吊方式，悬吊时应使流速仪在水下呈水平井平行流向状态，当多数垂线的水深或流速较小时,宜采用悬杆悬吊。8.3.3 流速仪测点的定位应遵守下列规定：I流速仪距船边的距离不小于1.0m,小船不小于0，m：2采用悬杆悬归时,使流速仪平行于测点当时的流向，并使仪涔装在悬杆上能在水平面的一定范憎内自由转动。当采用固定悬杆时，悬杆一端装有底盘，盘下有尖头；3采用悬索悬吊时,悬挂钳鱼的方法使流速仪平行于测点当时的流向,可采用单点悬吊或可诩整重心的“八字型”能吊,用悬索悬吊时的偏角改正及确定测点位置的方法，按本标准附录B.9的规定选择。当不能采用铅鱼实测水深，借用上一次断面成果杳读水深，且悬索偏角大于10。时，水面以卜各测点的位置来用“试错法”确定。8.3.4 测速垂线上的刈点流速数目应按本标准附录B.I2所选用的测流方案确定，测点流速的位置分布应符合表B.3.4的规定。表.H34垂线上测点流速位置分布测点敷相对水法位置畅淹期冰W一点0.6或Q.5、0.0、0.20.5二点0.20.80.2、0.8三点0.20.6.0.80,15.0,5.0.85五点0.0,0.2、0.6.0.8、1.0六点0.0、0.2、0.4,0.6、0.*、1.0+-A0.0、0.1、0.2.0.3、0.4.。5、。,6、0.7.0&0.9、IO注；根据冰期现象，在敞据自由水面处庖按畅流期布i2水统测点流这位F1.8.3.5 测点流速的测速历时，应按本标准附录B.12所选用的测流方案确定。8.3.6 潮流断面出现死水区时,应根据以往的测验资料分析确定或目测确定死水边界.死水区的面枳不超过断面面积的3%时.可作流水处理：超过3%时，应用低速流速仪、深水浮标或其他方法测定死水边界，井作死水区处理。8.3.7 当测流断面出现仲1流区时，断面I可流状未超过断面坂流状的1%口在不同时间内顺逆不定时，可只在顺逆流交接两侧布泡测速垂线测定其边界，回流可作死水处理；当断面回流量超过断面顺流量的1%时,除应测定其边界外,还应在回流区内布设适当的测速率线，并测出回流埴。8.3.8 流站的垂线流速冽壮直采用往返测!ft测点数目可根据垂线水深按下列规定确定：1水深小于1.Sm时，可采用0.6或0.5相对水深一点法；2水深大于等于1.5m、小于3.0m时，可采用0.2、0.8相对水深二点法:3水深大于等于30m、小于5.0m时，可采用三点法：4水深大于等于5.0m时.宜用六点法.8.3.9 潮流站单个测点上的测速历时宜为60s1.00s,当流速变率较大或垂战上冽点较多时，可采用30s"60s.8.3.10 潮流站垂线流速可采用多架漉速仪在垂缓各测点上同时施测或采用架流速仪在垂线上依次施测各测点流速，再改正为同时流速。B3.1.1.当使用一架流速仪依次施冽各测点的潮流流速时.其施测和改正方法,应符合下列规定：1图解改正法,宜施测5点6点，水面测戊以外的其他测点按等距离分布，并与河底的距离固定不变。当潮水位;张落，引起水面溯点与相邻测点距离过大或过小时，按均匀等距的原则埴减或调整测点.招每一次测点的实测流速按时序点绘端速过程线（图B311）根据这组曲线可查得施测潮流期内任何时间垂线上各个测点的同时流速.测此顺序，自河底测向水面.每次施测的时距宜短、测次宜多。图B.3.11涨落潮流垂线上各测点流速过程妓I-水面测点，2-距河底d3测点：3海河底12测点：4一距阿联山测点：5河嗟测点2流速过程线诙正法.宜采用六点法施测，测点位置按相对水深计算.测坡顺序自河底冽向水面，并记下每点的施测时间.每次施冽时矩宜短，测次宜多.测属和改正方法同本条第I款.3等深点流速改正法，可采用2点6点法施测。测地顺序从水面向下依次测至水深呆大的测点.再向上逐点测回至水面.除水深最大的测点外,其余各测点往返的测两次.各测点间的泅速时矩宜短并大致相等.除河底液速外，其余各测点的流速取两次施测的平均值.并以水深最大冽点的施测时间作为垂线流速的平均晡间.4水面漉速改正法，可采用3点6点法描刈.测瓜顺序从水面向下依次测至河底，井记下水面测戊的开始测量时间作为该垂规的测速时间,各测点施测的时跟宜i井大致相等，测完河底点后，立即再测一次水面流速，各测点流速的改正值按下式计算：V,=××V1（B.3.I1）vo.on式中：Vi第i个测点流速的改正值（Ws）;V1.O第一次测盘的水面漉速（m/s）：WO笫二次测用的水面流曲m/s）：，垂线上测点的顺序号：n垂城上测点的总数；V1一段改正的测点流速（m/s.B.3.12潮流站的断面流速可采用多铅同时测流法，船笠线法或多船笠规法施测，井应遵守下列要求：1多用同时测流法.可在断面上每条垂线分别固定一嘏测船，河时拖刈流速：2一船多戌法，当出条乖雄用：点法或三点法施测时，在一岸测往对岸后，再由对岸测回原岸，以往返两次刈得的各个测点的渔速平均值作为最后施测的一个测点的同时流速.当各条垂线上的冽点数目在六点以上时，可从一岸开始依次测往对岸后不再返测.全断面各条垂线的同时流速可用点绘测点流速过程的方法算出（图B3,t2）i图B.3.I2一船多线法试施测点次顺序I.2.3代表各测点危朝的先后次序,第6只测一次，其他各点均测两次3多期多线法，可每假冽船各能刈I条3条垂线,每条垂线和测点流速的脩测方法，与一船多战法相同。B.4流向偏角测量8.4.1 当断面平均流向偏角超过10,时，应进行流向偏角测埴,流向偏角变化频繁的潮流站，应在部条垂线或部分代表线卜.6爸测每个测点流速的同时施测流向.流向偏角变化不大的潮流站,可只在流向偏角超过10°的垂线上施测流向.8.4.2 流向偏角浏3潮流站应采用流向仪，其他测站UJ来用流向仪或系税浮标等，并应遵守卜列规定：1采用流向仪测出流向的底方位角，并计算测出的底方位角与测流断面垂n线的段方向角之差。当采用直读流速流向仪且读数不检定时，连续读数3次S次，取平均值：2采用流向仪实测低水水面附近的流向时.先使流向仪转轴上端的度盘与转轴垂电,当罗盘就数为在时使其指针刻准流向仪度盘的。或90°,流向仪尾匏的尺寸保证在低流速时能使其说1流向自由旋转。3采用系线浮标测流向时,宜将浮标系在2()m-30m长的柔软细线.匕自垂线处放出,待细线拉紧后，采用六分仪或肽角器测用流向偏角.当采用/角器测fit时,鼠角器上绘有方向线.并采用岁做仪或照准器控制其方向，使它田合或垂之于测流断面跷.B.43缴道站或脩测流向偏角行困难的测站,通过资料分析.当影响总淹址不超过I%时,可不施测流向偏角,但每年应施测I次2次水流平面图进行检验.8.5 其他项目观测8.5.1 每次测流时，应观测或摘录范本水尺水位，当测流断面内另设辅助水尺时，应同时观测或摘录水位，并应遵守下列规定：I当测流过程中水位变化平稳时，可只在测流开始和终了各观测或摘录水位一次：2当测流过程中水位变化较大可能引起水道断面面枳变化较大时,平均水深大于1m,断面面枳变化超过5%,或平均水深小于Im断而面枳变化超过10%的测站.按能控制水位过程且满足相应水位计算的要求,增加观测或摘录水位的次数：3当测流过程可能跨过水位
