4349-2022+污染源自动监控系统数据传输扩展协议技术规范.docx

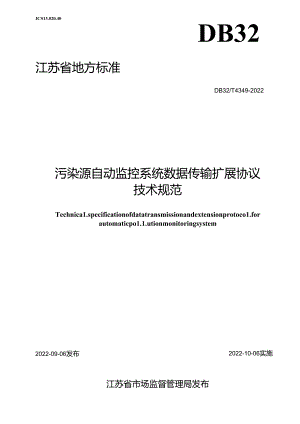

ICS13.020.40DB32江苏省地方标准DB32/T4349-2022污染源自动监控系统数据传输扩展协议技术规范Technica1.specificationofdatatransmissionandextensionprotoco1.forautomaticpo1.1.utionmonitoringsystem2022-09-06发布2022-10-06实施江苏省市场监督管理局发布目次前言1范阳2规范性引用文件3术语与定义4系统结构5协议层次6通讯协议附录A（资料性）上位机与烟气排放连续监测系统（包括Voe）传输通讯示例14附录B（资料性）上位机与水质在线分析仪传输通讯示例16附录C（资料性）上位机与水质自动采样系统传输通讯示例21附录D（资料性）上位机与伸口及总后控制设备传输通讯示例28参考文献35本文件按照GB,，T1.1-2020中标准化工作导则第I部分：标准化文件的培构和起草规则的规定起草.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的贲住.木文件由江苏省生态环境厅提出并归口.本文件起草单位：江芽环保产业技术研究院股份公司、无锡岛科物联网科技发展有限公司。本文件主要起草人：崔小爱、吴云波、郝英群、刘铿、侯兴、程伟、扬俣周、徐痛、周蕾、吴一亚、王成、毛凯、绘刚、周进、邹洪江、黄艳、陈书义、钱维林.污染源自动监控系统数据传输扩展协议技术规范1黄围本文件规定了污染源自动监控系统数据传怆的系统结构、协议层次和通讯协议，犷展了HJ212规定的传输过程及参数命令、交互命令、数据命令和控制命令的数据格式与代码定义，本文件适用于自动监控设备和监控中心之间数据传输,2规晁性引用文件下列文件中的内容通过文中的视他性引用而构成本文件必不可少的条款.其中,注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其呆新版本(包括所有的修改单透用于本文件。HJ212污染源在线监测系统数据传输标准3术语与定义HJ212界定的以及以下术语和定义适用于本文件，3.1污染源自动监控系统On1.inenxi1.oringsystemsofpo1.1.utant由对污染源主要污染物排放实施在规自动监控的自动监控设法和监控中心组成的系统,来源：DB322775-2015.3.1.13.2监控中心Inonittwingcenter安装在各级生态环境主管部门，通过传输网络与自动监控设备连接，接收其发送的数据并对其发出查彻和控制等指令的数据接收和数据处理系统,包括计匏机硬件及计灯机软件等.本文件简称上位机“来源:HJ2I2-2OI7.3.2.f修改3.3数据采集传输仪equipmentofdataCo1.ICCIorandIransniissiun果集各种类型监控仪器仪表的数据、完成数据存储及与上位机数据传蚪通讯功能的单片机、工控机、嵌入式计.算机、可编程自动化控制器<Prognunmab1.e<ona(ionContro1.1.er.PAC)或可编程控制器(Programmab1.e1.ogicContro1.1.er.P1.O等.本文件简称数果仪“侏源：HJ2I2-2O17.3.43.4在线监测仪器仪表On1.inCmonitoringinstnmcnt安装在监测站点现场，用于监控监测污染物排放状况和过程参数并完成与数柔仪通讯传输的仪器仪表.3.5水质自动采样系统automaticwatersamp1.ingSyStCm水污染源在城撕测系统中用于来柒瞬时水样及混合水样、超标用样、平行施测他样、比对监测用样的系统.来源:HJ355-20I9,3$,有修改3.6自动监控设备on1.inemixiittiringequipment安装在污染物监测点现场及影响污染物排放的，艺节点，用于采样、瓶控、监测污染物排放状况和过程参数并完成与上位机通讯传输的设备，包括数据采集传输仪（3.3、在线监测仪器仪衣（3.4）、水质自动采样系统（35）、污染治理设施运行记录仪等，本文件简称现场机。侏源：HJ212-2OI7,3.3,有修改）3.7数据标记datamart;Cr用以表示f动监控设备不同测试数据属性的标记。侏源:HJ354-2019.3.8,有修改）4系统结构污染源自动监控系统从底层逐缎向上可分为现场机、传输网络和上位机三个层次。现场机包括一套或多套在规监测仪器仪表、水质自动采样系统与污染治理设施运行记录仪等自动监控设备，连接到独立的数据采集传给仪，并通过传输网络与上位机进行通讯（包括发起、数据交换、应答等,如图I所示.图I系统构成方式示意图5协议层次协议层次应符合HJ212中的规定，如图2所示,上位机现场机图2数据传揄通讯协议结构6通讯防议6.1 数据结构数据结构应符合HJ212的规定，如图3所示，I通讯包组成I图3通讯协议数据结构6.2 传揄流程6.2.1 现场端主动上传流程见图4。（八）现场机信息被修改后发送“上传现场机信息”命令；(b)上位机接收“上传现场机信息”命令并执行，根据标志Fiag的值决定是否返回“数据应答”：(C)如果“上传现场机信息”命令需要数据应答，现场端接收”数据应答”，请求执行完毕.图4现场端主动上传流程图6.2.2 现场端提取流程见图九（八）上位机发送,提取在线监测仪器仪表信息”请求命令，等待现场端回应：(b)现场端接收“提取在线监刈仪器仪表信息”请求命令.W1.应“请求应答”：(C)上位机接收“请求应答”，根据请求应答标志QnR1.n的值抉定是否等待现场端响应命令：(d)现场端执行“提取在战监测仪器仪表信息”请求命令，发送“在线监测仪器仪表信息森询响应命令：(e)上位机接收“提取在线监测仪潜仪表信息”响应命令并执行,等待现场端执行结果：(f现场端返回“执行结果”:(g)上位机接收“执行结果”，根据执行结果标志EXCRtn的f判断请求是否完成.请求执行完毕.上位机图S现场端提取流程图6.2.3 设置现场端参数流程见图6.（八）上位机发送“设置现场级参数”请求命令，等待现场机网应：(b)现场端接收“设式现场端参数”诩求命令，回应“谢求应答”：(C)上位机接收“请求应答”,根据谛求应答标志QnR1.n的值决定是否等待现场端执行结果；(d)现场端立即执行“设置现场端参数”的请求命令,在设定“超时时间'内,收到现场端返回“请求命令的执行命令”确认，返回”请求命令的执行命令”已成功.在设定“超时时间”内未收到现场端“请求命令的执行命令”确认，返回“请求命令的执行命令”失败：(OI位机接收“执行结果”,根据执行结果标志EXd<tn的值判妍请求是杏完成.请求执行完毕.图6设置现场端叁数流程图6.2.4 控制请求命令流程见图7。（八）上位机发起“控制请求命令”,等待现场机回应：(b)现场机接收“控制请求命令”，回应“请求应答”：(c>上位机接收“控制请求应答”，根据请求应答标志QnRm的值决定是否等待现场机执行结果：(d)现场机立即执行控制请求命令，在设定“超时时间”内,收到返回“请求命令的执行命令”确认.返回“请求命令的执行命令”已成功.在设定“超时时间”内未收到“请求命令的执行命令”确认.返回请求命令的执行命令”失败；(O上位机接收“执行结果”,根据执行结果标志EXCRtn的值判断请求是否完成.请求执行完毕.图7控制请求流程图6.3 数据标记6.3.1 在线监测仪器仪表数据标记应满足表1的要求，数据标记优先锹顺序从裔到低依次为P、D、M、C.T.K.S、B,N.表I在线监J则仪器仪表数据标记浅数据标记标记类型标记说明C校准在我监测仪找仪表处于校敢、校准状态K质控样比对在线蓝利仪:8仪表处于Mi控样比对过程（包括远程标样核食、原控松查等）T也居程花战监测仪潟仪表测M果数值出过测Iit上限M维护在线监测仪器仪表处维护期间D故Ki在税监测仪器仪表各类故蹲.依佬、史揆.适用于浓度.温收、湿度.压力、½ft.运行状态筹各类在线I1.k测仪器仪去：烟气灰样坏,的漏气、堵制、掺杂等情况P断电在注监测仪器仪表各类断电S手工设定手工输入的设定做B通讯异常在线监测仪擀仪表，j数采仪通讯界常N正常在线监测仪器仪衣番检测参数正常6.3.2水质力动采样系自足数据标记应满足表2的要求.表2水质自动采样系统数据标记我数据标记标记类型标记说明N正常水质白动采样系统正常工作D故障水班自动采样系统故障B通讯异常水版自动采样系统与数采仪通讯异常M椎护水质自动采样系统处J循护期间6.4新增及深化字段新增及深化的字段见表3.表3新增及深化字段表字段名描述字符於类型长取值及描述备注DT运行记录类型0-9N3仪器参数（I）、校准参数（2）、标液参数（3）,校准记录（IO1.）.样小分析记录103）、标样核查记录（105）、留样记录（201）.弃样记录（202）、命相的样控制将标信息记录（203）、留样拄射故海信息记录<2（M>Da1.aTime数据时间信息39N14YYYYMMDDHHmmss运行记录中代衣记录生成时间;状叁上深化传提取中代表变动时向Po1.1.d现场机设备编码9.'a./C6IteMMMIUS仪表：！!用污架物因f螭与*码：水明栗样前样器：md0301K1.MiIIT1.x.xxxxUpVa1.ue污染物浓度报警取值上双39N4“XXXXcr是污染的信息编出MWxxxxxx-1.nfo1.d现场端设施信息班码集合,/JXXXCV是现场场设施承德，多个设施薪地城网以“+”分隔xxxxxx-ixxxx现场端设施状态。工作参数值f/-XXXXN”是现场珀设施编码祭地ixxxx”是现场端信息编码用户类熨39NI企业用户（1）、管理用户（2）新埴SF是否启用0-1NI未启用（0、启用（I）新增CmdDa1.c下发H期39N14格式：YYYYMMDDhhnn>s新增wOOOOOTF涌量计次枳沌仪读数39N14新增表3新增及深化字段表（续）字段名描述字希集:型长度取位及描述备注WO(XM)O-ST时段内起始时间旅量计的累积流量波改0-9N14新增OO(KX).Bnd时段内结束时间Si僦计的累积流量读数09N14新埴XXXXXX-RATQ刷卡量39NIO“XXXXKX”是污染物信息垢码废水加位：吨污染物单位；干克新增xxxxxx-PQ排放口本期拌放量09N10新增xxxxxx-YPQ排放口本年排放量0-9NIO新塘xxxxxx-1.Q木期可用余m0-9N10新增ffxxxxxx-DPQ当日放垃0-9N
