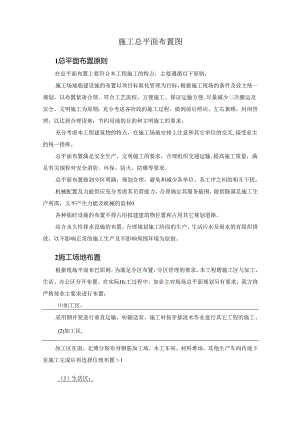

施工总平面布置图1总平面布置原则在总平面布置上要符合本工程施工的特点，主要遵循以下原则：施工场地临建设施的布置以项目标准化管理为目标，根据施工现场的条件及业主统一规划，以布置紧凑合理、符合工艺流程、方便施工、保证运输方便,尽量减少二次搬运及安全、文明施工为原则；充分考虑各阶段的施工过程，做到前后照应，左右兼顾，封闭管理，以达到合理用地，节约用地的目的和文明施工的要求。充分考虑本工程建筑物的特点，在施工场地安排上注意和其它单位的交叉,接受业主的统一指挥。总平面布置满足安全生产、文明施工的要求，合理组织交通运输,提高施工质量，满足有关规程对安全消防、环保、防火、防爆等要求。总平面布置做到分区明踊，规划合理，避免和减少各单位、各工序之间的相互干扰。机械配置及力能供应充分考虑其负荷能力，合理确定其服务能围，做到既满足施工生产所需，又不产生力能及机械的浪材0各种临时设施的布置不得占用拟建建筑物位置和占用其它规划道路。结合永久性排水设施的布置，合理规划施工阶段的生产、生活污水及雨水的有组织排放，以不影响正常的施工生产及不影响周围环境为原则。2施工场地布置根据现场平面布巴原则。为满足分区布置，分区管理的要求，本工程聘施工区与加工、生活、办公区分开布置。在实际Jfc工过程中，如业主对现场总平面规划另有要求，我方将严格按业主要求进行布置，加工区，采用钢井架进行垂直运输，吩输送泵，施工时按穿插流水作业进行其它工程的施工。(2)加工区,加工区在南、北傅分别布身钢筋加工场、木工车间、材料堆场，其他生产车间待地下室施工完成后再选择位理布置1（3）生活区：生活区设置职工宿舍（采用“雅致”活动板房）、职工食堂、澡堂、恻所等生活设施，生活临建设施将严格按业主统一规划格式进行建设。3施工道路布置施工场地内，现场施工道路从业主规划的主干道接用，采用混凝土硬化。对于生产、办公区为满足生产需要设置的临时道路,将采用硬化或碎石铺路，并在道路两边设置排水明沟，将雨、污水引入雨、污水管道。为保证道路的畅通，我方将对施工区域内的道路进行维护，确保满足通行要求。4临建设施布置4.1 办公、生活临时设施布置本工程办公及生活临建应统一规划，其布置应考虑功能齐全、相对独立，不相互干扰，便于工作、生活为原则。办公、宿舍区与生产区分开布置，封闭管理。办公用房规划面枳约500m）能满足本工程办公人员需要。生活峋时设施，职工宿舍、职工食堂、澡堂、厕所等生活设施，生活临建设施将严格按统一规划格式进行搭设。4.2 生产临时设施布置根据本工程牛.产需要，生产区临建设施内容主要包括：钢筋加工生产场地、木工车间、材料堆放场地等.钢筋加工加产区J钢筋加工区设置在场地南、北侧，每个加工区内设对焊机1台、成型机2台、切断机2台、钢筋调直机1台、直螺纹滚丝机1台，负资全场钢筋的加工。钢筋加工车间采用钢管及轻型角钢屋架，解色镀锌瓦局面结构。材翱堆放热材料堆放场设置在暂时设置在北恻，主要为施工结构时的钢筋模板堆放。木工车间，木工车间设置在钢筋加工间的旁边，内设切割机床1台及其他配套设备。5施工力能供应1施工用水现场临时用水包括：砂浆搅拌用水，混凝土养护用水，板面清洗用水，碎输送泵用水，现场消防用水，清洁用水及生活、办公用水等。施工用水量按卜式计算q1.=(k1.Q1.N1.T1.t)×K2(8X3600)=1.IX(1000×400)2×1.5/(8X3600)=11.451.s施工机械用水量计算q2=k1.Q2N2×K3/(8X3600)=1.15×(300×1.4÷200×16÷25)X2/8X3600=0.591.s施工现场生活用水量计算q3=P1.N3K4t×8×3600=(3000×40XI.5)/(2X8X3600)=3.1.31.s生活区用水量计算q4=P2N4K524×3600=1000×120X2.5/24×3600=3.481.s消防用水q5=101.s总用水量计算q1.+q2+q3+q4=1.1.45+0.59+3.13+3.48=18.651.sq1.+q2+q3+q42q5Q=q1+q2+q3+q4=18.651.s用水管径计舔业主需提供DN120用水接驳点，方可满足施工需求，2施工用电本工程施工用电从业主指定地点接入，用电量计算如下:本工程主要用电负荷表：序号用电设备名称型号数量换算后的容：总容量I地泵HBT-802HOKW220KW2振动棒HZX50151.5KW22.5KW3交流电焊机ZX5-4OO622KW132KW4蚌式打夯机H20131.2KW3.6KW5电动潜水泵DN50102.5KW25KK6对焊机UN1-150238KW76KW7直螺纹滚丝机HCS-IOC2IKW8KW8成型机GJ7-4043KW12KW9切断机GQ40E43KW12KW10木工圆锯MJ235152.5KW37.5KW11砂浆搅拌机4IKW16KW12室内照明5Ki13室外照明20KW施工用电容量按以下公式计算：电动机功率统计：1200kW照明功率统计：25kW范工用电容量按以下公式计算：P=I.05(K1P1+K2P2+K3P2)式中：P本施工区的用电容量(kVA)P1.一一每种类型负荷的合计数(kW)P2一一室内照明P3室外照明k该类型负荷的综合需要系数，包括设备效率、负荷数、同时使用率等因数KI=O.6全部机械设备同时使用系数，总数30台以上K2-0.80室内照明负荷的合计数(kW)K3=1.0室外照明负荷的合计数(k1.)P=1.05(0.6×1200+0.8×5+1.×20)=780KVA因此，本工程施工需要提供80OkVA的用电量。6现场排水措施施工区在正式排水管道未完成前，沿施工道路两边设300亳米深，300亳米宽排水沟，将水排入地下雨水管网内，待以后J.区的排水设施形成后，按设计的排水方式排放。建议业主提前安排排水设施施工，以保障施工区排水畅通。生产区设雨水管井，沿道路两边设明排水沟，过路时采用水泥管，上用水泥盖板保护，雨水排入雨水管井内，以保证场区不积水、不存水.7施工机械布置垂直运物机械：本工程在施工期间，垂直运输采用钢井架本工程碎采用商品i由商品碎供应商运输车运至浇筑现场，碎浇筑采用HBT8Q地泵,板面布置布料机1台。运输机械：本工程土方运输采用15t自卸汽车“机械及大型构件水平运输采用25t平板车，现场材料调迁采用51平板车。生产加工机械布量，本工程生产机械包括钢筋成型机械、砂浆供应机械、木工机械等.各种机械均布置在现场业主规划的生产区，具体见施工机械表。8施工现场维护措施为加强本工程施工现场管理，维护现场施工秩序,保障工程施工的顺利进行,保障现场施工人员有一个良好的施工环境，现根据本工程招标文件的要求，制定如下施工现场维护措施，并报业主、监理审批“凡参加本工程建设的施工人员，均应遵守本管理措施。(1)加强现场出入管理，实行出入牌制度。工地设门卫，对进入现场的人员进行登记。(2)施工现场宿舍必须通风良好，严格控制每个宿舍的人员数散，每人住宿面积不得少于2.5o1.定期对办公区、宿舍区、厕所等地方进行清扫、消毒。(3)生活区设置隔离室，采取必要的防护措施和隔离措施,以预防烈性传染病的袭击。(4)施工总平面管理应达到施工现场安全文明，力求做到场地紧凑合理、符合工艺潦程、方便施工、减少二次搬运、节约用地，防火、防爆、排水、消防及工业卫生等方面符合国家有关规定及标准的要求。(5)在本工程建设中，我方项目部负贡本工程施工现场的总体规划和布置，其归口管理部门为工程技术部：本工程建设实施过程中，接受业主监督和检查.现场管理以工程技术部牵头，划分区域，每个区域均有专人负责管理，做到有组织、有措施、有制度、费任落实、分片包干、奖罚严明。并报业主及监理单位批准.(6)本工程施工现场总平面布巴需征得业主或监理总体协调同意，并随施工组织设计报业主或监理审核，批准后实施。(7)在规划施工现场总平面以及在工程的施工过程中，应达到下列要求：施工区域与非施工区域分隔，以保证互不影响；施工区域或危险区域有梆目的警示标志，并采取安全保护措施：各种材料在固定场地整齐堆放：海工现场道路畅通，场地平整，无大面枳积水。总平面布置需充分考虑到与安装堆位及与其它标段的交叉施工，精心安排，南保将交叉施工的影响降到最小。(8)施工疮国内的主要出入门应设置施工标牌，标明下列内容：工程项目名称、工程概况、开竣工日期和监督与分包雎位公示；建设单位、监理单.位、设计单位和施工单位的名称及工程项目负货人姓名：质量、安全、文明施工管理目标：项目组织机构图；工地总平面图。«»inm的井架rv施工总平面布置图
