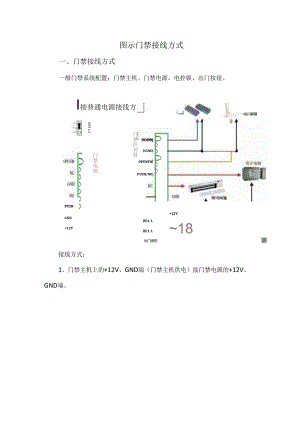

图示门禁接线方式一、门禁接线方式一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。I接普通电源接线方式PUSHGND÷12VOoooooo门禁电源JH3三J出门按钳DGNDOPENSWPUSH/N0常闭电钺BE1.1.BE1.1.+12V门禁控制器DOORIOooOoo18出门按钮接线方式：1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。门禁专用7“NaNCkGNDb/GND.'OSH*'z12V->ZU1Ca5“门禁控制主机if.QBaaaDaQa2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端;或者是接入到门禁电源的PUSH端和GND端。为了保证长期稳定运行.谙使用5A电源CONTRO1.CONTRO1.+UPSPUSHGND一2VNCGNDZo+12V-12VOOOO一国想红黄绿GNDR$232RRS232TGNDRS485ARS485BGNDWDTWD2近DOORGnK5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V>GND、DATA。、DATA1.）0AC220VFC-103火警开关CoNTRo1.楼宇对洪主机有电关门有电开门如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接;网线与电脑网卡网口连接。二、举例：中控门禁机接线示意图锁由门禁专用电源供电1、锁的接线（如YB1.Oo电插锁、YH280KG磁力锁等常闭锁），锁的正极接在门禁专用电源的NC端上;锁的负极接在门禁专用电源的GND端上。2、中控门禁机接线（如:F2、F201>F8、SCIO2、SC1.o3、F7等中控门禁机），中控门禁机的+12V（红色）接门款专用电源+12V;中控门禁门的GND（黑色）接门禁专用电源GND;中控门禁机的NO（蓝色）接门禁专用电源PUSH;中控门禁机的CoM（红色）接门禁电源专用电源GNDo注：中控门禁机的GND和COM可以并接在一起，然后同时接到锁由中控门禁机直接供电1、锁：锁的正极接在中控门禁机的NC（黄色）端上;锁的负极接在中控门禁机的GND（黑色）端上。2、中控门禁机：中控门禁机的COM（红色）需并上中控门禁机的+12V（红色）上中控门禁机外接DC12V报警器中控门禁机外接DC12V报警器1、中控门禁机的A1.+（橙色）和中控门禁机的+12V（红色）并在一起;2、A1.-（绿色）接DC12V报警器正极;3、GND（黑色）接DC12V报警器负极。中控门禁机外接有线门磁中控门禁机外接有线门磁别接在门磁的两端，没有正负之分。2、设置：进入中控门禁机的设置界面，设置-门禁功能设置一门磁开关设置为“常闭，则在门磁处于断开状态时，报警器报警，推就是相当于门打开了报警，在主菜单上按解除报警可解除报警。三、举例：一体化门禁标准接线图在项目中也会使用到一体化门禁，一体式门禁系统，简单的说就是门禁的控制部分和读卡部分是一体的。那么一体化门禁如何接线呢?可以看下图。（右键可全屏看高清大图）
