山开电气控制与PLC复习题.docx

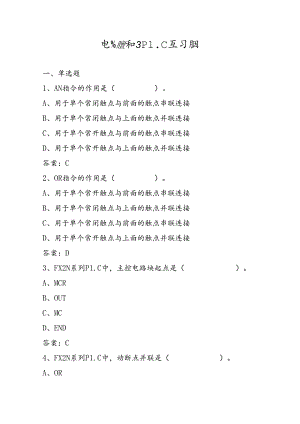

电%膻和3P1.C互习胭一、单选题1、AN指令的作用是（）。A、用于单个常闭触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常开触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接答案：C2、OR指令的作用是（）。A、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接答案：D3、FX2N系列P1.C中，主控电路块起点是（）。A、MCRB、OUTC、MCD、END答案：C4、FX2N系列P1.C中，动断点并联是（）。A、ORB、ORTC、ORBD、ANB答案：B5、用于使自动空气开关远距离断开电路的是：（）。A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器答案：C6、FX2N系列P1.C中，上升沿脉冲输出是（）。A、SETB、P1.FC、P1.SD、RST答案：C7、FX2N系列P1.C中，0.1秒钟特殊辅助时钟脉冲继电器代号是（）。A、 M8011B、 M8013C、 M8014D、M8012答案：D8、FX2N系列P1.C中，动合点与母线连接的逻楫指令是A、1.DB、1.DIC、OUTD、ANI答案：9、下列对P1.C软继电器的描述，正确的是（）。A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的P1.C的情况可能不一样D、以上均不对答案：A10、FX2N系列P1.C中，串联电路块的并联是（）。A、ORIB、ORBC、ORID、ANI答案：B11、下列对P1.C软继电器的描述正确的是（）。A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的P1.C的情况可能不一样D、以上说法都不正确答案：A12、ST指令的作用是（）。A、用于串联或并联连接B、常闭触点与起始母线的连接C、用于驱动线圈D、常开触点与起始母线的连接答案：D13、用来分断或接通控制电路的是交流接触器的（）OAx辅助触点B、主触点C、电流D、电压答案：A14、电压继电器的线圈与负载（）。A、串联B、并联C、断开D、以上都不对答案：B15、下列对P1.C输入继电器的描述正确的是（）。A、输入继电器的线圈只能由外部信号来驱动B、输入继电器的线圈只能由程序来驱动C、输入继电器的线图既可以由外部信号来驱动又可以由程序来驱动D、以上都不对答案：二、填空题1、工作在交流电压V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。答案：12002、交流接触器的触点系统分为和辅助触点，用来直接接通和分断交流主电路和控制电路。答案：主触头3、熔断器主要作为电路的保护元件。答案：短路4、三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：、等。答案：反接制动；能耗制动；再生制动；5、电气控制系统中常用的保护环节有保护、过电流保护、过载保护、失电压保护、欠电压保护、保护及弱磁保护等。答案:短路；欠电压；6、P1.C的基本结构由、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。答案：中央处理器；存储器；输入输出接口；7、按P1.C物理结构形式的不同，可分为和两类。答案：整体式；模块式；8、P1.C常用的编程语言有：、高级语言。答案：梯形图；指令表；三、判断题1、定时器分有1分，1秒，0.1秒，0.01秒等几种规格。答案：错误2、定时器不管什么情况，置位后必须要复位。答案：错误3、计数器不管什么情况，置位后必须还要复位。答案：正确4、P1.C的输出线圈可以放在梯形图逻辑行的中间任意位置。答案：错误5、P1.C的输出继电器的线图不能由程序驱动，只能由外部信号驱动答案：错误6、自耦变压器减压起动是三相异步电动机常用的减压起动方式。答案：正确7、延边三角形减压起动是三相异步电动机常用的减压起动方式。答案：正确8、输出继电器必须要有一个硬接点。答案：正确9、用堆栈指令编写程序时，MPS.MRD指令必须成对使用。答案：错误28、ST指令的作用是用于单个常闭触点与上面的触点并联连接。答案：错误10、星形-三角形（Y-ZO是三相异步电动机常用的减压起动方式。答案：正确11、P1.C软继电器不同型号的P1.C的情况可能不一样。答案：错误12、P1.C的输出线圈可以放在梯形图逻辑行的中间任意位置。答案：错误13、将P1.C的应用程序输入到P1.C的用户程序存储器后如果需要更改，只需要将程序从P1.C读出予以修改，然后再下载到P1.C即可。答案：正确14、ST指令的作用是用于单个常闭触点与前面的触点串联连接。答案：错误15、P1.C的输出继电器的线圈不能由程序驱动，只能由外部信号驱动答案：错误四、简答题1、P1.C的周期扫描工作方式？答案：P1.C采用逐行循环扫描的串行工作方式，每一个扫描周期包括输入采样、程序执行和输出刷新3个阶段。2、从接触器的结构上，如何区分是交流还是直流接触器？答案：两者结构和工作原理基本相同，均由电磁机构、触头系统和灭弧装置组成。但直流接触器的电磁机构采用沿棱角转动拍合式铁心，线图中通入直流电不会产生涡流。而交流接触器采用E形硅钢片叠压钾成，以减小交变磁场在铁心中产生的涡流及磁滞损耗。3、电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答案：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。4、简述可编程控制器的结构？答案：可编程控制器是由中央处理器，存储器，I/O单元，电源单元，编程器，扩展接口，编程器接口，存储器接口等部分组成。5、简述可编程控制器的常用编程语言？答案：P1.C常用的编程语言有：顺序功能图(SFC),梯形图(1.D),功能块图(FBD),指令表(I1.),结构文本(ST)o6、在电动机的控制线路中，熔断器和热继电器能否相互代替？为什么？答案：二者不能相互替换，热继电器和熔断器在电动机保护电路中的作用是不相同的。热继电器只做长期的过载保护，而熔断器只做短路保护，因此一个较完整的保护电路，特别是电动机电路，应该两种保护都具有。7、简述交流接触器在电路中的作用和结构。答案：交流接触器是利用电磁吸力进行操作的电磁开关。常用来控制电动机，电热设备，电焊机等和继电器配合，还可以作为过电流和过电压的保护动作的执行元件。结构：由触头系统、电磁系统和灭弧系统三部分组成。8、简述交流接触器工作原理。答案：当吸引线圈两端加上额定电压时，动、静铁芯间产生大于反作用弹簧弹力的电磁吸力，动、静铁芯吸合，带动动铁芯上的触头动作，即常闭触头断开，常开触头闭合；当吸引线圈端电压消失后，电磁吸力消失，触头在反弹力作用下恢复常态。由于吸引线圈中通入的是交流电，铁芯中产生交变磁通，形成交变的电磁吸力，造成动铁芯吸合不牢产生振动和噪音。振动易使电器结构松散，寿命减低，同时使触头接触不良，易于熔焊和蚀损。噪声污染环境，使工人感到疲劳。为了减小铁芯振动和噪音，在铁芯极面下安装短路环。9、装有熊维电卷是否就可以不装烙断着?为什么？答案：不可以。因为熔断器和热继电器的保护功能不同，热继电器具有热惯性，在电路过载时不能瞬时动作而切断电源，而熔断器可以在电路发生短路故解时瞬时切断电源而起保护作用.
