井下牌板吊挂标准及及要求.docx

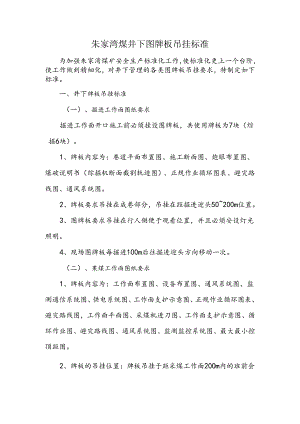

朱家湾煤井下图牌板吊挂标准为加强朱家湾煤矿安全生产标准化工作，使标准化更上一个台阶，使工作做到精细化，对井下管理的各类图牌板吊挂要求，特制定如下标准。一、井下牌板吊挂标准（一）、掘进工作面图纸要求掘进工作面开口施工前必须挂设图牌板，共使用牌板为7块（综掘6块）。1、牌板内容为：巷道平面布置图、施工断面图、炮眼布置图、爆破说明书（综掘机断面截割轨迹图）、正规作业循环图表、避灾路线图、通风系统图。2、牌板要求吊挂在成巷部分，吊挂在距掘进迎头50200m位置。3、图牌板要求吊挂在行人侧便于观看位置，并且必须安设灯光照明。4、现场图牌板每掘进100m后往掘进迎头方向移动一次。（二）、果煤工作面图纸要求1、牌板内容为：工作面布置图、设备布置图、通风系统图、监测通信系统图、供电系统图、工作面支护示意图、正规作业循环图表、避灾路线图，工作面平面图、采煤机进刀图、工作面支护示意图、循环作业图、避灾路线图、通风系统图、监测监控系统图、最大最小控顶距图。2、牌板的吊挂位置：牌板吊挂于距采煤工作面20Om内的班前会地点，吊挂位置便于观看，并且必须安设灯光照明。3、图纸内容采用塑封纸进行塑封，便于防水、清理和擦洗。（三）、避灾路线牌板要求1、全矿采用统一标准牌板，其规格材料由矿相关责任科室按标准统一设计、制作，规格为：400mm×200nu11o2、主要巷道的交叉点，必须安设避灾路线牌板指明避灾方向。3、工作面及采区巷道的交叉点必须安设避灾路线牌板；每隔20Om安设一个。（四）、巷道标志牌要求1、全矿采用统一标准牌板，其规格材料由生产技术科地测部门按标准统一设计、制作，规格为：45Omn1.X20Omnu2、主要巷道的交叉点，必须安设巷道标志牌板指明方向。（五）、巷道里程牌板要求1、全矿采用统一标准牌板，其规格材料由生产科按标准统一设计、制作，规格为：30OmInX200mm。2、从巷遒开口处开始往里每50m吊挂一个距离牌板。3,距离牌板要求用吊挂在巷道的顶板正中位置（锚网支护可将距离牌板用扎带固定在锚网上），牌板的下边要平行于巷道的底板。（六）、其它牌板1、矿压观测牌板：（1）、规格为：全矿采用统一标准牌板，由生产技术科按标准统一设计、制作，由施工连队矿压观测负责人负责管理和吊挂。（2）、矿压观测牌板要求吊挂在巷道内便于观看的位置，矿压观测仪器的正下方（条件不允许时偏移不得大于3m）。2、材料管理牌板：（1）、规格为：20OnImX300mm,全矿采用统一标准牌板，由生产技术科按标准统一设计、制作。（2）、牌板与材料要一一对应，牌板要求吊挂在材料的上方中间，距离材料0.5米左右，所有牌板必须在一条直线上。3,其他的操作规程、探放水、瓦斯抽放流量、珊栏、密闭图牌板，悬挂在相应的位置。二、图牌板悬挂要求1、图纸内容采用塑封纸迸行塑封，便于防水，每班清扫一次。2、牌板吊挂：单排图牌板吊挂要求牌板下平面距巷道底板高度为1.2m2.0m；双排图牌板吊挂必须按照从大到小的顺序依次排列，上边沿必须在一条直线上，并且四角必须固定。若巷道倾角较大时，必须与巷道倾角一致。3、煤卷（锚网巷道）牌板采用软质线捆绑在锚网上或固定装置上进行悬挂。4、岩巷和喷浆巷道牌板要求采用水泥钉或膨.胀螺栓拉线或木条上悬挂在巷道帮上。5、卫生、完整要求：牌板的卫生要求干净，没有积尘，没有涂痕，字迹清晰，要保持完整。6、图纸必须使用统一的图标，必须有相关人员签字审批、使用连队负责牌板的管理和吊挂。三、图牌板管理要求1、以上牌板由矿相关责任科室按标准统一设计、制作。2、正在施工巷道内的技术参数牌板、巷道标志牌板、避灾路线牌板和巷道距离牌板由施工连队负责吊挂、管理；当巷道施工完毕后，移交于所划分区域连队进行管理；若变更施工连队时,由下一施工连队负责管理。3、各连队必须按照自己的区域，对所有图牌板进行管理，包括对图牌板的增设和回收，若不再使用的图牌板必须移交给其他连队。4、特殊图牌板的管理，珊栏、密闭图牌板必须是通风队负责使用、维护和回收；瓦斯抽放图牌板由抽采队负责使用、维护和回收。5、所有牌板要严格按照要求吊挂，不得出现字迹不清，内容不实，日期不符，不得出现缺失，损坏等现象，按照材料成本进行考核。朱家湾煤矿2020年5月7日
