T_SCSISH 0003-2024 幕墙舒适性能技术标准.docx

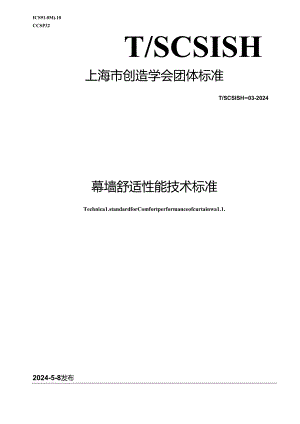

ICS91.0M).10CCSP32T/SCSISH上海市创造学会团体标准T/SCSISH03-2024幕墙舒适性能技术标准Technica1.standardforComfortperformanceofcurtainwa1.1.2024-5-8发布上海市创造学会发布2术语和定义23基本规定34尊墙系统舒适性能44.1 一般规定44.2 栋培热籽适性能44.3 幕墙光学舒适性能54.4 幕墙隔声舒适性能64.5 林墙通风舒适性能74.6 修墙使用舒适性能8附录A（资料性）幕燔内衣面温僮IO附录B（资料性）各气候区典型城市的琳堵K值要求!.!_1.1.1.附录C（资料性）各气候区幕墙系统隔热尺寸推荐值!.!12附录D（资料性）常用破璃隔声用!15本文件用词说明!16前言根据上海市创造学会关于幕墙舒适性能技术标准团体标准的立项公告（上创会办（2022）3号）的要求,按照关于发布上海市创造学会团体标准制蟋订程序文件的公告（上创会办（2019）3号）的规定.羟上海市创造学会标准编制工作办公室同意，由同济大学、上海和甲幕墙设计咨询有限公司等共同编制了本文件，本文件在编制过程中，进行了调交研究，总结经粉，吸收国内外相关标法和先进技术经验，并在广泛征求意见的基础上,通过反现讨论、修改与完善，经审查专家委员殳审查，形成本文件，木文件的主要技术内容是；1.总则：2.术语；3.范本规定：1.幕墙系统舒适性能。本文件不涉及知识产权和专利。本文件由上海市创造学会仇责管理,由上急市创造学会总墙共享设计专业委员会负责具体技术内容的解择。主娘单位：同济大学上海和甲幕战设计咨询有限公司浙江省建筑设计研究院武汉凌云建筑装饰工程有限公司泰诺风保泰（苏州）隔热材料有限公司上海谦木贸易有限公司上海期港幕堵科技徐艮公司上海雷丁建筑工程书限公司华东建筑设计研咒院有限公司参演单位：稻品精密机械（上泡）有限公司长兴飘滨节能玻璃有限公司深圳好博窗控技术股份有限公司江阴海达橡塑股份有限公司上海具理建筑奘饰工程行限公司上海博褥窑墙工程技术有限公司上海佰辰建筑工程咨询有限公司主要起草人员：何触姐W小清杜平皆梁方岭梁珍贵杨领徐兵商彦红王明灯胡益民吴吕恒章震平伊中坤孟根宝力诙赵本军周弑孙永良郑征陈明刘治国卢建华正志华王炜华林锋主要审杳人员：如建祥弟愉孙宝莲赵展胡忠明许武55所公雁1总则1.0.1为了满足工程建设和幕墙行业可持续发展的需求，促进幕墙技术进步，规范幕墙系统舒适性能，特制定本文件。1.0.2本文件规定了幕墙的热舒适性能、光学舒适性能、隔声舒适性能、通风舒适性能、使用舒适性能。适用于建筑幕墙的设计、施工及运维.1.0.3幕墙舒适性能除满足本文件规定外，尚应符合国家现行有关标准的规定。2术语和定义2.0.1幕墙系统舒适性能comfortperformanceofcurtainwa1.1.system建筑幕墙影响人体适宜程度的热、光学、隔声、通风、操作等综合指标。2.0.2幕墙热舒适性能fortperformanceofcurtainwa1.1.建筑幕墙影响人体适宜程度的保温、隔热、气密等参数指标.2.0.3幕堵光学舒适性能fortperfo11nanceofcurtainwa1.1.建筑幕塔影晌人体适宜程度的自然采光、反射光等参数指标。2.0.4暮堵隔声舒适性能acousticcomfortperformanceofcurtainwa1.1.建筑幕墙影晌人体适宜程度的传导外界声波、控制噪音等参数指标。2.0.5幕墙5风舒适性能venti1.atedcomfortperformanceofcurtainwa1.1.建筑幕墙影响人体适宜程度的通风面积、通风换气等参数指标。2.0.6幕培操作使用舒适性能operatingcomfortperformanceofCurtainwa1.1.建筑幕增影响人体适宜程度的人的操作空间、操作方式和操作力等参数指标。2.0.7幕墙噪声curtainwa1.1.noise建筑暮堵系统风哨声以及活动部件摩擦、热胀冷缩、风压变形等产生的声音。4.2.6幕墙的气密舒适性能可按qA、q1.值分为级，见表4.2.6。«426«4幕墙气密舒适性能分级一线二级三级荔墙整整QA1.，/G*h)(A0.50.5<qA1.21,2<qA20自堵开启ISq1.-h)qzO.50.5<q1.51.5<q1.2.54.2.7提高幕墙热舒适度可采用下列技术措施:1幕墙型材应采用断热措施，幕墙系统不应出现冷桥。2幕墙系统的气密层应连续。3透明器端玻璃宜选用镀膜玻璃、中空玻璃、真空玻璃及其纪合产品。中空玻璃应使用刚性、柔性暖边间隔条，充纵气的中空玻璃应保证氨气年泄露率小于遥。4夏热冬冷和夏热冬暧地区的东、西、南向应采用遮阳措施，优先采用幕墙与遮阳系统一体化.5寒冷地区的东、西、南向宜采用活动内遮阳，优先采用幕墙与遮阳系统一体化。6幕墙开启扇和门窗系统中起主要密封作用的密封胶条应连续。4.3 幕墙光学舒适性能4.3.1 幕墙光学舒适性能主要取决于幕墙的自然采光、反射光、室内眩光的强度.4.3.2 暮墙的光学舒适度可通过可见光透射比T、室内可见光反射比Ri、室外可见光反射比R。等参数表征。4.3.3 室内眩光可通过设置遮光措施进行控制。4.3.4 幕地的自然采光舒适性能按玻璃的可见光透射比分为三级，见表4.3.4.«414档自然采光舒适性分或一级二级三级可见光透射比T(%)T26565>T>505O>T4O4.3.5 室内反射光可按玻璃的室内可见光反射比划分为三级，见表4.3.5。«4.3.5*W内反射光舒适性分级室内反射光舒适性分级一级二蛾三级室内可见光反射比Ri(%)Ri1.1.11<R1616<R204.3.6室外反射光可按玻璃的室外可见光反射比分为三级，见表12.6。«4.3.6MMPWb反射光向S性分量室外反光分级一级二级三级室外可见光反射比R.(%)ROWI1.1.1.<R016R>1643.7提高幕墙光学舒适度可采用下列技术措施:1玻璃幕墙宜设置遮光措施。2玻璃幕墙高T踏面220Omm以上部分宜采用部分透明玻璃、半透光玻璃。3提高玻璃平整度、洁净度，消除玻璃的彩虹班、应力班。4.4 暮墙隔声舒适性能4.4.1 幕墙隔声舒适性能主要取决于幕墙系统对空气传声及幕地噪声的阻隔程度。4.4.2 幕墙的隔声舒适度可通过隔声量表征。4.4.3 幕墙噪声可通过节点细部优化设计进行控制。4.4.4 幕墙隔声舒适性能根据计权隔声量加交通噪声修正量的值分为三线，如表4.4.4所J<O*4.4.4gMI.外反射光IHKtt分看隔声舒适性能分级一级二税三级分级指标值(RMJr)(dB)(RVr)24040>(RKr)23535>(R+Cr)304.4.5提高幕墙隔声舒适度的技术措施应符合下列规定:I采用具有隔声性能的材料C上海市创造学会标准幕墙舒适性能技术标准条文说明20241总则!.4幕墙系统舒适性能!19!20181总则1.Oj本条说明了本文件的制定目的。随若我国建筑幕地行业的发展，已具备舒适性标准的广泛应用和技术衔接的条件，在幕堵设计工作中根据不同气候条件、地理位置、周边环境、建筑朝向等因素确定幕墙舒适性能等级，从而达到节能环保、绿色舒适、可持续发展的目的.4幕墙系统舒适性能4.1.2本条给出了幕墙系统的热工、光学、隔声、通风以及操作等性能的舒适程度的分级原则，根据不同性能的主要影响因素进行分级,有些影响因素不容易搔化分级，采用定性的方式进行分级要求.4.2.1本条给出了幕墙热舒适性能的影响因素。人们对气温、湿度、风速、日照等因子的感知构成了热工舒适度.幕墙作为外维护结构的组成部分，对建筑的热工舒适度是有其重要贡献的，我们用幕墙的热工舒适度来表征幕墙对建筑热工舒适度的贡献大小。幕墙的保温和隔热性能的提高，可以降低建筑能耗的损失，从而降低暖通空翻系统的制冷制热负荷，从而减少由于暧通空调系统带来的风感、干燥、空调病的不舒适感觉和对身体的危害。4.2.5gir即太阳红外热能总透射比(tota1.so1.arinfraredheattransmittance),是在太阳光谱的近红外波段780nm25()0nm范国，直接透过玻璃的太阳插射强度和玻璃吸收太阳能经二次传热透过的部分之和与该波长范围入射太阳辐射强度的比值，相较于太阳能总透射比SHGC可以更合理、科学的评价1.ow-E玻璃的太阳辎射隔热性能。61.ow-E(2#面)H2A+6的标准结构中空玻璃，通常情况下，单银1.OW-E的gr>20%.双银1.oW-E的gir在10%左右，双银1.oW-E的g1.r<5%o4.3.4可见光透射比是指幕墙透明部分的可见光透射比。对丁幕墙室内舒适性，可见光透射比并非越高越好，需根据建筑构造、光环境、建筑功用等合理选取。对于BIpV、调光幕墙、光电幕地等，其可见光透射比为折算的综合可见光透射比。由T采光顶具备较小的可见光透射比即可获得足够的自然采光量，故采光顶幕墙透光舒适性应另行设计，不能依照本文件分级。4.3.5室内反射光影响人向室外的视觉效果，反射光越强影响越大，室内可见光反射比越低影响越小。通常1.OME镀膜玻璃的可见光透射比范南较大，可见光透射比高对应的室内可见光反射比低，可见光透射比低对应的室内可见光反射比会偏高，所以选择坡璃时应同时考虑两者间关系.4.3.6玻璃幕墙的室外反射光会对周边环境产生光影响，室外反射光越低产生的光影响越小，雌从幕墙立面“防眩光”考虑，透明幕墙玻璃的室外可见光反射比越低越好，可见光透射比W16%是国家标准玻璃幕墙光热性能规定低反射率限值。4.3.7.2室内环境（如J也面、家具、电脑屏幕也存在反光，过多直射太阳光进入也会造成眩光,故应采取措施，限制太阳光直射进入室内，特别是透明幕堵可视区域上部三分之一账响最大，可对该部分做遮光处理，具体的措施有BIpV,彩轴玻璃、磨砂玻璃、半透明夹胶玻璃及其作为内片的复合中空玻璃，外置遮阳板，内置遮阳百叶玻瑞等。部分透明玻璃可采用图案覆盖率2080¾的彩釉玻璃、薄膜光伏芯片覆盖率2080的B1.PV玻璃组件等实现：半透光玻璃可采用磨砂玻璃或透光不透明的夹层玻璃等实现。4.4.4在保证幕墙密封性能的前提下，隔声性能主要取决丁玻璃面板的隔声指标，可按玻璃面板的计权隔声量加交通噪声修正量指标划分。4.4.5本条主要阐述了提高幕墙隔声舒适度的技术措施，如采用双道或多道密封等提高幕堵气密性能：跛璃采用中空、真空、充惰性气体、夹胶、双中空等措施提高隔声性能；枭用在玻璃幕幡后增加一层坡璃，构成双层玻璃形式，两层玻璃的间距宜大nmm.4.4.6.2构件式幕墙的立柱与横梁、玻璃副框与立柱横梁等连接处应避免金属直接刚性接触，可设置柔性垫片或预留1.2mm的间隙内填胶：单元式幕墙上下横、左右立柱的插接
