NB-T20512.1-2023核电厂运行许可证延续 第 1 部分：老化管理审查对象筛选及时限老化分析识别.docx

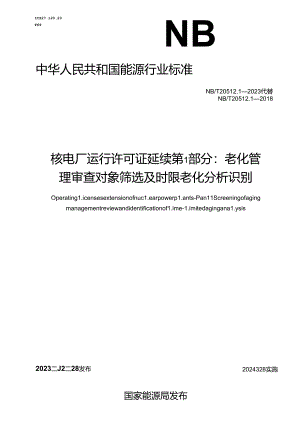

ICS27.120.20F69NB中华人民共和国能源行业标准NB/T20512.12023代替NB/T20512.12018核电厂运行许可证延续第1部分：老化管理审查对象筛选及时限老化分析识别Operating1.icensesextensionofnuc1.earpowerp1.ants-Pan11Screeningofagingmanagementreviewandidentificationof1.ime-1.imitedagingana1.ysis2024328实施2023二J2二28发布国家能源局发布目次前1111I范福12规范性引用文件I3术谱和定义1"5i（；i25范胭界定251界定信息源25.2U2S335.4界定流程46对象崎选66.1 筛选过程66.2 筛选原则66.3 晞选流程及应用67时限老化分析识别8711155153j,.,.,.,.,.,872例外项分析97.3识别流程98记录和报告98.1 蒐围界定108.2 对象筛选108.3 时限老化分析识别10附录A（资料性）范国界定、对象能选及时限老化分析参考信息I1.附录B（资料性）记录要求20核电厂运行许可证延续第1部分：老化管理审查对就端选和时限老化分析识别1范M本文件规定了核电厂运行许可证有效期限延续的安全评估范困界定、老化管理审杳对象腑选以及时限老化分析识别的方法.本文件适用于核电厂运行许可证有效期限延续的安全评估活动,其他核设施可参照使用。2艘范性弓I用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注11期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。GBT417172022核电厂老化管理与右命管理术语。3术语和定义下列术语和定义适用于本文件，3.1范B1.界定scoping在全机组范IH内按一定原则确定应纳入运行许可证有效期限延续安全评估范围的构筑物、系统和设备的过程，来源：GB1.41717-2（2213.2对象除逸screening按照一定原则从范围界定选出的构筑物、系统和设备中筛选出老化管理对象的过程.来源：GB,T41717-20225333覆定功IEintendedfunction构筑物、系统和设备的某些特定设计功能，当核电厂处于运行状态或下故工况时，构筑物、系统和设备执行这些功能以满足核安全的特定要求。I来源：GBT4I7I7-2O2221下列缩略语适用于本文件.AMR:老化管理申杳(AgingManagementReview)FSAR:最终安全分析报告(Fina1.SafetyAna1.ysisReport)O1.E:运行许可证廷续(OPCra1.ing1.icensesExtension)SSCs:构策物、系统和设备(StrUCtUres、SyStemSandComponents)T1.AA:时限老化分析(Tiine-1.imiICdAKinKAna1.ysis)5范界定5.1 界定一息源开展O1.E范困界定的主要信息源包括但不限于：a）最终安全分析报告：b）系统和主设备清单：O核安全监管部门与电厂往来IE式文件：d）定期安全审查报告：O设备管理数据库,包含设备基础信息、核安全分级等信息：0核安全设法格定文件；g）图纸，包括系统流程图、电气接战图、仪控逻轼图等：h）设计文件，包括系统设计手册、技术规格书、设if分析报告等：）运行规程，包括应急运行规程、通用运行规程、非正常运行规程、正常运行规程等:j）运行培训手册.5.2 界定要求5.2.1 界定弟则按以下三个层次来界定O1.E安全评估范闱：a）安全更要SSCs：b）非安全重要何故降后影响安全.取要SSCS执行功能的SSCs;C）其他应纳入O1.E评估范围的SSQ.5.2.2 安全要SSCS在£核电厂最终安全分析报告中描述安全重要SSeS所承担的基本安全功能.在界定安全重要SSCs时应按照设计基准安全功能逐一-进行识别.这些基本安全功能如下：a）控制反应性：b）排出堆芯热吊：C）包容放射性物质和控制运行排放，以及限制步故林放.5.2.3 非安全M晏但故1«后彩安全要SSQ执行功的SSCe在核电厂非安全曳要SSCS中，有一些故圈时可能影响5.2.Ia）安全景耍SSCS执行功能的SSCs,其类别如下:a）核电厂现行安全基准（主要必FSAR）中存在的一些非安全也耍SSCs:D飞射物.核电厂一些内、外部事件（如转动设备故障）可能产生飞射物，而用来保护周围安全级设符免受这些飞射物影响的非安全解障,应M于O1.E安全评估范附：2）起Hi设备.核电厂中的高空装卸系统，如反应堆厂房内的环形吊车、燃料厂房内的桥式吊年,在使用时其负我坠落可能会影响周边安全重要SSCS的安全,或直接造成核居利破损，造成放射性外泄.这些吊车应M于O1.E安全评估范围：3）水海.为安全期要SSCs提供防洪屏障的所有非安全设施.如海堤、排洪沟等,应属于O1.E安全评砧的蒐用：4）高能管道破裂。为防护高能管道破裂影响安全重要SSCs.电厂设计和安装了管道防HI件、冲射流冰筋墙等，这些均M于O1.E安全评估范围.如果在高能管道破裂风险分析中假设某非安全重要但.影响安全的高能管遒系统不发生.故障或故障只发生在特定位置，该管道系统应属O1.E安全评估范围，并应进行AMR,以确保这些假设仍然有效，b）核电厂现行安全荔准外存在的一段作安全重要SSCs:D与安全用要SSCS也接相连的SSCs,对于与安全级SSCS直接相连的柞安全级SSCS（通常是管道系统）,从安全级SSCS开始,羟过安全/非安全交界面互到第一道抗慰锚固件或等效锚固件的非安全级管道系统和支技，都属FO1.E评估范IH,时于这一类SSCS的界定，可通过查找系统流程图和管道布置图进行,并辅以必要的现场期连来确定.识别第一道抗废锚固件或等效锚固件的要点如下：-一抗箧锚固件所指向的装粒或构筑物须确保将力和力矩限制在三个正交方向：一等效锚固件本身不是锚固件，但能起到替代锚固作用。如安全级管道后没有抗爬锚固件固定而是宜接连接到非安全被大型设备（如热交换器）,该设备及其支撑将作为电厂管道系统设计分析的一部分，来确保力和力矩限制在三个正交方向，2）与安全重要SSCS不直接相连的SSCs。对于不直接连接到安全级SSCs.或连接在第一道等效锚固件外的非安全级SSCs,如果它们的故障会阻碍安全亚要SSCS功能的实现，那么就屉F谛选范围之内，这种情况可能在现有的安全论证文件中没有体现，需要现场勘杳识别。此类SSCS应从谖解和预防两个角度进行界定：-若电厂已设置了镀解设施（如管道防甩击装置、射流屏蔽墙、喷淋屏蔽堵,抗双支撑、防洪屏障等）,可以保护安全娘SSCS免受非安全级管道段故障的影响，并能得到证明.那么只有缓解设施应包含在界定范恸之内,非安全级管道段不应包含在内.如果不能证明缓解设施可以保护安全级SSCS免受非安全级管道段故障后的影晌,那么的评估预防措胞,因此要求将此类非安全理要管道段纳入界定范困内.5.2.4 其他应Q（1.E”估范层的SSCs主要包括：a）监管要求涉及的SSCs.如：DFSAR中所描述的防火设计、火灾探测和灭火系统：2）FSAR中所描述的超设计基准事故的预防或域解设施：b）未纳入FSAR,但经国家核安全监管部门枇准或国家核安全监管部门所要求的改进项中涉及5.2.2节、5.2.3节、5.2.4节a）条的SSCs;C）参考行业羟验反馈确定的SSCs,如国际上针对消防、环境界定、承压热冲击、未能紧急停堆的预期瞬态、全厂断电等事件所采取的预防和缓解SSCs.5.3 界定过程应用作为范围界定的前提，电厂应建立卡用来识别O1.E范附内的SSCS预定功能的方法，系统级的预定功能可以及直接地反映范围界定原则要求：设符级的侦定功能是支持所在系统为满足4.3的要求而承担的功能，5.3.1 系统球界定以核电厂系统清华作为范用界定的输入.符合5.2.1中任何准则之一的构筑物或系统即纳入范阳界定的构筑物和系统清单.5.3.2 设备锻界定为进一步明确系统中联线设备属于许可证延续安全评估的范树，应对系统娘界定结果中的机械、电气和仪控系统中包含的设备开展i殳备级界定.设备级界定的斑则与系统界定是一致的。当系统的预定功能满足5.2.1中某一顶或几项的要求时，用于支撑这些系统预定功能的设各均蟠于O1.E安全评估的范围.5.4 界定流程图1示例了从构筑物、系统到构筑物、设备逐级进行范困界定的流程。此外，核电厂也可采用多种方法相结合进行判断，根据机械、电仪、构筑物的不同特点,其可采用不同的界定流程.例如：H1.械i殳备宜按照系统图.以人工审i的方式，按照先系统后设i逐级界定：电仪设备同样可按照从系统到设备逐级界定的流程进行，也可以直接从设备级开始界定，其前提是电厂已开发了完备的设;管理数据库。涉对的计算分析项S1.O1.R6.1 OftM程以范围界定后的SSCs清单为输入，其中老化管理审杳对象为“非活动”、"长寿命”的构筑物构件和设备制件，6.2 HiMM6.2.1 非活动在执行预定功能时结构和特征不发生改变的构筑物和部件,但不包括活动部件“如压水堆核电厂.这些部件和构筑物包括：反应堆压力容器、蒸汽发生器、稔压器、管道、泵克、何体、堆芯屏蔽、热交换器、通风管、安全先、安全壳衬电、电气和机械材穿件、设备闸门、抗震I类构筑物、电缆和接头、电缆桥架和电气柜等.6.2.2不暴于胶定寿命和规定时间进行更换的构筑物和部件，而通过定期试验、监测、维护或更换等方式保证使用期内功能的设备或部件可不纳入审查范用.例如：泵（不包括泵壳与阀门（不包括阀体）、电机、柴油发电机、空气压缩机、减振器、压力变送密、压力指示计、开关（装置八冷却风扇、晶体管、电池、断路涔、继电器、电路板、充电器、电源装置等。6.3 逢流覆及应用6.3.1在完成5.0范用界定工作之后，需将界定后的构筑物和设第分解到构件和部件，再根据62对象筛选原则确定老化管理审杳的对&.其流程如图2所示.图1确定O1.E范用内开展老化管理申伐的对象（构件和部件）清单s2老化修m充对供Imxa6.3.2 演定功能识别对相似的构件或部件进行分组将有助于提高老化管埋审查工作效率,对于这些构件和部件，应识别其预定功能，并形成文件，以便在AMR中使用。表A.1列举了可供多考的典型非活动构筑黝（构件）和部件的预定功能.a3.3mt&对相似的构件或部件进行分组可为电厂老化管理审查工作提供帮助.按构件或部件行AMR审查将提高，作效率.可根据相似的设计、相似的材料、相似的老化管埋实践和相似的服役环境等对构筑物（构件）或部件进行分组.如果在构筑物（构件）或部件的运行环境中还包含不同的敏感源.则在分组时还应考虑极役寿命、运行瞬态、曲期失效模式以及其它导致不同分组结果的条件.表A.2列举了一份电厂典型部件、构筑物和物项组清单.并在最后一列给出了该
