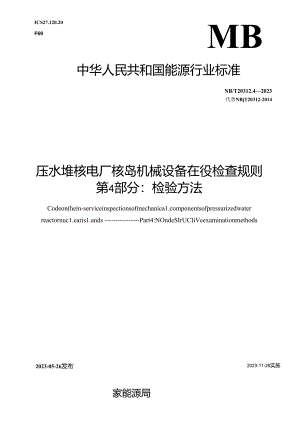

ICS27.120.20F69MB中华人民共和国能源行业标准NB/T20312.42023代替NBjT20312-2014压水堆核电厂核岛机械设备在役检查规则第4部分：检验方法Codeon(hein-ponentsofpressurizedwaterreactornuc1.earis1.andsPart4:NOndeSIrUCIiVeexaminationmethods2023-05-26发布2023-11-26实施家能源局目次WnII1I2规范性引用文件I3检5金方法14无损检脸技术能力脸证8附录A（现范性附录）特殊对象超声检脸范阚I1.附录B（资料性附录）反应堆压力容器的自动超声检验22附录C（资料性附录）反应堆压力容器主螺栓的自动超声检验25附录D（资料性附录）蒸汽发生器和稳压器人孔法兰孔带的超声检验27附录E（资料性附录）蒸汽发生器和棺压器人孔爆栓的超声检验29附录F（资料性附录）蒸汽发生器管板内弯角区的邮声检验31附录G（规范性附录）蒸汽发生器主给水接砰根部B1.角区的超声检验33附录H（资料性附录）反应堆压力容潺主螺栓和主螺母的涡流检验35附录I（资料性附录）蒸汽发生器传然管的涡流检验38附录J（资料性附录）蒸汽发生器传热管组质谱检脸45附录K（资料性附录）水压试验期间的声发射监冽47本文件按照GB,T1.1-2020夕标准化工作导则第1部分：标准化文件的结构和起草规则:的规定起草。本文件是NBrr20312的第4部分。NB/T20312已经发布了以卜部分：一一第1部分：通用要求：一一第2部分：在役检杳：一一第3部分：压力试脸：一一第4部分；检验方法； 一第5部分：缺陷处理与评价：一一第6部分：维修或更换后再鉴定检查。本文件代替NB,T203122014压水堆核电厂核岛机械设备在役检查规则中的通用规则，与NR，T20312-20M相比，除结构隅整和编辑性改动外，主要技术变化如下： 细化明确了蒸汽发生器和稳压器人孔法兰孔带的断声检验方法要求： 细化明确了鬟汽发生器和稳压器人孔螭栓的闻声检验方法要求； 细化明确了蒸汽发生器管板内弯角区的超声检脸方法要求： 增加了蒸汽发生涔主给水接管根部弯角区的超声检的方法要求.诂注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的我任。本文件由能源行业核电标准化技术委员会（NEA，TC2）提出，本文件由核工业标准化研究所归口.本文件鱼费起草单位：中核武汉核电运行技术股份有限公司本部分参加起草单位：生态环保部核与福射安全中心、苏州热工院有限公司、国核电站运行服务技术有限公司、中广核检测技术有限公司。本文件主要起草人：城孙、徐旭光、蔡家藩、许远玳、高靛、葛亮、毕海波、凌礼恭、陶于春、W玉华、杨成、张志则.邓黎、盛朝阳、余哲、余可、王冬冬、华雄飞本文件及其所代替文件的历次版本发布情况为：2014年首次发布为NB/T20312-2014;本次为第一次修订.压水堆核电厂核岛机械设备在役检查规则第4部分：检验方法1n本文件规定门卡水堆核电厂核岛机械设备在役检查的无损检验方法.本文件适用于压水堆核电厂的在役检查1、2和3级承压设备及其支承件，以及一些非承压核岛机械设备。2氓猿性引用文件下列文件对于本文件的应用是必不可少的.凡是让日期的引用文件，仅所注U期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件.NBT203.1.核电厂核岛机械设备无损检测NB'T20003.2核电厂核岛机械设备无损检测第2部分：超声检测NB-T20003.3核电厂核岛机械设得无损扮*J第3部分：时战检测NB-T20003.4核电厂核岛机械设需无损粉泅第4部分：渗透检测NBZT20003.5核电厂核岛机械设翁无损检测第S部分：磁粉检测NB.T20003.6核电厂核岛机械设备无损检测第6部分：涡流检测NBT20003.7核电厂核岛机械设备无损检测第7部分：目视检测NBT20003.8核电厂核岛机械设备无损检测第8部分：泄漏检测HAF602民用核安全设在无损依验人员资格管理规定NBT20522核电厂堆芯中子通盘测量指套管涡流检测GBjT32563无损检测超声桧测相控阵超声检测方法3检昉法3.1 通用要求在役检查常用的无畏检5金方法有：a）超声检5金：b）射线检5金：c）渗透检验；d）破粉检验：e）涡流检验：O目视检验：g）泄漏检验（含声发射监测）；h）其它检验方法.任何不满足本文件要求的检验技术或特殊检验工艺，应在使用前开展相关的试验,以验证技术或工艺的有效性.3.2 Mtttt3.2.1 设备和材3.2.1.1 3我探佛仪常规超声波探伤仪的性能要求应湎足NBjT20003.2的相关规定,相控阵超声仪应满足GB"32563的要求。3.2.1.2 趣声探头常规超声探头的性能要求除晶片可为椭If1.I等其它形状，且其尺寸可根据被检对象进行确定，并通过性能验证：常规超声探头的其它性能要求应符合NB'T2(XX)32的相关规定：相控阵探头应湎足GBjT32563的要求。3.2.1.3 合介及W分介质的要求应符合NB灯20003.2的相关规定。3.2.1.4 试块要求试块的要求应符合NB,T20003.2的相关规定.3.2.1.5 性能潮试超出检验的组合性能要求应符合NB/T2(MX)3.2的相关规定，相关性能测试结果应在相关文件中记录”3.2.23.2.2.1 检时机使用去礴子水以外的福合介质时，超声检验应安排在目视或衣面检依之后实施.3.2.2.2受检部件的去面准;,除焊维扫衣面应采用适当机械方法加工光滑外，其它应符合NB.T20003.2的相关规定。3.2.2.3 环境条件要求超声检验环境条件的要求应脩足NBZT20003.2的相关规定。3.2.3 MtSM全焊透焊缝检聆区域一般为焊缝及其两例邻近至少Iomm宽的母材区域：特殊检验对象的检验区域按附录A的规定执行，3.2.4 奥师灵坡度调节应符合NB/T20003.2的相关规定.打杳要求应符合NB20003.2的相关规定.3.2.6 检犊桧股发核除执行下列规定外，其它要求应符合NWT20003.2的相关规定r一一当采用手动检验方法.检验复核间隔不超过4小时.一一当采用自动检险方法.检验复核间隔不超过12小时.3.2.7 记录IHI记录阈位如下；一回路设符和管道炜健应记录大于或等于25%DAC(-12dB)的所行缺陷最示：“川路和在役检食2、3汲设备和管道理缝应记录大于或等于50M)AC(6旧)的所有缺陷显示.3.2.8 显示的嘉定与记录当受检部件枭用通过特殊或琼台验证的检蛤方法时，应使用相应的程序要求进行显示的浏定与记录°其它显示的测定与记录要求应按NB,T200032的相关规定进行.3.29侍臻*求反应堆压力容器的自动超声检验见附录B,反应堆压力容器卜:螺栓的自动超声检验见防录C。蒸汽发生网和稳JK器人孔法兰孔带的超声检收见附录D.蒸汽发生瑞和检压器人孔螺性的超评检验见附录E.蒸汽发生器管板内弯"J区的超声检验见附录F.蒸汽发生器主给水接管根部网角区的招声检整见附录G.3.3Ih1.tt1.ft3.3,1谀务和材3.3.1.1 Mtt*可使用以下放射SS：使产生X射线,高能X射城的X射线机和加速器：能产生Y时处的Sc-75.Ir-192和Cgo放射性同位素源，3.3.1.2 KMJKtt胶片的特性指标要求应符合NBZT20003.3的相关规定.3.3.1.3 黑度计和标减度片段度it和标准思度片性能整求应符合NB,T20003.3的相关规定.3.3.1.4 双片灯观片灯性能要求应符合NB/T20003.3的相关现定.检物条件应符合NB.T20003.3的相关规定。3.3.1.5 ttMZM适用于株粉焊缝及其两侧邻近至少IOmm宽的母材.3.3.1.6 方法射线检脸应符合NBrr20003.3的规定.335CMtt射线检验的记录阈值如下：直径大于或等于4mm的单个气孔：长度大于或等于5nun的单个夹渣：检验区域中除气孔和夹渣以外的所有显示。核蛤区域以外的显示，其记录阀值为设计建造标准规定的验收标准,热套管与接管嘴表面出现腐蚀、沉枳显示或其它情形，应迸行准确记录井上报“管道出现的侵蚀、腐蚀应进行准确记录并上报。3.49Bttt1.1.1 设备和材料应符合NBT20003.4的相关规定.1.1.2 检条件应符合NB/T20003.4的相关烧定.1.1.3 ft1.tSit检验区域如下：承压焊缝及补焊区域，包括焊缝和焊缝两侧邻近至少】5min宽的母材；密封焯舞,包括饵缝和焊缝两例邻近至少5mm宽的母材：-支承件与容器或管道之间的焊筵，包括焊缝和焊维两（W处近至少10mm宽的母材:其它情况的检验区域由营运维位确定.1.1.4应符合NB,T20003.4的相关规定.应符合NB,T20003.4的相关规定得1.1.6 CMtt一一单焊道击门焊缝（如射规插衣等）、异种金属焊维和密封面，记录所有相关显示:多焊道密封焊缝和其它焊缝，记录尺寸大于或等于2mm的所有相关显示.依股区域以外的显示，其记录阈值按照设计建造标准规定执行。示的测定与记录应符合NBJT20003.4的相关规定。3.5 磁W3.5.1 设备和材应符合NB,T2()3.5的相关规定，3.5.2应符合NB20003.5的相关规定，3.5.3 ttftEtt检5金区域如下：焊缝及补饵区域,包括煌健和饵缝两I"邻近至少15g宽的母材：一一螺栓，所有表面(包括螺纹区和光杆区)；其它情况的检验区域由苜运单位确定.3.5.4 Atta三应符合NB,T20003.S的规定.3.5.5 ttMtt应符合NB，T2(XX)3.5的规定.3.5.6 IBMtt应记录尺寸大于或等于2mm的任何破痕显示。检验区域以外的显示，其记录阀也按照设计建造标准中规定执行.X5.7显示的寓定与记录显示的测定与记录应符合NB/T200035的相关规定。3.6 涡藻检Ift3.6.1 设备和材涡流仪器应能在检测段圈中产生所需检泅频率的正弦电流，可调播灵收度并可在0飞60”之间调整相位.涡流仪校准周期应小于或等于12个月.校准内容应包括漱励频率(不出过预期值的±3%)、放大器的雄性等，3.6.23 靖应符合NB,T20003.6的相关规定,X6.3检n区域一般用于检验嫁检和螺用的螺纹表面部分以及蒸汽发生器和热交换器的传热管部分.也可用于检5金核燃料组件、控制棒束组件、中子通H测屈指套管.应在检验规程中规
