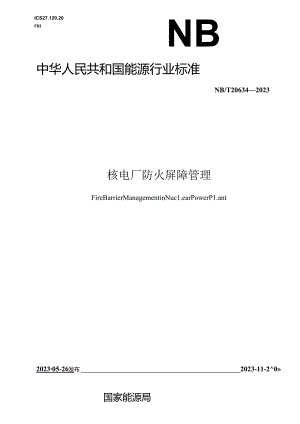

ICS27.120.20F83NB中华人民共和国能源行业标准NB/T206342023核电厂防火屏障管理FireBarrierManagementinNuc1.earPowerP1.ant202305-26发布2023-11-20»国家能源局前言I1.I范围I2规范性引用文件I3术语和定义14防火屏障类型2S防火屏蹿管理46质保要求6附录A（资料性附录）7附录B（资料性附录）8本文件按照GBrr1.12020匕标准化工作导则第1部分：标准化文件的鳍构和起草规则3的规定起草。本文件由能源行业核电标准化技术委员会提出。本文件由核工业标准化研究所归口。本文件由中广核工程有限公司和中核核电运行管理有限公司共同主编中国核电工程有限公司'上海核工程研究设计院有限公司卷与编制.本文件主要起草人：任兆鹿、祝杨光远'关炜、郑敏敏,王煜宏'李奇龙'刘越、糜旭修、王金凯、祁成成、管武员、王长征、赵树玉核电厂防火屏障管理1范围本文件规定了核电厂防火屏障管理的要求，包恬防火屏障的检查周期'检宣办法及失效判定准则、防火屏障信息管理'防火屏除崎时打开的管理要求、防火屏障核安全更要性分类及维修期限要求、质保要求等。本文件适用于运行核电厂控制区内的核岛,常规岛、辅助厂房与配套设枪的防火屏陵管理，核电厂控制区外的应急指挥中心'消防站，以及其他类型的核动力厂和核设施可叁考执行.2粕范性引用文件下列文件中的内容通过文中的规色性引用而构成本文件必不可少的条款。其中，注明日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件,其最新,版本（包括所有的修改单）适用于本文件。GB1T22158核电厂防火设计规范GB25201建筑消防设施的维护管理GB50877防火卷帘、防火Ph防火窗琬工及验收规范GU23864防火封堵材料CECS151建策防火封堵应用技术规程DI./T5707电力工程电境防火封堵雁工工艺导则ISO9001质量管理体系要求3术甯和定义31防火区FireCompartmentarea为防止火灾在规定的时间内蔓延而构筑的厂房或部分厂房，防火区可由一个或多个房间组成,其边界全部用防火屏障包围，3躅火小区Firec1.1.zone为保护安全重要物项，设置防火设施（如限制可燃物料的数量,空间分隔、固定灭火系统、防火涂层或其他设施）以隔葡火灾的区域,通过该设置使被隔离的系统不会受到显著的损坏.3.3防火JMtFirebarrier用于限制火灾后果的肝障,它包括墙壁,地板'天花板或者用于封堵门洞、闸门、史穿部件和通风系统等通道的爰置,2稿火IR1.RFireresistance建筑结构构件'部件或构筑物在标准燃烧试验条件下保持承受所要求的荷载.保持完整性、和/或热绝境'和/或所规定的其他预计功能的时间长度。31.5UBFiredamper在一定条件下为防止火灾过风HK而设计的自动关即Jt.3.6防火封墙材科FirestopMteria1.具育防火、防谓功能，用于击射或填筑、构筑修以及各类设中的贯穿孔加、环雅及筑，便于更换且将合育关性德戛求的材料.3. 7IejkMiitt件FireetopsubassMb1.y由多种防火封堵材料以及耐火幅热材料共同构成的用以维持结构耐火慢能，且便于更换的组合系统.3.8 费能动防火保护装Passivefireresistantprotectionstructure为确保火灾情况卜.机组的安全功能，火灾安全分析后认为相要对而分设备或电缆进行补充防火保护所设置的装置.包括电投托盘段防火包覆*防火箱体、隔热解除警.3.9 防火JF1.reresistantdoorset在一定时向内，迷同架傕戏足耐火充性、NuMi等要求的门.3 .10防火*Fireresistantwindow在一定时间内，连同框架能满足耐火完整性'隔热性等要求的色.4 .11防火帝Firresistantshutter在一定时向内，连同气架IHI足耐火充性、N1.热性等要求的卷布.4 防火屏类St本文件关注的防火屏障类型主要是墙体、楼,地板等实体屏陵上的构件及装置，包括防火封堵组件、非能动防火保护装跣（包括防火包置八防火风管、水封地漏、防火门、防火窗、防火卷帘、防火阀和防火盖板等.只体管理要求及检查方法详见第5录.5 防火Him5.1 总体量求核电厂应建立完善的防火屏獐信息，并对防火屏障进行定期检查和维护，同时要求控制区的核岛'常规野、所有辐助厂房与配套设施（BOP厂房）内所有防火区和防火小区边界的防火屏障保持边界完整性，未羟许可，任何人不得破坏防火屏障原设计状态，如果由于18修工作需要临时打开防火屏障，则需要通照防火屏障临时打开的管理要求，在核电厂运行期间，应建立防火屏障管理的相关程序规定，朗确负责防火屏障管理的部门职费、人员要求,检查周期、检查办法及失效判定准则'检查记录以及缺陷的整改过程跟将:等要求，有效规范指导核电厂运行期间的防火屏陵省理，提高核电厂的防火安全水平.5.2 息”核电厂应建立完善的防火区/防火小区边界上的防火屏障信息（核岛及核安全相关BoP厂房的信息我参见附录A.其他厂房参考执行）.包括并不仅限于：a）防火区/防火小区信息表（厂房、嫔号'对应楼层、包含的房间、酎火极限等）：b）防火门信息表（厂房、楼层、防火门两侧防火区/防火小区,防火门两例房间,编号、类型、耐火极限等）；C）防火封堵信息我（厂房、楼层,防火封堵两快J防火区/防火小区、防火封堵两侧房间、端号'孔洞尺寸、封堵类型'耐火要求等）；NB.T20634-2023d）防火阀信息表（厂房、楼层、防火阀两侧的防火区/防火小区,防火阀两窗房间'编号、防火阀类型、耐火要求等）；C）防火盖板信息表（厂房,楼层、防火盖板两恻的防火区/防火小区、防火盖板两侧房间、端号'耐火极限等）；f）防火楼帘信息表（广向楼层,防火楼帘两侧的防火区/防火小区、防火卷帘两例房间、境号'耐火极限等）；Q防火窗信息表（厂房、楼层、防火窗两侧的防火区/防火小区'防火窗两测房间、第号、耐火极限等）；h）防火风管信息表（厂房、楼层'所在防火区/防火小区、房间号、防火风管编码.酎火极限要求等）；i）昉火包覆信息表（厂房,楼层'所在防火区/防火小区、房间号'防火包覆的电爆桥架编码'耐火极限要求等）；j）水封地漏信息表（厂房、楼层、所在防火区防火小区'厉间号、水封地漏编日等）：k）非能动防火保护装置（电缆防火包覆除外）信息表（厂房,楼层'所在防火区/防火小区、装置编码、耐火极限要求等）.5.3检充办法及夹散为定濯则运行核电厂应定期时防火屏海完整性及功能进行检查维护，以保陵防火屏漳的设计要求。当防火屏障的功能受到影响时，应判定为失效。防火展障的检查办法方式包括目视检查、动作检查、联动试验等.对于防火屏障外观性桃查主要以目祝检查为主，如防火价陵我面的防镑、防腐'耐火涂层等是否脱落：而防火屏陛开启和关闭等状态的检查以动作检查为主，如能闭式防火门开启后能否自动关闭；而对于防火屏陵上的防火诩、常开式防火门、防火楼帘门等具有联动功能的设备，还应定期进行相关的联动试脸，并保证这些设备活动区域内无阻物物.联动试验的要求遵循相关规范及设计文件要求，防火屏障具体检查要求见附录B防火屏障失效判定准则见表1,«1防火屏充性失效R定4射检衣犷目失效类定准只目*K动作检三防火门 防火门底部与地面之间继依大于ftm 有贯穿门网的孔洞 防火膨胀密封材料（如有）缺失 防火门门取缺失.防火坡琳被投或缺失闭门器或顺序器功能失效，防火门不掂自动关闭在防火门施转大篦图开后畔门不能自行关闭（«出问门票工作危IfiD位于部敝通道上的防火门其防惊微推杠装置失效联动试验中常开防火门关闭失败防火封堵存在未封堵孔洞封堵上发现方贯*性裂坡（导致孔湎两侧货通）不适用不适用检查项目失效只定准则目线检查动作检查联动试Ift防火脚防火脚缺失防火阀破女排烟防火用处在开启位置（IF火灾情况或W定期试验）不适用联动试验中防火同关闭失败联动试腕时防火阀与火灾探测器的改动关系与设计不一致防火前板防火篮板缺失防火的JK烹封材料（如有缺失防护盅板破裂不完整防火盆板开口用度不滴足规布:要求防火而极的助力开启推杆（如有）失效不适用防火卷南防火卷帘破裂不完整防火膨胀密划材料（如书）缺失不适用联动状的时防火卷市未能有效落下联动试收时,防火卷海，火实探测捐的联动关系设计不一效防火窗防火窗破裂不完祭防火膨胀密封材料（如审）政央防火窗未保持在常闭状态不域用联动试验时防火商未能关闭联动试收时,防火窗。火灾探测88的联动关系。设计不一致防火风管防火同管破裂不完整不好用不适用防火包覆防火包覆缺失防火包躅被撕破导致内外便通不适用不适用水封地漏水封干洞密对液液位不足导加失效（地端筋板上IW筒与密封液之间未接触）不适用不适用孝倭幼防火保护装置（防火包覆除外）等能动防火保护装58缺失菩使动防火保护装置破裂不完整导致内外费通不适用不适用来源:GB50877.GB238645.4ttMM核电厂核岛厂用及核安全相关BoP厂房的防火解隙的检查周期1长为年.老叱到正常运行期间人员雉以进入的厂房或区域，如反应堆厂房，其内都防火屏障的检表周期可调款为个换料周期，常规岛和其他BoP厂房的防火屏障桧查周期用长不比超过一年。NB1T20634-2023在核电厂运行过程中,各运行电厂可结合防火屏障所处位置的重要性和失效后果.结合自身实际情况适当缩短防火屏障的检查周期,及时发现可能潜在的防火屏障失效风险。针对特殊类型的防火屏障.如地温各运行电厂应根据实际情况制定合理的检查周期.确保地漏的密封液位滴足防火隔肉要求，5.5 整时打开的现量求5.5.1 防火J1.N打开作业内叁核电厂内所有防火区/防火小区的防火屏陛应必须保持边界完整性，确因工作需要打开防火屏障时，应经过安全监管相关部门审批才可打开避免管控失效。在防火分区边界上的防火屏障打开作业包括并不仅限于：a）打开防火门穿拉临时管线,通风、运输材料；b）打开防火盖板；C）拆除电缆货穿孔洞防火封堵；d）拆除管道货穿孔防火封堵；e）拆除电气系列防火包裹；。拆袋检查防火阀'防火卷帘等.5.5.2 1»火删财T开作业审批核电厂在审批打开防火屏障相关工作时，按照防火屏障的核安全虫要性程庚（具体分类见5.6节进行分级管理，应对防火屏障打开风险进行评估，包括并不仅限于：a）区分是否为防火区/防火小区边界；b）识别防火区/防火小区内安全市要设备；C）明确消防设施在役状况；d）应采取的防护措施，5.5.3 防火解W开管理要求a）防火屏障打开后不能立即恢复的，应采取临时替代措施,在现场无人值守时,应使用防火程、防火泥'防火包等防火封堵材料进行临时封堵，防火封堵材料应使用不燃烧体材料.b）布汽行高火险可燃物的防火区/防火小区的防火解障，或者防火屏障两侧的防火区防火小区分别布置行冗余列核安全相关设备.应加强对防火屏障打开期间的人员监护，避免相邻防火区/防火小区内动火作业或其他工作对本区域造成影响；O当防火区/防火
