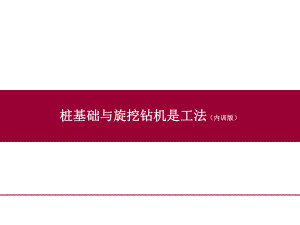

桩基础与旋挖钻机是工法桩基础与旋挖钻机是工法（内训版）（内训版）施工技术及设备研讨会 工民建旋挖钻机：SR100、SR130、SR150通用型旋挖钻机：SR200C、SR220C、SR250、SR280C、SR330、SR360、 SR420、 SR460 （11个规格）入岩旋挖钻机：SR250R、 SR280R（2个规格）连续成孔旋挖钻机： SR150M、 SR200M、SR250M、 SR280M、 （深度较浅的钻孔灌注桩和CFA桩）双动力旋挖钻机： SR150D、180D三一旋挖钻机的种类和规格施工技术及设备研讨会 三一旋挖钻机的种类和规格三一旋挖钻机的钻孔能力序序号号 项目项目单位单位数值数值1最大钻孔直径最大钻孔直径mm300030002最大钻孔深度最大钻孔深度m1201203最小钻孔直径最小钻孔直径mm500500施工技术及设备研讨会 三一旋挖钻机的钻孔能力三一的旋挖技术普通旋挖技术适合地层：黏土层，砂土层，稍密密实砂层，稍密密实砂卵石层，全风化、强风化岩层，极软岩层等绝大部分IV及以下地层。如何实现高效？如何实现高效？施工技术及设备研讨会 三一的旋挖施工技术普通旋挖技术三一的旋挖技术旋挖入岩技术泥岩特点：内聚力大，抗压强度低，大多数分层沉积。钻头和操作方法是泥岩钻进的关键。泥岩对刀具磨损程度低。泥岩地层如何实现高效？泥岩地层如何实现高效？施工技术及设备研讨会 三一的旋挖施工技术普通旋挖技术三一的旋挖施工技术普通旋挖技术三一的旋挖施工技术普通旋挖技术三一的旋挖技术泥岩的特点和钻进方法施工技术及设备研讨会 三一的旋挖施工技术泥岩的特点和钻进方法三一的旋挖技术沉积岩和页岩的特点和钻进方法除泥岩外，沉积岩还有砾岩、砂岩等。这类岩层的特点是：分层，强度取决于胶结物的性质和母岩的强度、粒度。砂岩对刀具磨损程度高，页岩刀具强度要高，砾岩不一定。施工技术及设备研讨会 三一的旋挖技术沉积岩和页岩的特点和钻进方法三一的旋挖技术沉积岩和页岩的特点和钻进方法施工技术及设备研讨会 火成岩包括：花岗岩，玄武岩，流纹岩，凝灰岩等，还包括其所形成的变质岩。火成岩的深成岩硬而脆，浅成岩较软但内聚力大。钻进以跃进式破碎为主。火成岩大部分对刀具磨损严重。三一的旋挖技术沉积岩和页岩的特点和钻进方法三一的旋挖技术火成硬岩的特点及钻进方法施工技术及设备研讨会 三一的旋挖技术火成硬岩的特点及钻进方法三一的旋挖技术火成硬岩的特点及钻进方法施工技术及设备研讨会 三一的旋挖技术火成硬岩的特点及钻进方法三一的旋挖技术岩石的钻进诀窍对于旋挖钻机的加压力、扭矩、抗振动能力和钻杆钻头对外力的抵抗能力而言，旋挖钻机钻进岩石确实是一件有很大难度的事。但是，只要抓住不同岩石的可利用特点，使用一定的方法，桩孔所遇到的绝大多数岩石是能够用旋挖钻进的。钻进诀窍如下：泥岩：一进二变三不。砂岩：自由跃不慢取。硬度大的火成岩、化学岩：不分高度慢取自由。页岩、斜岩面：直取。砾岩：犁取。施工技术及设备研讨会 三一的旋挖技术火成硬岩的特点及钻进方法三一的旋挖技术卵碎石层钻进技术施工技术及设备研讨会 三一的旋挖技术卵碎石层钻进技术三一的旋挖技术卵碎石层钻进技术施工技术及设备研讨会 三一的旋挖技术卵碎石层钻进技术三一的旋挖技术易流动地层的施工技术易流动地层包括：厚的松散砂层、砂卵石层、淤泥层和流塑黏土层。此地层采用全护筒工艺，黏土或干水泥护壁工艺。施工技术及设备研讨会 三一的旋挖技术易流动地层的施工技术三一的旋挖技术三一的水上的施工技术施工技术及设备研讨会 三一的旋挖技术三一的水上的施工技术三一的旋挖技术三一的水上的施工技术施工技术及设备研讨会 三一的旋挖技术三一的水上的施工技术三一的旋挖技术各种地层会遇到的施工问题 并不是以上复杂地层才有施工问题，其实很多地层都会遇到各种问题，都有什么问题，又如何解决呢？ 黏土层：打滑（再生黏土打滑，胶泥打滑），吸钻，钻不动，难倒土，糊钻。 砂层、砂土层：塌孔，超方。操作上“三慢”，用好泥浆。 淤泥质黏土层：液化，吸钻。 冻土：打滑，糊钻。 膨胀土：缩颈。 软硬不均地层：打孔倾斜。 水位以上非粘性颗粒连接地层：漏浆，管涌。 溶洞：卡钻，塌孔等。施工技术及设备研讨会 硬岩：压搓套取 砂土：撮铲 黏土：掘削 碎石：挤赶 煤卵：犁撮 胶泥：划铲 冻土：冷凿三一的旋挖技术各种地层会遇到的施工问题三一的旋挖技术各种地层钻孔要找到的感觉施工技术及设备研讨会 三一的旋挖技术三一的水上的施工技术三一的旋挖技术如何预防钻孔倾斜施工技术及设备研讨会 三一的旋挖技术如何预防钻孔倾斜三一的旋挖技术如何预防钻孔倾斜施工技术及设备研讨会 北京三一重机2010年03月10日旋挖钻机有哪些优势，三一旋挖钻机有何特点旋挖钻机有哪些优势，三一旋挖钻机有何特点施工技术及设备研讨会 所有高铁桥，凡是非极特殊地质，都在使用旋挖钻机进行钻孔作业；公路桥梁的建设中，旋挖钻机的应用率也远远超过其它钻孔设备；高层建筑、电厂、钢厂等大型建筑的桩基础也大部分使用旋挖钻孔。三一的旋挖技术如何预防钻孔倾斜目前旋挖钻机在我国桩孔施工中应用概况施工技术及设备研讨会 多适应的地层和施工条件范围多。除松散的砂层、砂卵石层，极软的淤泥层和流塑黏土层和硬岩层外，绝大多数地层均适合旋挖钻孔作业。旋挖施工耗水量比反循环成孔和冲击成孔耗水少，所以对水源的充足性要求不高。对旋挖施工而言，电只用于泥浆系统、维修和照明系统，小型发电机完全可以满足要求，对供电的要求非常宽松。快旋挖钻机成孔速度是冲击钻250倍，这样有二个好处：在变化速度如此之快的形势下，有利于投资人把握时机创造效益。现在南方很多房地产开发公司老总望楼兴叹：“当初如果用旋挖钻机进行钻孔施工，至少早交付楼房23个月”有利于帮助中铁等大型建设承包商获得政府投资。现在铁道部和地方政府犯难完不成投资任务，可他的钱在程序上，又必须看到建设成效后才能花出。目前旋挖钻机在我国桩孔施工中应用概况旋挖钻机的优点多快好省70%由冲击钻或循环钻钻进的工程都可由旋挖钻机来施工！由冲击钻或循环钻钻进的工程都可由旋挖钻机来施工！施工技术及设备研讨会 好施工质量好，未来趋势好。成孔后的泥皮薄、沉渣少成桩质量好；旋挖钻机正处在蓬勃发展阶段，未来维修、服务和应用的市场前景不存在问题。省施工综合成本低。外运渣土量相当于冲击钻和反循环的2/31/2，每方渣土土的运费超过50元，以上还不包括排污费。泥浆循环量相当于冲击钻和反循环1/51/10，泥浆系统省电。旋挖钻机的优点多快好省旋挖钻机的优点多快好省施工技术及设备研讨会 人才队伍：“三个和尚”与标杆客户； 基础数据：记录、统计、分析、优化； 充分利用三一的技术优势：钻机、施工、管理；旋挖钻机的优点多快好省需要特别关注的三个问题：需要特别关注的三个问题：交流平台建设？交流平台建设？施工技术及设备研讨会 26
