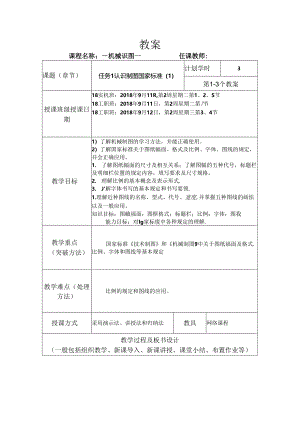

教案课程名称；机械识图一任课教师:课题（章节）任务1认识制图国家标准（1）计划学时3第1-3个教案授课班级授课日期18实机班：2018年9月11R,第2周星期二第1、2、S节18工职班：2018年9月11日，第2周星期二第7节18工职班：2018年9月12日，第2周星期三第3、4节教学目标1）了解机械制图的学习方法，并能正确使用。2）了解国家标准关于图纸幅面、格式及比例、字体、图线的规定，并会正确应用。1. 了解图纸幅面的尺寸及相互关系；了解图幅的五种代号，标题栏及明细栏位置的规定内容，填写要求及尺寸规格。2. 理解比例的基本概念及表示形式.3. J'解字体书写的基本规定和书写要领.1.理解近种图线的名称、型式、代号、宽度,并掌握五种图线的画怯以及一般应用。知识目标：图蛾福面：图框格式；标题栏；比例：字体：图我能力目标：对Ig家标废中各种规定的理解.教学重点（突破方法）国家标准技术制图和机械制图9中关于图纸福面及格式.比例、字体和图线等基本规定教学难点（处理方法）比例的规定和图线的应用。授课方式采用演示法、讲授法和归纳法教具网络课程教学过程及板书设计（一般包括组织教学、新课导入、新课讲授、课堂小结、布置作业等）一、导入新课从家俱、建筑物、机械等的制造实践举例，引出学生需要学会阅读和绘制图样（工程界的共同语言），讲解本课程的研究对缴和内容。二、讲授新课1 .机械制图的性质、特色、教学目标和学习方法教师演示网络课程的课程说明，重点讲解学习方法。教师讲解时，注意向学生设问，是否听明白，有何问题，后发学生思考。2 .图纸幅面和格式教师讲解，并演示：网络课程的课程导航：图纸幅面演示：图框格式及尺寸演示：国家标准规定的标题栏格式及尺寸演示.3 .比例教师讲解比例的术语、类型。4 .字体教和讲解字体种类、书写方法，并指出不同场合的不同应用。5 .图线教和时照图形分析图线的画法及应用，交叉演示网络课程中的图线用法.学生进行习题集相关习题的练习。三、小结教师重点强调比例的意义及图线的应用，学生讨论图线的应用，总结应用特点。四、布置作业教学反思
