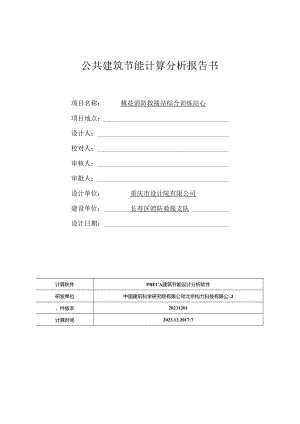

公共建筑节能计算分析报告书项目名称：桃花消防救援站综合训练站心项目地点：设计人：校对人：审核人：审批人：设计单位：重庆市设计院有限公司建设单位：长寿区消防救援支队设计日期：计算秋件PBECA建筑节能设计分析软件研发单位中国建筑科学研究院有限公司北京构力科技有限公.J，件版本20231201计算时间2023.12.2017:7桃花消防救援站综合训练中心公共建筑节能计算分析报告书一、标准依据1 .建筑节能与Ur再生能源利用通用规范3（GB550152021）2 .民用建筑热工设计规范3GB50I76-20163 .C建筑外门窗气玄、水雷、抗风压性能检测方法GB.T7106-20194 .匕建筑窑墙、门窗通用技术条件3GB11,31433.2015二、建筑概况1项目基本信息友1川H理木伯显衣工程名称桃花消防救援站踪合训练中心工程地点重庆长寿地理位次北纬:29.50东羟：107.00海拔:379.00气候分区肛热冬冷B区建筑类型体育馆建筑分类甲类建筑结构形式框架结构建筑朝向南偏西6.83度指北针知度北偏西6.83度建筑面枳（计算）总面积3219.22m2地上；3219.22m2地下：0.00m:建筑体枳（计算）总体枳：28039.48m3地上I28039.48m3Fs().00ms外农面积和体形系数总外衣面积：7689.61n（体形系数：027）建筑层数地上：2层地Mo层2标准层及窗墙比信息发2建筑标准层信息表标准层实际楼层层高(n)建筑面积(n)标准层1-5800珀上1层5.801204.63标准层2-10450电上2层10.452014.60表3各朝向窗墙面积比信息我朝向外窗面积(包括透明格墙)(m2)朝向而枳(m2)朝向画墙比东595.661236.100.48南555.69907.960.61西161.541388.310.12北17.78647.260.03合计1330.684179.63().32三、建筑材料选用依据1非透明材料热工参数依据表4非透明材料热1：参数依据材料名称干密度导热系数常热系数修正系数送用依据(Kgm')W(mK)jK)使用部位岩傥板(垂克纤维)I(X)().(M80.75屋顶:1.23楼板:1.20屋面/底钝接触空气的架空楼板重庆巾公共建筑节能(绿色建次)设计标准(DBJ50052-2020)、爪庆市工程建设标准-居住建筑丫，能6S%（黑色建筑）设计标准（DBJ5O-O7I-2O20）增盛型改性发泡水泥保湿板A型1800.0550.90墙体:1.25热桥7热桥过灼热桥楼板/典力墙温庆市公技建筑节能（绿色建筑）谀计标准3（DBJ5O-O52-2O20）、4重庆市工程建设标准-居住建筑丫，能6S%（原色建筑）设计标掂（DBJ5OO7I-2O20）难燃型挤空聚茶板350.0300.27楼板:1.20周边地面地庆市公共建筑节能（绿色建筑设计标准3DBJ5O-（）52-2（20）,笠庆市1：程建设标准-居住建筑书能65%（球色建筑）设计标准（DBJ5OO7I-2O20）2透明材料热工参数依据表5透明材料热工效依据门窗类型传热系数(W(nrK)玻璃太阳得热系数应用部位气密性等於选用依据穿条式隔热铝合金多腔型材（24mmS隔热条高度30mmj6i!透光单银1.QW-E+12A+6透明2.500.46外窗6近庆市建筑门窗幕增热工参数目录（2023版）3穿条式儡热燃合金多腔型材（24mmS隔热条高度3Ommm）6中透2.1()().24透明幕嫡4重庆市建筑门窗幕墉热工参数目录（2023版）J光;二报1.OW-E+12Ar+6低辐射陶优膜（全自动化时装峻边条穿条式陷热铝合金?腔型材（24mmW隔热条高度<30mm）6低透光取银1.QW-E+12A*6透明2.500.43门透光都分6爪庆市建筑门窗窑培热工参数目录（2023版）四、围护结构构造做法层面类型（由上强下）»第1层；晶（1.Omm）第2层：合成高分子防水卷材（ISmm）第3层：岩棉板（垂当纤ftt）（IIO.Omm）第4层：玻璃糊板、毡（20.0mm）第5层:K1.（1.Omm）外类型（由外至内），第I层：浅色涂料（2.0mm）第2层：水泥砂浆（20.0mm）第3层：加气混凝土砌块BO6（250.0mm）第4层：水泥砂浆（20.0mm）剪力墙类室（由外至内）»第I层：水泥砂浆（5.0mm）第2层：增强粗改性发泡水器保温板A里（50.0mm）第3层；水泥砂浆（I5,nn>第4层：钢筋混凝土<200.0mm）第5层i水泥砂浆（10.0mm）底部接触空气的架空横板类S1.第1层；浅色涂料（2.0mm）第2层：碎石、卯石混凝土2300（30.0mm）第3层；钢筋混凝土100.0mm）第4层：岩棉板（垂当纤维）70.0mm）第5层：水泥砂浆（20.0mm）外窗类型，构造：穿条式席热铝合金多胺型材（24mmWi热条高度30mm）（6高透光单据1.OW-E+12A+6透明）热工性能：传热系数2.5OW（m'K）,夏季玻璃太阳褥热系数0.46,冬季玻瑁太阳褥热系数：0.46,夏季玻瑙遮阳系数0.5算冬季玻璃遮阳系数：0,53,气衡性为6级，可见光透射比0.68透明”类Sh构造：穿条式隔热铝合金多腔型材（24mmW隔热条高度30mmm）（6中透光三银10'4+12人4低翻射陶优股（全自动化封装版边条）热I：性能：传热系数21.OW*m2K）,熨季玻璃太阳为热系数0.24/冬季玻璃太阳得热系数：0.24.夏季破病遮阳系数028/冬季俄辖遮阳系数：028,气密性为4级,可见光透射比0.46门透光IT分类S1.构造：穿条式隔热铝合金多腔型材（24mm底厢热条高收30mm）（6低透光单镀1.oW-E+12AM透明）热工性能：传热系数250W（nFK）,必在玻璃太阳得热系数0.43/冬季玻瑞太阳得热系数：0.43,及手玻璃遮阳系数049/冬季玻玲遮阳系数：0.49,气南性为6级，可见光透射比0.57五、规定性指标判定I建筑设计指标1.1屋顶透光部分与屋总面积之比无此项2围护结构热工性能2.1 BB面构造类型(默认而主体层筋铝(1.Omm)+合成窈分了防水卷材(1.5mm)+#棉板(垂11iff>(IIO.Omm)*玻璃棉极、毡(20.0mm)*1.0mm)表6屋面热I：性能判定屋面每层材料名称厚度(mm)导热系数(W(mK)苗热系数|W/(m:K)J热阻的Km1yw热情性指标D二R.S修正系数铝1.02O3.O(K)191.0000.0000.001.oo合成高分子防水卷材1.50.1506.0700.0100.061.00岩棉板(垂宜纤推)110.00.0480.7501.9101.721.20玻璃棉板、苞20.()0.0370.5200.541().281.(X)铝1.0203.00()191.0000.0000.001.00屋面各层之和133.52.462.06星面热IHRo=Ri+ER+Rc=2.62(m:K)WR=0.11(m2K),'WJ：Rc=O.O5(m2KVW屋而传热系数K=Ro=038(W(m2KH太阳辎时吸收系数P三0.70表7米面平均传热系数计算表屋而梅造类型传热系数W(m2K)热情性指标太阳辐射吸收系数应用而枳(m')恪<1.)+岩栩板(垂直纤维)(110.00)().382.060.7027(X).()I屋而全楼加权平场传热系数Km=(K1.S1+K2.S2+K3.S3+K4.S4+K5.S5)/S(m2)=O.38W*11K)热情性指标DD=(D1.S1+D2.S2+D3.S3+D4.S4+D5.S5)/S(m2)=2.06标准条目建筑节能与可再生能源利用通用规他(GB55015-2021)第3.1.10第及热冬冷地区甲类公共建筑屋顶传热系数的要求.结论0.38<1.%1.(ft:0.40),满足2.2 外墙外墙构造类型(默认编充.水泥砂浆(20.0mm)+加气混凝土砌块BO6(25O.Omm>+水泥砂浆(20.0mm)衣8外墙热工性能判定外墙每层材料名称厚度(mm)导热系数W(mK)蒂热系数W(m2K)热阻值Km1yw热幡性指标D=R.S修正系故O水器砂浆20.00.93011.3700.0220.241.00加气混凝土砌块B06250.00.1903.0101.3163.961.OO水施砂装20.()0.93011.3700.0220.241.(X)外墙各层之和290.01.364.45外墙热IaRo=Ri+R+Re=1.52Km2K>VRi=O.II(nrK)ViRe=O.O5(m2KyW外墙传热系数K=bRo=0.66W(m2K)太阳辐射吸收系数P=().5()剪力构造类型(剪力水泥砂浆(5.0nun)+增强型改性发泡水湿保密板A里(50.0mm)+水泥砂浆(15.0mm)+例筋混凝土(200.Omm)+水诟砂浆(10.0mm)表9剪力墙热1：性能判定剪力墙每层材料名称厚度(mm)导热系数W(mK)J法热系数W(m2K)热明位Km2yw热情性指标D=R.S修正系数Q水泥砂浆5.00.93011.3700.0050.06I.加强型改性发泡水泥保温板A型50.00.0550.9000.7270.821.25水泥砂紫15.()0.93()11.3700.016().181.(X)钢筋混凝上2(X).()i.74()17.2000.1151.981.(X)水搬砂浆10.00.93011.3700.0110.12I.剪力展各层之和280.00.873.16剪刀塔热阻R<>=Ri+R+Rc=I.O3(m2K)JW1.Ri=OJ1.Km2K),'W|
