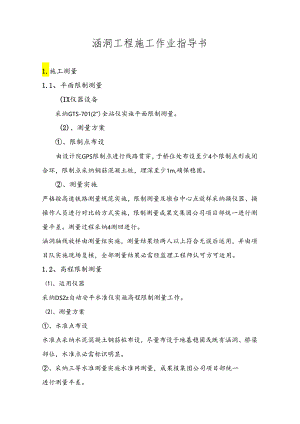

涵洞工程施工作业指导书1.施工测量1.1、 平面限制测量(IX仪器设备采纳GTS-701(2")全站仪实施平面限制测量。(2)、测量方案、限制点布设由设计院GPS限制点进行线路贯穿，于桥位处布设至少4个限制点形成闭合环，限制点采纳钢筋混凝土桩，埋深至少1m,确保稳固。、测量实施严格按高速铁路测量规范实施，限制测量及墩台中心点放样采纳换仪器、换操作人员进行对比的方式实施，限制测量成果交集团公司项目部统一进行测量平差。测量过程采纳4测回进行。涵洞轴线放样由测量组实施，测量结果经两人以上符合无误后运用，并由项目队实施现场复核，全部测量结果必需经监理工程师认可方可运用。1.2、 高程限制测量、运用仪器采纳DSZz自动安平水准仪实施高程限制测量工作。、测量方案、水准点布设水准点采纳水泥混凝土钢筋桩布设，尽量布设于地基稳固或既有涵洞、桥梁部位，水准点必需标识明显。、采纳三等水准测量实施水准网测量，成果报集团公司项目部统一进行测量平差。、测量过程严格记录数据，测量过程采纳换仪器、换作业人员的方式进行。1.3、 意工放样测量、施工现场放样执行换人、换仪器的方式执行；、全部测量必需对比结果并且有两人以上受核正确方可报监理工程师审批；、中线放样采纳全站仪自导线点进行放设，测量采纳双测回施放、不同限制点的方式进行，测站必需安设于不同的限制点并采纳不同后视点，将所放设的轴线点进行对比检查，符合要求后报监理工程师批准。、高程放样采纳自动安平水准仪进行，测量以4等水准测量方式进行，测量过程按换人换仪器的方式进行，并闭合。2、CFG桩施工结合地质及自然环境状况，均采纳长螺旋杆钻机方法施工。正式施工前首先进行成桩工艺试脸，复核地质资料及确定施工工艺参数，包括混合料料协作比、坍落度、搅拌时间、拔管速度等，试桩数量应符合设计要求且不少于2根。2.1、施工工艺、流程(IX施工工艺长螺旋钻孔法施工采纳长螺旋钻机。钻机就位后校正好钻杆的位置和垂直度，垂直度的容许偏差不大于1%0按设计配比配制混合料，混合料坍落度宜为16OmnI-200mm0钻孔起先时，关闭钻头阀门，向下移动钻杆至钻头触及地面时，启动电机,将钻杆旋转下沉至设计标高，关闭电机，清理钻孔四周土。成孔时应先慢后快，这样能避开钻杆推摆，也能刚好检查并订正钻杆偏位的差值。CFG桩成孔到设计标商后，停止钻进,起先泵送混合料,当钻杆芯管充溢混合料后起先拔管，严禁先拔管后泵料。成桩的提拔速度限制在23mmin,成桩过程连续进行，避开供料出现问题导致停机待料。移机前对下一根桩的桩位进行清理辨识,确保桩位的精确性。必要时移机后清洗钻杆和钻头。确认成桩符合设计要求后用黏土封顶。（2）意工质量限制及检测施工的每一个环节，严格根据设计要及相应的规范进行检测和限制。加强混合料质量限制，混合料配比在设计规定基础上，结合现场实际材料选用进行协作比试验确定。碎石、石屑、粉煤灰、水泥材料经严格检验，保证其材质符合设计要求，满意施工须要。施工用水符合工程用水的有关规定。施工现场做好材料计量设备的标定工作，保证计量精确。混合料生产实力能满意现场施工须要，并有肯定富余量。开工前在施工场地范围内进行工艺性试桩，确定拔管速度、单桩混合料投入量、施打依次等施工参数。采纳长摞旋钻管内泵压混合料灌注机时，钻进应先慢后快，如发觉钻杆摇摆或难钻时，应放慢进尺。施工中要求每个工班常常检查排气阀，应保证排气阀正常工作，防止排气阀被水泥浆堵塞。依照设计要求设置爱护桩长，施工时桩顶高程较设计高程高50Cm左右，确保成桩质量。采纳机械协作人工清除爱护土层，然后进行桩头处理：首先确定桩顶标高，然后采纳截机机截桩，人工修平。施工时不得造成桩顶设计标高以下桩体损坏，并且不能扰动机向土。冬季施工，对混合料原材料、拌和工艺等各个方面有特别要求，参考混凝土的冬季施工要求进行。CFG桩施工过程中，每台班制作检查试件，进行28天标准立方体无侧限抗压强度检测，强度值不小于15MPa。成桩28天后进行机身质量、完整性检验，单独承载力试验及复合地基承载力试验。施工工艺流程参见''CFG桩施工工艺框图”。CFG桩施工的的各项允许偏差、检验数量及检验方法如下表规定:序号检验项目允许偏差施工单位检险数量检险方法1水泥和粗细骨料品种、规格及质量满意设计要求每枇抽样检验1组质量证明文件及抽样试赘2混合料坍落度符合工艺试骏确定每台班抽样检验2次现场坍落度试验3混合料强度度符合设计要求每台班做1组试件28d标准养护抗压强度试验4施工数量、布桩形式满意设计要求全部检脸视察、现场清点5每根桩的投料量不少于设计灌注量每根桩料斗现场计量或殓自动记录6桩的有效长度满意设计要求每根桩测量钻杆或沉管长度7桩身质量、完整性满意设计要求总数的10%。低应变检测8复合地基承找力满意设计要求总数的2%，且每检验批不少于3根平板荷载试验9桩位（纵横向）5011w成桩总数的10%抽样检验，且每检骏批不少于5根经纬仪或钢尺10桩身垂直度1%经纬仪或吊线11桩体有效直径不小于设计值开挖50700Cm后,钢尺丈量CFG桩施工工艺棍图3.基底换填1）施工方法部分涵洞基底为软塑黏土，承载力涵洞地基要求，须按设计要求对地基作换填处理。浅层处理前首先补充勘探核查地质资料,若发觉地质与设计不符，应提交设计单位处理：当松软土层底部起伏较大时，设置台阶，分层填筑。当地基与设计一样时，即可按设计进行换填处理。基炕采纳挖掘机开挖、人工协作施工。当开挖至离基底约30-50cm时，停止机械开挖，改为人工进行，以保证基底不被扰动。在基坑顶绿四周适当距离设截水沟，防止地表水流入坑内，冲刷坑壁，造成坍方破坏基坑。坑绿边留有护道，静载距坑绿不少于05m,动载距坑绿不少于1.0m。基坑边开挖边检查坑底宽度，不够时刚好修整，挖至设计标高后，再统一进行一次修坡清底，检查坑底宽和标高，基底宽度应满意排水要求。施工时留意视察坑绿顶面上有无裂缝，坑壁有无松散坍落现象发生并实行必要的措施，确保平安施工。基坑施工必需尽快完成，自基坑开挖至基础完成，应紧接连绵不断施工。基坑四周应设临时围栏，以确保人身平安。基底换填采纳机械施工，人工协作。填料级配应符合设计要求，搅拌匀称。用挖机上料，人工协作找平，分层摊铺厚度以20mm为宜，采纳压路机辗压，对于基坑边缘采纳冲击夯进行击实。2）技术标准及检测（1）换填所用砂应为中粗砂，有机质和含泥量均不得大于5%,碎石粒径不得大于100m1.n,含泥量不得大于5%；（2）分层填筑压实质量检测频次和限制标准应符合验标和设计的要求。（3）换填平面尺寸和深度应满意设计要求；换填深度范围内的土层应挖除干净，坑底按设计要求平整。（4）换境地基底部和顶部高程允许偏差为±50mm,每个基坑底面和顶面检查不少于5处。（5）换填后的承载力应满意设计要求。3）技术质量措施（1）施工前要核查地质资料，并进行现场测试。当发觉地质状况与设计不符时，应按有关规定办理变更设计手续。开挖后应对地质条件作进一步核对，对于在换填范围内发觉的对换填施工有影响的洞窟、墓穴等，或在开挖后发觉底部的地质条件不满意设计要求等状况,应向设计单位进行反馈，实行措施处理。（2）基底开挖换填范围必需满意设计要求，必要时适当向外扩大。（3）在采纳机械施工的状况下，应预留部分土层人工清理，尽量削臧对下伏土层的扰动。（4）当松软土底部起伏较大时，应刚好向设计和监理单位反应，办理相关手续，设置台阶，分层填筑。（5）支配好作业时间，避开雨季或雨天施工。作好换填范围的防、排水措施，避开基底浸水。4、垫层施工首先按设计精确放样，包括涵洞轴线，垫层边缘线，沉降缝位置等。模板采纳一般拼装钢模，安装模板时，要求线型顺直，位置精确，支撑稳固，表面整齐并涂脱模剂。混凝土均采纳拌合站集中拌合,混凝土输送车运揄，吊斗或溜槽入模，平板振捣器振捣。施工质量保证措施混凝土采纳搅拌站拌制，严格限制施工协作比，泵送或溜槽入模,保证混凝土的质量。混凝土的捣固划分责任区，由专人分层端固，做到不漏捣，不过捣，杜绝蜂窝、麻面、砂溜、气泡现象的发生。施工时严格限制好垫层的顶面高程和平整度，严防沉降缝移位。混凝土浇注完毕后，支配专人进行混凝土的养护工作。5 .基础施工基础混凝土应在无水的条件下施工，其原材料、协作比和强度均应符合验标要求。其施工方法同塾层施工，但在混凝土浇注时应分层浇注，每层厚度30。V左右，采纳插入式振捣器振捣。基础允许偏差如下表序号项目允许格差（>1基础前后左右边筑距设计中心线尺寸±302基珀顶面高程±206 .满身施工本段涵洞工程涵身为整体框架式，拟分两次浇注成型：涵身内模采纳定型整体钢模一次到顶，外模采纳大块定制钢模，第一次浇注涵身底板及侧墙身墙脚处倒角，其次次浇注剩余墙身和顶板，涵洞帽石单独浇注。模板安装：外模采纳定制大块拼装钢模，内模采纳定制整体钢模。基础（垫层）施工完成后，精确地测放出涵身轴线及轮廓线，对混凝士表面进行、清理，拼设脚手架。模板要求表面平整，尺寸偏差符合设计要求，具有足够的强度、刚度、稳定性，拆装便利，接缝采纳契缝确保严密不漏浆。模板拼装前，首先清洁模板表面，涂刷优质长效脱模剂。模板安装好后，检查轴线、高程符合要求后进行加固，保证模板在浇筑混凝士过程中受力后不变形、无移位。模板内干净无杂物，拼装平整严密，支架结构立面、平面均安装坚固，支架立柱在两个相互垂直的方向加以固定，支架支承部分安置在稳固地基上。钢筋加工与绑扎：钢筋在现场集中加工，人工在涵位绑扎成形。钢筋骨架外侧绑扎同级混凝土垫块，满意钢筋爱护层要求；钢筋接头所在截面按规范要求错开布置。经自检及监理工程师检验合格后，进行下道工序施工。混凝土浇筑：浇筑前，对支架、模板、钢筋及预埋件进行检查。混凝土集中拌制，拌和运输车运至现场，吊斗入模。混凝土水平分层浇筑，分层厚度不超过30cm,落差较大时采纳串筒下料，串筒出口距混凝土表面1.Om左右，插入式振动器振捣密实，振动器移动间距不超过其作用半径的1.5倍，与模板保持5IOCm的间距，插入下层5-10cm,防止碰撞模板、钢筋等。混凝土浇筑过程中检查模板、支架等工作状况，出现变形、移位或沉陷，马上校正、加固，处理好后接着浇筑。混蹑土浇筑完毕后，刚好采纳塑料薄模及草袋覆盖，并洒水养护，当气温低于5七时，不进行洒水。混凝土养护期间，其内部温度不宜超过659，混凝土内部与表面温度差、表面与环境温度差不宜大于20cC,养护用水温度与混凝土表面温度差不大于15r.电凝土强度达到1.2Mpa以前，不得在其上踩踏或安装模板及支架。混凝土的养护时间应符合验标要求。堵身模板在混凝土强度保证其表面及棱角不受损伤时即可拆除，顶板模板在混凝土强度达到设计强度75%后方可拆除。混凝土拆模时,其内部与表层温度差、表层与环境温度差不大于20C施工质量保证措施1）模板接缝严密，不漏浆，并应有足够的整体性及刚度等。2）脚手架、人行道不得与模板、支架相联结。支撑应支于牢靠的地基上，保持模板稳定不变形。3）灌注混凝土时，应常常检查模板、钢筋爱护层的尺寸，确保其位置正确不发生变形。4）下梗肋与墙身之间施工缝应处理成一条线，并尽量与模板横向接缝重合，以保证混凝土外表美观。混凝土施工缝应凿毛清洁，在浇筑上层混凝土之前应润湿，但不能有积水，在再次浇混凝土前应将原
