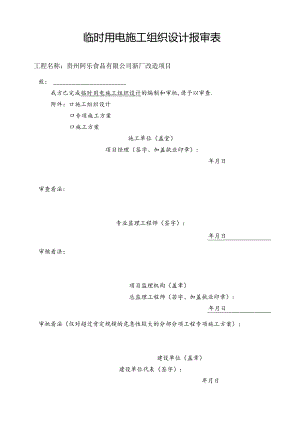

临时用电施工组织设计报审表工程名称：贵州阿乐食品有限公司新厂改造项目致：我方已完成临时用电施工组织设计的编制和审批,请予以审查.附件：口施工组织设计口专项施工方案口施工方案施工单位（盖堂）项目经理（签字、加盖执业印章）:年月日审查看法:专业监理工程师（签字）：年月日审核看法：项目监理机构（盖聿）总监理工程师（若字、加盖执业印章）:年月日审批看法（仅对超过肯定规模的危急性较大的分部分项工程专项施工方案）：建设单位（盖章）建设单位代表（签字：年月日注：本表一式三份，项目监理机构、建设单位、施工单位各一份.贵州阿乐食品有限公司新厂改造项目临时用电施工组织设计程序签名职称日期编制专业负贵人审核项目技术负贡人批准公司总工江西建工其次建筑有限责任公司一、编制依才居1二、工程概况1三、施工现场总用电量计算1四、施工用电设计2（一）设计总说明2（二）第一级回路的负荷电流计算及导线的选择3（三）其次级回路的负荷电流计算及导线的选择5（四）临时用电施工图9五、平安用电技术措施10（一）平安用电技术要求10六、平安用电措袍21（一）管理措施21（二）组织措施22（三）平安用电防火措施23附图：1、三级用电系统图（附后）2、三级用电立面图（附后）3、现场临时用电总平面示意图（附后）一、编制依据1、国家相关技术规危、操作规程施工现场临时用电平安技术规疱(JGJ46-2012)建筑工程施工现场供用电平安规范(GB50194-2014)通用用电设备配电设计规危GB50055-2011供配电系统设计规范GB50052-2009建筑施工平安检查标准(JGJ59-2011)低压晶电设计规范(GB50054-2011)2、贵州省、青阳市有关的管理制度和管理方法。3、我公司相关的管理制度、质量、环境、职业健康平安管理手册(QCJ1.QEO-SCC程序文件汇编(QCJ1.QEO-CX)及有关质量、职业健康、平安、环境、文明施工的作业文件。二、工程概况1、工槎名称：贵州阿乐食品有限公司新厂改造工程。2、工程地点：本工程位于惠水县：贵州阿乐食品有限公司新厂改造工程主体为钢筋混凝土框架结构，污水处理结构层数为1层，建筑高度8.1m,建筑面积408.04m2,锅炉房结构层数为1层,建筑高度8.1m,建筑面积205.2n2,纸皮间垃圾站房结构层数为1层，建筑高度8.1m,建筑面积154.56m2,库房结构层数为2层,建筑高度8.1m,建筑面积281664m2。总建筑面积8655.04m2本工程结构抗震按6度设防，抗震等级为三级。锅炉房和库、厂房为一类防雷设计。三、瓶工现场总用电计算依据施工支配，本工程混凝土为泵送商品混凝土(自备电源)、楼层柱子主机焊接采纳气压爆、1台塔吊、1个钢筋加工房。施工期间最大用电容量的确定是以主体结构施工阶段的施工用电量为准，这一期间投入的主要施工机械和各机械的功率如下:序号机械名称规模型号单位数量功率/台用电高峰值1对炸机台1150kVA错开用电高峰2纲筋加工树套139kW39kW3电焊机120kVA60kVA4生产水荥台411.5KW46KW5现场照明160kW60kW6其他小量机械20kW合计140kW+60kVA+60kW电动机额定功率P1=140kW电焊机颜定功率P2=60kVA照明生活用电：P3=60kWZP1.总用电量P=1.1(K1+K2P2+K2P3)Gosu=1.1×(O.6×1400.75+0.6×60+0.8×60)=215.60(KVA)依据用电量计算，业主供应容量500KVA变压器可满意现场施工用电的须要。四、施工用电设计(一)设计总说明1、在施工现场钢筋加工棚旁边设置一个配电房，该配也房有一个630A漏电断路器及4个225A的漏电断路器回路。2、现场采纳380V/220V低压供电，布置五芯电缱从配电房引出到各用电点，本工程采纳TN-S系统供也。3、依据施工现场用电设备布置状况，总线采纳电缆，在地下室外部分采纳修电缆沟埋地及明装穿管方式敷设（过通道处加导管），在地下室结构范围内采纳支架明敷，临时用电系统采纳TN-S三级配电，三级防护。4、依据JGJ46-2012编制施工用电方案，接地电阻RW4。5、爱护系统5.1、 现场供电采纳TN-S接零爱护系统，即三相五线制，除工作零线以外，增加一根爱护零线PE线，PE线和配电房中性接地点连通。5.2、 配电箱和开关箱的金属体等及PE线相连，爱护零线在配电房接地,接地体用角钢埋地，埋深2.5m,待工程基独防雷焊接完毕后在及接地体连接。6、主楼供电设计6.1, 本工程把配电房设为一级配电。6.2, 二级配电箱设置2个，分别为塔吊、钢筋加工棚、现场用电。6.3, 上主楼楼层电境从现场用电二级安排箱用铝芯电缆线在电井内支架明敷上引。6.4, 主楼每3个楼层布置1个分电箱，供楼层施工、照明用电，各楼梯间设置照明电线,，供施工人员平安通道照明运用。6.5, 百己电箱安装高度：应电箱中心点距地1.41.5米。（二）用电负荷电流及导线计算一、第一级回路（配电房至二级配电箱）的负荷电流计算及导线的选择从配电房出来分成五路到现场安排箱（二级），从安排箱到开关箱（三级）依据电气设备分别选用相应的电（缆）线。干线1从配电房到现场用电安排箱，主要供生产水泵、地下室主体结构施工（混凝土摄捣、安装和装饰）用电及照明、楼层主体结构施工（混凝士振捣、安装和装饰）用电及照明。干线2从配电房至塔吊安排箱，主要供塔吊及塔吊照明用电。干线3从配电房至钢筋加工棚安排箱，主要供钢筋加工棚加工机具、对焊机、焊机及照明用电。1、干线1（现场用电）导线的选择施工用电设备：水泵=2*11.5KW=23KW照明=1*60KW=60KW振动棒=2*3.5KW=7KW电算机=1*20KVA=20KVA电动机额定功率P1=30(KW)电焊机额定功率：P2=20(KVA)照明：P1=60(KW)P,=1.1×(0.65×30/0.75+0.6*20+0.8X60)=94.6KW动力负荷94.6KW,系数K=0.65,功率因数cos=0.75Ij.=N×K(1.732×V×cos)=94.6×0.65X1000/(1.732×380×0.75)=124.57（八）选用YJ1.V-4x70+1x35铝芯也缆，沿墙支架明敷，其平安载流量为175A,满意要求。2,干线2(提升机)导线的选择施工用电设备：塔吊=1*35KW=35KW照明=3*1Kw=3KW电动机额定功率：P1=35(KW)照明：P1=3KW)P,=1.1×(0.65X35/0.75+3X0.8)=36.1KW动力负荷36.1KW,系数K=065,功率因数cos=0.75Ij.=N×K(1.732×V×cos)=36.1×0.65X1000/(1.732X380X0.75)=47.6（八）选用YJ1.V-5*16钢芯电境，沿埼支架明敷，其平安载流量为84A,满意要求。3、干线3（钢筋加工棚）导线的选择施工用电设备：弯曲机=4*30KW=12KW切断机=2*3KW=6KW弯茬机=2*3KW=6KW调直机=2*7.5KW=15KW对焊机=1*150KW电算机=1*20KW=20Kw照明=2*1KW=2KW电动机额定功率：P1=39(KW)电焊机额定功率：P2=170(KVA)照明：P1=2(KW)P,=1.1×(0.65X39/0.75+0.6*170+2X0.8)=151.14KW动力负荷85.07KM系数K=O.65,功率因数CoSe=0.75I,=N×K(1.732×V×cos)=151.14X0.65X1000/(1.732X380X0.75)=199.02（八）选用YJV-4x120+1x70钢芯电缆，穿管PC80沿墙明敷，其平安截流量为240A,满意要求。三、其次级回路(二级配电箱至三级配电箱)的负荷电流计算及导线的选择现场二级配电箱有五个，每个二级配电箱引出至三级配电箱有N个回路，从二级安排箱到开关箱(三级)依据电气设备分别选用相应的电(缆线。1、现场用电二级配电箱从二级配电箱引出的回路分别为：生产水泵、地下室施工及照明用电、地上楼层施工及照明用电三个回路引出支线1一一从二级配电箱到水泵导线的选择施工用电设备：水泵=2*11.5KW=23KW电动机额定功率：P1=30(KW)P,=1.1×0.65×23/0.75=21.93KW动力负荷2193KW,系数K=O.65.功率因力cos=0.75Iji=N×K(1.732×V×cos)=21.93×0.65×1000/(1.732×380×0.75)=28.88（八）选用YJ1.V-5*10铝芯电境，沿墙支架明敷，其平安载流量为50A,满意要求。支线2从二级配电箱到地下室分箱导线的选择施工用电设备：安装机具(380V)=3*1.5KW=4.5KW安装机具(220V)=3*0.75KW=2.25KW照明=IOKw电焊机=1*20KW=20KW电动机额定功率：P1=4.5(KW)电焊机额定功率：P2=20(KVA)照明：P3=12.25(KW)P1=I.1X(0.65X4.5/0.75+0.6*20+0.8*12.25)=28.27KW动力负荷26.29KW,系数K=0.65,功率因数CoSe=O.751.j=N×K(1.732×V×cos)=26.29×0.65×1000/(1.732X380X0.75)=37.23（八）选用YJ1.V-5*10铝芯电缆，沿墙支架明敷，其平安载流量为50A,满意要求。支线3从二级配电箱到地上楼层分箍导线的选择施工用电设备：安装机具(380V)=6*1.5KW=9KW安装机具(220V)=10*0.75KW=7.5KW照明二15Kw电算机=1*20KW=20KW振动棒=2*3.5KW=7KW电动机额定功率：P1=16(KW)电焊机额定功率：P2=20(KVA)照明：P3=22.5(KW)P1.=1.1×(0.65×16/0.75+0.6*20+0.8*22.5)=26.29KW动力负荷26.29KW,系数K=O.65,功率因数cos=O.75Ij=N×K(1.732×V×cos)=26.29×0.65×1000/(1.732×380×0.75)=34.62（八）选用YJ1.V-5*16铝芯电烧，沿墙支架明敷，其平安载流量为84A,满意要求。2,钢筋加工棚二级配电,箱从二级SC电箱引出的回路分别为：切断机=2*3KW=6KW、弯曲机=4*3KW=12KW调直机=2*7.5KW=15KW.对焊机=1*150KW电焊机=1*20KW=20KW、照明=2*1KW=2
