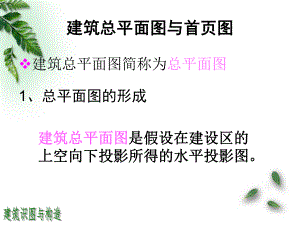

建筑总平面图与首页图建筑总平面图与首页图v建筑总平面图简称为总平面图 1、总平面图的形成 建筑总平面图建筑总平面图是假设在建设区的是假设在建设区的上空向下投影所得的水平投影图。上空向下投影所得的水平投影图。2、总平面图的作用v总平面图主要表达拟建房屋的位置和朝向，与原有建筑物的关系，周围道路、绿化布置及地形地貌等内容。v它可作为拟建房屋定位、施工放线、土方施工以及施工总平面布置的依据。 根据其大小采用适当的比例绘制，图图样的样的比例比例是指图形与实物相应要素的线性尺寸之比。 如图样上某线段长度为10mm，实际物体上与其相对应的线段长度也是10mm，则比例为1比1，写成1：1。如果图上某线段的长度为10mm，而实际物体相对应部位的长度为1000mm，则比例等于1比100，写成1：100 比例的大小比例的大小是指其比值的大小，如1 50大于1 100。3 3、 比例比例比例的表示方法（1）比例的符号为“:”，比例应以阿拉伯数字表示，如1:1、1:2、1:100等 （2）比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号 如图：表1.8 绘图所用的比例 常用比例 1 1、1 2、1 5、1 10、1 20、1 50、1 100、1 150、1 200、1 500、1 1000、1 2000、1 5000、1 10000、1 20000、1 50000、1 100000、1 200000可用比例 1 3、1 4、1 6、1 15、1 25、1 30、1 40、1 60、1 80、1 250、1 300、1 400、1 600 绘图所用的比例应根据图样的用途与被绘对象的复杂程度，从表1.8中选用，并优先选用常用比例。总平面的比例一般为总平面的比例一般为1：500、1：1000、1：2000 等。等。“中华人民共和国大地原点”所在地，坐落在陕西省泾阳县永乐镇石际寺村，距离西安市北约40公里。 4、总平面图常用图例上图为实体性质的围墙下图为通透性质的围墙如仅表示围墙时不画大门1. 在设计图中拟利用者，均应编号说明2. 用细实线表示1.用粗实线表示，可用 表示入口2.需要时，可在右上角以点数或数字（高层宜用数字）表示层数 边坡较长时，可在一端或两端局部表示上图表示测量坐标下图表示建筑坐标用细实线表示用中粗虚线表示 “R9”表示道路转弯半径为9m, ，“47.50”为路面中心标高，“6”表示6 %，为纵向坡度，“72.00”表示变坡点间距离被挡的土在“突出”的一侧1. 上图表示公路桥 下图表示铁路桥2. 用于旱桥时应注明左图为常绿针叶乔木右图为常绿阔叶乔木5、总平面图的识读（结合教材p29及附图) （1）看图名、比例、图例及有关的文字说明 。（2）了解拟建建筑、原有建筑物位置、形状。在总平面图上将建筑物分成五种情况，即新建建筑物、原有建筑物、计划扩建的预留地或建在总平面图上将建筑物分成五种情况，即新建建筑物、原有建筑物、计划扩建的预留地或建筑物、拆除的建筑物和新建的地下建筑物或构筑物，当我们阅读总平面图时，要区分哪些是筑物、拆除的建筑物和新建的地下建筑物或构筑物，当我们阅读总平面图时，要区分哪些是新建建筑物、哪些是原有建筑物。在设计中，为了清楚表示建筑物的总体情况，一般还在总新建建筑物、哪些是原有建筑物。在设计中，为了清楚表示建筑物的总体情况，一般还在总平面图中建筑物的右上角以点数或数字表示楼房层数。平面图中建筑物的右上角以点数或数字表示楼房层数。（3）了解地形情况和地势高低。一般用等高线表示，由等高线可以分析出一般用等高线表示，由等高线可以分析出 地形的高低起伏情况。地形的高低起伏情况。（4）了解拟建房屋的平面位置和定位依据 。 拟建建筑的定位有三种方式：一种是利用新建筑与原有建筑或道路中心线的距离拟建建筑的定位有三种方式：一种是利用新建筑与原有建筑或道路中心线的距离 确定新建筑的位置；第二种是利用施工坐标确定新建建筑的确定新建筑的位置；第二种是利用施工坐标确定新建建筑的 位置；第三种是利用位置；第三种是利用 大地测量坐标确定新建建筑的位置。大地测量坐标确定新建建筑的位置。（5）了解拟建房屋的朝向和主要风向 。指北针和风向频率玫瑰图。风向频率玫瑰图。 风玫瑰用于反映建筑场地范围内常年主导风向和六、七、八三个月的主导风向（虚线表示），风玫瑰用于反映建筑场地范围内常年主导风向和六、七、八三个月的主导风向（虚线表示），共有共有16个方向，图中实线表示全年的风向频率，虚线表示夏季（六、七、八三个月）的风向个方向，图中实线表示全年的风向频率，虚线表示夏季（六、七、八三个月）的风向频率。风由外面吹过建设区域中心的方向称为风向。风向频率是在一定的时间内某一方向出频率。风由外面吹过建设区域中心的方向称为风向。风向频率是在一定的时间内某一方向出现风向的次数占总观察次数的百分比。现风向的次数占总观察次数的百分比。（6）看新建房屋的标高。（7）了解道路交通及管线布置情况 。主要表示道路位置、走向以及与新建建筑的联系等。主要表示道路位置、走向以及与新建建筑的联系等。（8）了解绿化、美化的要求和布置情况 。建筑总平面图实例新建房屋的底层平面轮廓 应拆除的建筑物 计划建造的房屋 室外整平地坪的绝对标高 室内地坪的绝对标高 房屋的层数 花坛 草坪 阔叶乔木已有建筑 6、首页图 首页图是建筑施工图的第一页，它的内容一般包括：图纸目录、设计总说明、建筑装修及工程做法、门窗表等6、首页图
