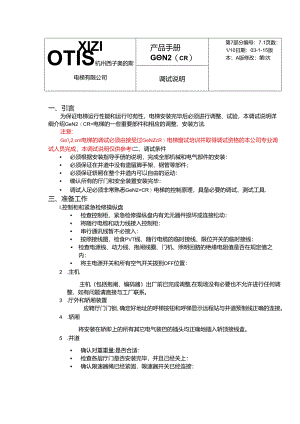

XIZIOTIS杭州西子奥的斯电梯有限公司产品手册GN2（cr）第7部分编号：7.1页数：1/10日期：03-1-15版本：A版修改：第I次调试说明一、引言为保证电梯运行性能和运行可苑性，电梯安装完毕后必须进行调整、试验，本调试说明详细介绍GeN2（CR>电梯的一些重要部件和相应的调整、安装方法.注意：Ge2,cm电梯的调试必须由接受过GeNZcR）电梯窗试培训并取得调试资格的本公司专业调试人员完成，本调试说明仅供参考I二、调试条件 必须根据安装指导手册的说明，完成全部机械和电气部件的安装： 必须保证在井道中没有遗留脚手架、钢管等部件； 必须保证轿厢在整个井道内可以自由的运动： 确认所有的厅门和安全装置安装完毕： 调试人足必须非常熟悉GeN2<CR）电梯的控制原理，具备必要的调试、测试工具.三、准备工作I.控制柜和紧急检修操纵盘 检查控制柜、紧急检修操纵盘内有无元器件损坏或连接松动： 将随行电缆和动力线接入控制柜： 串行通讯线暂不必接入： 按照接线图，检食PVT线、随行电缆的临时接线、限位开关的临时接线： 检查电源线、动力线、抱闸线圈、门机、照明回路的绝缘电阻值是否在规定值之内： 将主电源开关和所有空气开关拨到OFF位置：2 .主机主机（包括抱闸、编码器）出厂前已完成调整,在现场没有必要也不允许进行任何调整，如有问题请直接与工厂联系。3 .厅外和轿厢装置应聘厅门门锁、确定好地址的呼梯按钮和呼梯显示远程站与井道预制线正确的连接。4 .轿厢将安装在轿即上的所有其它电气装巴的插头均正确地插入轿顶接线盒。5 .井道 确认对重重量:是否合适： 检查各层厅门是否安装完毕，并且己经关上： 确认限速器绳已经紧固，限速器开关已经连接：XIZIOTIS杭州西子奥的斯电梯有限公司产品手册GN2(cr)第7部分编号：7.3页数：2/10日期：03-1-15版本：A版修改：第I次调试说明三、调试操作1总览GeNzCK1.电梯是种无机房电梯，其控制系统由控制柜和紧急检修操纵盘二部分组成：安装在井道顶部的控制柜包括操作控制和驱动控制单元，TCBC板实现电梯操作控制，而驱动控制由MCB川板实现：安装在顶层厅门外侧的紧急检修操纵楸包括服务面板(SPBC),紧急检修操作按扭和应急抱仲I糅放电源。另外，模拟量电子称重板(1.WB)位于轿顶接线盒内,DCSS5门控制系统用捽制D02(XX)门机“GeN(CR,系统框图卜表描述了推个GcN2(CR)电梯控制系统的构成：缩写：SPBC:服务面板1.WB:称全感应板SVTOO1:服务器TCBC:操作控制板MCBIII:运行控制板REM-X:远程监控XIZIOTIS杭州西子奥的斯电梯有限公司产品手册GN2(cr)第7部分编号：7.3页数:3/10日期：03-1-15版本：A版修改：第I次调试说明2检修运行2.1 检修运行条件在检修运行之前，应保证井道、控制柜、主机等机械安装工作已全部完成，控制柜与紧急检修操纵盘、主机、井道部件的电气安装已完成(安全回路：TES、OS、GTC、PES),随行电缆及轿顶检修盒安装完成.确定所有开关已断开：将检修开关置于ERO位置：断开H1.1.到PE和H1.2到PE的连尚检查电阻值(用万用表) 从PE到H1.I(>0.5Ma) 从PE到H1.2(>0.5MQ) 从PE到三相主电源线1.1.-1.3(>0.5M)从PE到主机电源线UITN>05MQ)重新连接这些线：打开主电源开关(OCB)：检查主线电压<4<X)VC±10%-1.3)：接通控制柜保险丝F4C；检杳安全回路电压；2. 3启动服务面板(SPBC)和獴作控嗣板(TCBC)确定TCBC板的插头P3和SPBC板插头PI4的连接正常，确定MCB1.1.1.板的插头P6和SPBC板的插头(P17)连接正常。检直SPBC板上的RS1.地址拨码开关如图：SW1.OnSetRS1.addressofteSPBIotestandardaddress62(SW1.t5SWI)检杳SPBC板上的P2:4和P2:3的RS1.电源供给(27-36VDC)；注意： 必须重视所有的RS14遥控站，终端线和出行通讯中能导致TCBC板损坏的错误； 控制相.、接线盒接线时应注意插件位置与标号，避免插错； 上电前应对裸露的线端应妥善处理，以免引起电路板烧损：XIZIOTIS杭州西子奥的斯电梯有限公司产品手册GN2(cr)第7部分编号：7.3页数：4/I0日期：03-1-15版本：A版修改：第I次调试说明连接P2和PI4到SPBC板,何时按板上的REB和CCT1.按钮,如果7段码DIS1.和DIS2显示，Sr',则可以确认RS1.和SVT的通讯成功；将SVT连接到SPBC板上的P5插件，按(M-I-I-2GooN),依杳SE./1T1I.12TH.INSJES.DW.DFC信号是否被激活(大写有效):4SVT连接到SPBC板上的P6插件，按(M-I-I-2GOON),检查BY.DBD.BSW的钻入状态：检修运行前，DR(驱动器侍机状态)信号必须有效：如果主电源合上后，SPBC板或TCBC板的1.ED灯状态与下表不符请检查与其相时应的回路1.EDDescriptionStateV1.C1.ogicvo1.tage5VDCOnGRP/JErrorinthe1.inevo1.tagesupp1.yOffNOR/DIAGNorma1.modeOffINSInspectionmodeOnESEmergencyStopoperatedOffDWHois1.waydoorsc1.osedOnDFCDoorsfu1.1.yc1.osedOn/Off(statusisunimportantforINS)DO1.DoorOpen1.imit0n0ff(statusisunimportantforINS)DOBDoorOpenButtonOn/Off(statusisunimportantforINS)DZDoorZoneOff(Onon1.yindoorzone)RS1.RemOteSeria1.1.inkF1.ashing2.3检修叁敷设Jt2.3.1TCB参数设JtServiceParameter(M-1-3-1-7-GOON)Encoder=13SDI-Dir=OSDI-Max=30Spe-Rng=20SPB-Temp=60BRE-MaX=10注意：该参数仅在救援操作时抱闸不能打开时方可改动!BRE-Tout=5SYSTEMParameter(M-1TOP=按实际层楼数写入DoorParameter(M-1-3-1-5-GOON)Door=12CM-Typ=OTRO-Typ=OXIZI产品手册OTISg-2cr)_调试说明杭州西子奥的斯电梯有限公司第7部分编号：7.3页数:5/10日期：03-1-15版本：A版修改：第I次2.3.2MCB11I>ftttiStart/StopParameter(M-3-4-GOON)ProfDe1.ay4三10VCBCt1.Parameter(M-3-5-2-GOON)SpCFNr,=100SpCFNO*=100*)是避免在无负载时溜车XIZIOTIS杭州西子奥的斯电梯有限公司产品手册GN2(cr)第7部分编号：7.3页数：6/10日期：03-1-15版本：A版修改：第I次调试说明2.5结码器自学习为了使编码器轴与同步电机的减铁轴对齐，编码器必须在第次检修运行前进行自学习，在编码器自学习前检修运行是不允许的.编码器自学习应在钢带、轿厢、对全均已安装完成，轿厢空我的条件下进行：编码潺在按(MCBI11W1.42-GOON)进入相应的菜单后自动进行自学习，操作者根据服务器提示进行相应操作：若自学习出错，请检查相关记录(M-2-I-G(X)N)：注意:自学习前请确认已在(M-3-1.-G00N)中选择准确的电机型号;Motortype500for1.-6ms630kg501or1.-6ms100Okg502for1.-011s630kg503for1.0ns100Okg若显示错误信息'EncoderDi/,则参数EnCOderDir(M-3-I-GOON)必须更改(0/1)；2 .6检修运行和编码器方向检查 利用紧急检修掾纵盘内的ERo开关检查运行方向，对于轿顶检修(INS)或紧急检修(ERo)操作.MCB播耍对应信号UIB或D1.B输入(MCB：M-12GOON 可以利用服务器查看驱动器状态(MCB：M-I-D； 按UP或DoWN按钮，电机将会开始运行，若显示错误信息'EncoderDir',则后显示错误信息'EncoderDir',则须更改参数EnCoderDir(M-3-I-GOON): 检查轿顶检修是否正常。3 .快车运行准各3.1安装远程通讯站由于有可能引起TCBC的烧损，在安装RS1.时应注意接线顺序及其供电电压，检查各RS14板地址：把ERO开关拨到检修位置,，利用服务器3E1.FTEST'功能(M-125)检杳所有远控站的设置与功能是否正确，如果自测结果显示表明RS1.没有问题：3.2井道信号检查井道位置传感系统采用PRS2系统，轿顶共有磁感应器9只，其中I1.S、21.S位于同一垂直位置，UIS,DZkI1.Vs21.V、DIS位于同一垂直位置，ISAC、2SAC不用。XIZIOTIS杭州西子奥的斯电梯有限公司产品手册GN2(cr)第7部分编号：7.3页数:7/10日期：03-1-15版本：A版修改：第I次调试说明平层磁条长度为250mm：I1.S与21.S毡条极性相反，颜色如下图所示：I1.S与21.S慰条长度见卜衣，注意磁条拼接处不得刷有间隙：住ERO状态下使用服务器(MCB1.IkM-I-D检查I1.V、21.I1.S.21.S、UIS、D1.S等井道值号.Contractspeed1.0ms1.611vsTo1.erance11.SDistance1,2m2.1m/-0,1m21.SDistance1.2m2.1m*-OJmXIZIOTIS杭州西子奥的斯电梯有限公司产品手册GN2(cr)第7部分编号：7.3页数：8/10日期：03-1-15版本：A版修改：第I次调试说明1 1Drw1Stti厅、轿门的机械部件应已进行预调整：根据接线图和原理图，检查DCSS5的信号线连接以及电源供应，正常操作前应把紧急检修操纵盘的P4T插到P5T的位置；进入轿顶并把电梯开到门区内，调整DCSS5时必须保证使厅、轿门一起工作；把服务器连到DCSS5的P6插口：检查对应于斩顶接线盒内RSI4板的以下I/O地址(TCB:M-I-
