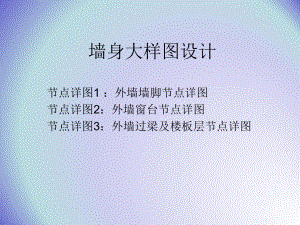

墙身大样图设计节点详图1 ：外墙墙脚节点详图节点详图2：外墙窗台节点详图节点详图3：外墙过梁及楼板层节点详图节点详图1 ：外墙墙脚节点详图1.比例为1：102.详图范围：下部画到基础顶面以上，上部画到底层的踢脚板以上，左边画出散水和一部分室外地坪；右边画出一部分底层室内地层。上、下、右三方要用折断线折断。3.首先画出定位轴线及编号圆，并注写相应的编号4.墙面抹灰部分：画出墙身、勒脚墙、内外抹灰厚度，并用材料符号表示出来。在定位轴线两边分别标注砖墙厚度。5.水平防潮层部分：画水平防潮层，注明其材料和做法，标注水平防潮层与底层室内地面间的距离，以及水平防潮层标高。6.散水和室外地面部分：画出室外地面，标注室外地面标高。按照构造层次画出散水构造，根据制图规范用层次构造引出线标注散水材料、做法以及各层次的厚度尺寸；标注散水的宽度、流水方向和坡度大小，散水与勒脚墙之间的变形缝构造处理要交待清楚。7.室内地层以及踢脚板部分：按照构造层次画出室内地面构造，用层次构造引出线标注室内地层材料、做法以及各层次的厚度尺寸；标注室内地面标高。画出踢脚板，标注踢脚板的高度尺寸。8.详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈 ，编号圆圈用粗线条绘制，直径14mm，因为是第一个节点详图，所以在编号圆圈内注写“1”数字。然后在编号圆圈的右侧注写详图比例“1：10”。节点详图2：外墙窗台节点详图1.比例为1：102.详图范围：下部画到窗台以下，上部画到窗下框以上。上、下要用折断线折断。3.首先画出定位轴线与节点详图1的定位轴线在同一条垂直线上，与节点详图1共用一个编号圆，不需要画出。4.墙面抹灰部分：画出墙身、内外抹灰厚度。5.窗台和窗台板部分：画窗台的细部构造，表示出窗台的材料和做法；标注窗台的厚度、宽度、坡向以及坡度大小；标注窗台的标高。一般情况下，窗户都设有窗台板，应该将其画出，要求表明其与窗台和窗框的连接构造关系，标注出窗台板的材料、做法及尺寸。6.窗框部分：画出窗框截面，与窗台和窗台板的连接构造应表示清楚。7.详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，编号圆圈画法与第一个节点详图相同，在编号圆圈内注写“2”数字。然后在编号圆圈的右侧注写详图比例“1：10”。节点详图3：外墙窗台节点详图1.比例为1：102.详图范围：下部画到下层窗上框以下；上部画到上层的踢脚板以上。上、下要用折断线折断。3.首先画出定位轴线与节点详图1、节点详图2的定位轴线在同一条垂直线上，与节点详图1、2共用一个编号圆，不需要画出。4.墙面抹灰部分：画出墙身、内外抹灰厚度。5.窗上框部分：画出窗上框截面，与窗台和窗台板的连接构造应表示清楚。6.窗过梁部分：画出钢筋混凝土过梁的细部构造，标注过梁的材料符号以及相关尺寸；标注过梁下表面标高。7.圈梁以及楼板层部分：8.楼面踢脚板部分：画出踢脚板的材料符号，并标注其高度尺寸。9.详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，编号圆圈画法与第一个节点详图相同，在编号圆圈内注写“3”数字。然后在编号圆圈的右侧注写详图比例“1：10”。设计步骤1.先画轴线。2.沿轴线画出墙线，画出窗框及其轮廓线，再在墙内外画抹灰层次。3.按标高画墙体室内外地面、水平防潮层以及窗台顶面水平线。4.在此基础上画出室外地坪、散水与室内地层以及水平防潮层的具体构造层次。5.进行有关的尺寸或文字标注。6.标注图名、比例。四、施工图中常用的符号1. 定位轴线2. 标高3. 索引符号与详图符号4. 指北针5. 常用建筑材料图例6. 其他符号1. 定位轴线(1) 附加定位轴线的编号(2) 详图的轴线编号(1) 附加定位轴线的编号表示2号轴线以后附加的第一根轴线(a)表示C号轴线以后附加的第三根轴线(c)表示A号轴线以前附加的第二根轴线(d)表示1号轴线以前附加的第一根轴线(b)(2) 详图的轴线编号用于两根轴线时用于三根或三根以上轴线时用于三根以上连续编号的轴线时2. 标高约3mm约3mm所注部位的引出线a)总平面图上的室 外标高符号b)平面图上的楼地 面标高符号c)立面图、剖面图各 部位的标高符号a)左边标注时b)右边标注时c)右边标注特殊情况时d)多层标高时3. 索引符号与详图符号(1) 索引符号(2) 索引剖面详图的索引符号(3) 详图符号(1) 索引符号详图的编号详图绘制在本张图纸内详图所在图纸的编号详图的编号标准详图编号详图所在图纸编号或页数标准图册编号(2) 索引剖面详图的索引符号剖切位置线表示从上向下投射表示从下向上投射剖切位置线表示从左向右投射线剖切位置J103(3) 详图符号详图编号被索引的图样所在的图纸编号详图编号4. 指北针2435.常用建筑材料图例（摘自GB/T 50001-2001）5.常用建筑材料图例（摘自GB/T 50001-2001 ）5.常用建筑材料图例（摘自GB/T 50001-2001 ）
