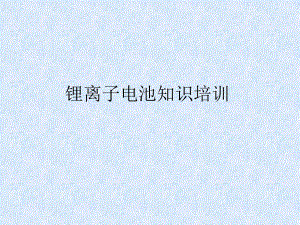

培训资料锂离子电池知识培训.ppt

锂离子电池知识培训内容提要内容提要电池的分类电池的分类电池基本原理电池基本原理锂离子电池的优缺点锂离子电池的优缺点软包装锂离子电池的组成软包装锂离子电池的组成软包装锂离子电池的工艺流程软包装锂离子电池的工艺流程电池的分类一次电池 锌锰:(-)Zn|KOH|MnO2(+) 锌银:(-)Zn|KOH|Ag2O (+) 锂电:(-)Li|LiClO4-PC+DME|MnO2 (+)二次电池l铅酸:(-)Pb|H2SO4|PbO2 (+)l金属氢化物-镍:(-)MH|KOH|NiOOH (+)l镍镉:(-)Cd|KOH|NiOOH (+)l锂离子:(-)Cn|LiPF6-EC+DME|LiMO2 (+)燃料电池太阳能电池锂离子电池工艺原理 锂离子电池是指以Li+嵌入化合物为正负极的二次电池。 电池反应： :(-)Cn|LiPF6-EC+DME|LiMO2 (+) 在充放电过程中， Li+在两个电极间往返脱嵌、嵌入，被形象的称为“摇椅电池”（Rocking Chair Batteries，缩写为RCB）。 锂离子电池工艺原理锂离子电池工艺原理锂离子电池的优点工作电压高比能量大循环寿命长安全性能好无污染无记忆效应自放电小是21世纪的理想能源。锂离子电池缺点电池成本较高不能大电流放电需要保护线路控制聚合物锂离子电池的优点可做成任意形状无电解液泄露问题可做超薄电池大容量安全软包锂离子电池的优缺点优点l质量比容量大l安全缺点l电池厚度有限制锂离子电池分类 外包装方式l 钢壳l 铝壳l 软包 电解液l 液态-常规l 固态-聚合物 外形l 方形l 圆柱 电池特性/使用领域l 常规-手机、蓝牙l 高倍率-航模l 动力-电动车软包锂离子电池的组成 极片 极耳 隔膜 电解液 铝塑膜 PCB保护板软包锂离子电池的组成正极片主剂+导电剂+粘合剂+溶剂+集流体主剂：锂的金属氧化物，如LiCoO2等导电剂：SP粘接剂：PVDF溶剂：NMP集流体：铝箔软包锂离子电池的组成负极片主剂+导电剂+粘合剂+曾稠剂+溶剂+集流体主剂：石墨，C导电剂：SP粘接剂：SBR 曾稠剂：CMC溶剂：H2O集流体：铜箔软包锂离子电池的组成 正极耳 铝带 负极耳 镍带 隔膜 PE-PP-PE 电解液 LiPF6-EC+DME 铝塑膜 PE-Al-PP软包锂离子电池的组成PCB保护板 IC+MOS FET+电阻+电容l IC 在锂离子电池使用过程中，过充电、过放电对锂电池的电性能都会造成一定的影响，为避免使用中出现这种现象，专门设计了一套电路，并用微电子技术把它小型化，成为一个芯片，该芯片俗称锂电池保护IC。 软包锂离子电池的组成MOS FET（场效应管 ） MOS FET 在电子电路中可把它看作是一只特殊的开关。当栅极G得到了一个高电平，上图的开关就闭合；电流在D.S之间通过。当栅极G得到的不是高电平，而是低电平，则D.S 之间开关看作开路，电流不能通过。 D软包锂离子电池的组成PCB线路图ICDOCO软包锂离子电池的组成IC工作时序图锂离子电池的工艺流程谢谢
