角钢格构截面验算（4∠75-8）.docx

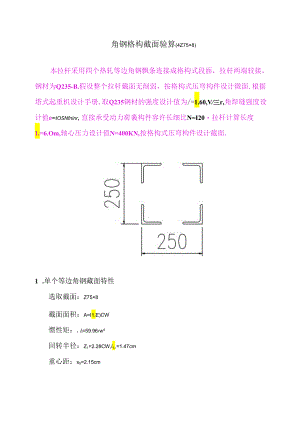

角钢格构截面验算(4Z75×8)本拉杆采用四个热轧等边角钢飘条连接成格构式段面，拉杆两端较接，钢材为Q235-B.假设整个拉杆戴面无削弱，按格构式压弯构件设计微面.根据塔式起重机设计手册,取Q235钢材的强度设计值为/=1.60,V三r,角焊缝强度设计值e=IOSNfninr,直接承受动力荷羲构件容许长细比N=I20拉杆计算长度1.=6.Om,轴心压力设计值N=400KN,按格构式压弯构件设计截面.1 .单个等边角钢藏面特性选取截面：Z75×8截面面积：A=I1.E)CW惯性矩：.Ii=59.96w4回转半径：Z1=2.28CW,i1.,=1.47cm重心距：x0=2.15cm2 .整个拉杆截面几何特性截而尺寸：b×h=25(1111×25(»M1.截面积：=41.=46.0cvr惯性矩：/,=4K%+AX4-x1)2=5168(面.=4×(1.+1×(-yn)2=5168em4回转半径：i,=10.60cmiy=10.6(kvn弹性截面模量：Wtt=Wu,=-=414cm'自重弯矩：f=4×-(z2=4×1.0.0962=1.6Af,*w883 .缴条设计缀条所受的最大剪力：VUAX*=027KNV=普底=116KN,取=11.6KN拉杆两分肢轴线净间距：A=b-x1.>=25()-2×21.5=207a”设斜缀条与分肢轴线夹角为45度，分肢对1-1轴线计算长度M=%=2O7cm根缀条中的内力：Nd=8.2KN2sn45斜缀条长度：(=293m，”cos45选用斜缀条截面：/45X5,Aj=4.29<,/,mn=0.88cw缀条长细比：=-=23.5<=I2()b类截面，稳定系数伊=0.958单边连接等边角钢按轴心受压构件验算稳定性时强度设计值折减系数为:,=0.6+0.0015=0.635斜缀条的稳定性：V1.=19.95Ni11ttit2<ff=.1()1.bNitvt缀条与分肢之间焊接，焊脚尺寸力,=4m4 .格构式拉杆的整体验算400x10'1.6x10"4600+1.0×414×I0'4.1 全裁面强度验算=86.96+3.87=9O.83Nhnnrf=60N/mm',可4.2 弯矩作用平面内的稳定长细比：4=幺=%5=56.6i*10.6斜缀条面积：A1.v=AY=2A.=8.58cm:取等效弯矩系数年,=1.0。换算长细比：4“=J£+4()：-=58.5<力=120,b类截面,稳定系数e=0.815uht½m4,、r'MEA3.142×206×10,x4600以拉摘界力：Nh=；=2456KN1.1.Xf1.r1.1X58.5NBfjA400x1031.Ox1.6x10°A+%q/N/N)=0815x4600+414×10,(1.-0.815×400/2456)=1()6.70+4.46=110.16,/nun2<f=«)N/nvn1满足要求。4. 3弯矩作用平面外的稳定长细比：4=2=竺9=56.6<口=120,1.10.6换算长细比：,1=1.;+40y-=58.5<三120b类截面,稳定系数0=0.815格构式压弯构件的整体稳定系数：%=1.O取等效弯矩系数"=1.O,截面影响系数=1.0,则NBtIM400x1(/,1.0×1.6×1.O6+nz-=-+1.0×J-,AG0.815x46()0414×1.'×1.0=106.70+3.87=11O.57zmw2<f=1607w4.4分肢稳定性验算分肢内力：V1=-+-XKM,V42%分肢对IT轴线的长细比：4=%=驾=9.1f2.28分肢对y轴的长细比：4y=58.5>4=9.1.,且44=58.5<2=120,满足要求。b类截面，稳定系数夕1.O815,JY1.=-11x1_-=110.96Nm>n2</=160fw，可以,AtO.8I5×11.5x10-经验算，本拉杆适用于以下情况；拉杆长度1.=56m,承受轴力=0400KN.
