【《陶粒板裂缝控制研讨及措施》1200字】.docx

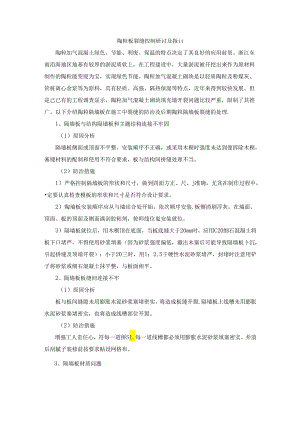

陶粒板裂缝控制研讨及指it陶粒加气混凝土绿色、节能、利废、保温的特点决定了其良好的应用前景。浙江东南沿海地区地基有较厚的淤泥质软上，在工程建设中，大量淤泥被开挖出来作为原材料制作的陶粒能变废为宝，实现绿色节能。陶粒加气混凝土砌块是以轻质陶粒及粉煤灰、管桩离心余浆等为原料，具有轻质、高强、隔热保湿等特点，近年来得到较快发展。但是己已有的工程调查显示，陶粒加气混凝土砌块填充墙开裂问题比较严重，限制了其推广。以下介绍陶粒隔墙板在施工中裂缝的防治及后期陶粒隔墙板裂缝的处理.1、隔墙板与结构隔墙板和主题结构连接不牢固（1）原因分析隔墙板侧面或顶面不平整，安装顺序不正确，或采用木楔时强度未达到便拆除木楔，塞缝材料的配制和使用不符合要求，板与结构间拼缝处理不当。（2）防治措施1）严格控制隔墙板的形状和尺寸，做到四面方正、尺、j准确，尤其在制作过程中，定要认真检查模板的形状和尺寸是否符合设计要求。2）陶墙板安装顺序应从与墙结合处开始，依次顺序安装.板侧清刷浮灰，在墙面、顶面、板的顶面及侧面满刮胶粘剂，按师线位嵬安装就位。3）隔墙板就位后，用木楔顶在底面，当板底缝大于20mm时，应用C20细石混凝土将板下口堵严，不得使用砂浆填塞（因为砂浆强度偏低，撤出木塞后可能导致隔墙板卜沉，引起拼缝及顶端开裂）：小于20三时，用1：2.5干硬性水泥砂浆堵严，封堵时注意用铲子将砂浆或细石混凝土抹平整，与板面相平。2、隔墙板板缝间连接不牢（1）原因分析板与板间缝隙未用膨胀水泥砂浆塞堵密实，将造成板缝开裂.隔墙板上线槽未用膨胀水泥砂浆塞堵密实，也将造成线槽部位开裂。（2）防治措施增强工人责任心，符每一道拼S1.每一道线槽都必须用膨胀水泥砂浆填塞密实。井浪后刮腻子装修前按要求贴设网格布。3、隔墙板材质问题（1）原因分析由于隔墙板板材本身材质疏松、存在裂缝等情况，聘造成隔墙板装修后板面出现细小裂缝。（2）防治措施加强材料进场检验，对于安装完毕检杳发现此类板材使用，应满贴网格布避免板面腻，出现裂缝。4、水电专业配合产生的板面裂纹（D原因分析陶粒隔墙板上预埋水电管线产生的裂缝主要体现在线盒开设时未使用切割机或其他专用工具，而是采用锤子加凿子的野蛮方式,不但对于开槽板造成破坏，而且与木板相邻已牢固的板也造成不利影晌。再有，线槽、箱盒预埋完毕后，未使川微膨胀细石混凝土封堵，封堵完毕后装饰U施工前未按要求使用加强网格布,致使两种材料收缩产生裂纹。（2）防治措施铺设电线管、稔接线盒，安装管卡、埋件：水电专业施工人力按电气安装图找准位置划出定位线，用云石机进行切割开槽。所有电线管必须顺陶粒空心条板的孔铺设，严禁横铺和斜铺。开槽时开单面孔不得开对穿孔,若单板双面同部位水平管线应上下钳开。开槽大小适度、方正，槽内清理干净，埋入管线和线盒后用胶粘剂稳接线盒。对于隔墙板上的专业线槽,封堵时一律采用细石混凝土（内掺膨胀剂）支模填实，不得用水泥砂浆随意涂抹，待混凝十.达到强度后，两侧抹抗裂砂浆内压入一层玻纤网格布。
